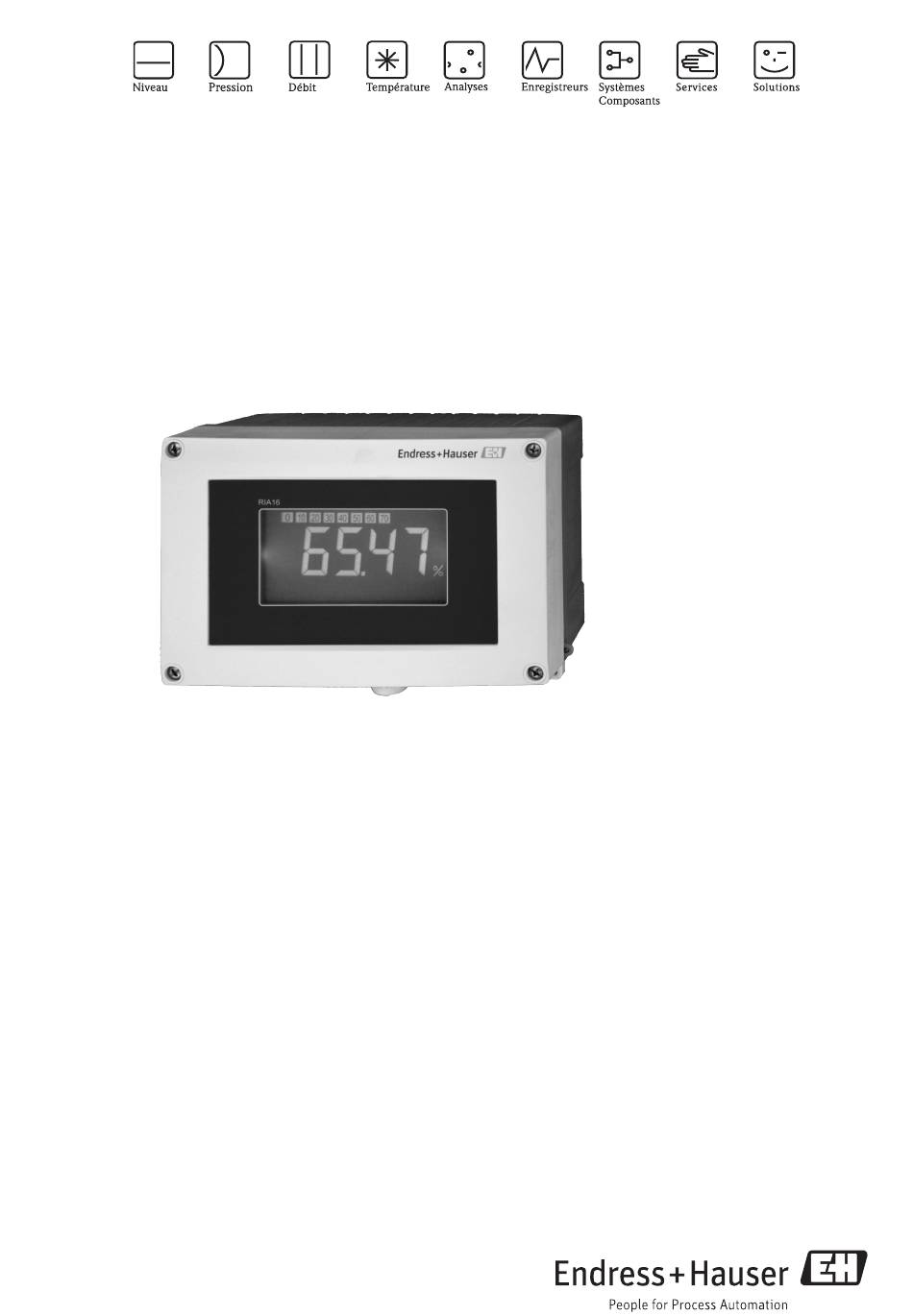

Information technique
RIA16
Indicateur de terrain
Auto-alimenté par boucle 4 à 20 mA
Domaines d'application
• Pétrole et gaz
• Pétrochimie
• Construction d'installations automatisées
• Applications à l'extérieur
• Equipements de laboratoire
• Enregistrement et surveillance de process
• Option : boîtier aluminium pour applications Ex
4 â 0 2 1
TI00144R/14/FR/01.11
Principaux avantages
• Indicateur alimenté par boucle
• Affichage LCD 5 digits, hauteur des caractères 26 mm
(1,02")
• Bargraph de tendance en pas de 10%
• Affichage de la gamme de mesure de -19999 à 99999
• Commutateur de seuil numérique
• Unités librement programmables
• Commande par 3 touches
• Agréments : ATEX, FM, CSA
• Paramétrage via interface avec logiciel PC FieldCare
• Paramétrage sans énergie auxiliaire avec Setup-Box

Publicité

Table des Matières
loading

Manuels Connexes pour Endress+Hauser RIA16

Sommaire des Matières pour Endress+Hauser RIA16

  • Page 1 Information technique RIA16 Indicateur de terrain Auto-alimenté par boucle 4 à 20 mA Domaines d'application Principaux avantages • Pétrole et gaz • Indicateur alimenté par boucle • Pétrochimie • Affichage LCD 5 digits, hauteur des caractères 26 mm • Construction d'installations automatisées (1,02")

  • Page 2: Principe De Fonctionnement Et Construction

    RIA16 Principe de fonctionnement et construction Principe de mesure Zone explosible Zone sûre Zone 1, 2 Transmetteur Alimentation 4...20 mA a0011164-de Exemple d'un domaine d'application de l'indicateur de terrain L'indicateur reçoit un signal de mesure analogique et l'affiche. L'afficheur LCD indique la valeur mesurée actuelle sous forme numérique et sous forme de bargraph avec signalisation des dépassements de seuil.

  • Page 3: Alimentation

    RIA16 Alimentation Raccordement électrique actif Borne 2 ou 3 collecteur ouvert + - 1a1b passif 1a 1b 1a 1b Alim. de Alim. de transmetteur transmetteur a0011165-de Occupation des bornes de l'indicateur de terrain Borne Occupation des bornes Entrée et sortie Signal de mesure (+) 4 à...

  • Page 4: Précision De Mesure

    RIA16 Précision de mesure Conditions de référence T= 25 °C (77 °F) Ecart de mesure < 0,1% de la gamme d'affichage mise à l'échelle Influence de la Influence sur la précision en cas de modification de la température ambiante de 1 K (1,8 °F) : 0,01% température ambiante...
  • Page 5 RIA16 Construction Forme, dimensions Boîtier synthétique pour applications générales ou, en option, boîtier aluminium a0011162 Indications en mm (indications en inches entre parenthèses) Perçage pour un montage mural direct ou sur plaque de montage en option avec 4 vis 5 mm (0,2") Poids •...

  • Page 6: Interface Utilisateur

    RIA16 Interface utilisateur Eléments d'affichage a0011163 Affichage LCD de l'indicateur de terrain Pos. 1 : Affichage du bargraph par pas de 10% avec indicateurs de dépassement des seuils inférieur (Pos. 1a) et supérieur (Pos. 1b) de la gamme de mesure Pos.

  • Page 7: Certificats Et Agréments

    RIA16 Certificats et agréments Marque CE L'appareil de mesure satisfait aux exigences légales des directives CE. Endress+Hauser confirme que l'appareil a réussi les tests en y apposant le sigle CE. Agrément Ex Votre agence Endress+Hauser vous renseignera sur les versions Ex actuellement livrables (ATEX, FM, CSA, etc.).

  • Page 8: Informations À La Commande

    RIA16 Informations à la commande Structure de produit RIA16 1 voie, à échelle réglable ; alimenté par boucle de courant. Affichage LCD 5 digits, hauteur des caractères 26 mm (1,02") Résolution bargraph 10%, dépassement de gamme, unité. Commande interne par 3 touches ; collecteur ouvert.

  • Page 9: Documentation Complémentaire

    RIA16 Documentation complémentaire • Programme de vente : Composants système : FA016K • Manuel de mise en service ’Indicateur de process RIA16’ : BA280R • Documentation Ex complémentaire : ATEX II2(1)G EX ib[ia] IIC T6/T5/T4 : XA088R/09/a3 Endress+Hauser...
  • Page 10 Suisse Luxembourg Agence Paris-Nord Agence Export Endress+Hauser SAS Endress+Hauser Endress+Hauser SA Endress+Hauser Metso AG 94472 Boissy St Léger Cedex Endress+Hauser SAS 3 rue du Rhin, BP 150 6800 Côte de Liesse 13 rue Carli Kägenstrasse 2 3 rue du Rhin, BP 150...
