TI00144R/09/FR/05.16
71358548
Products
Information technique

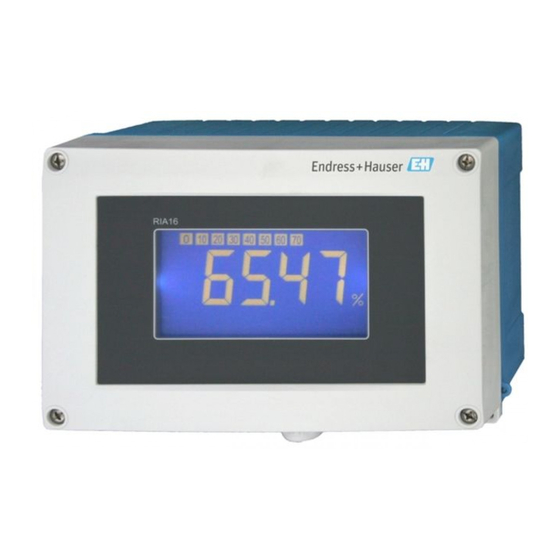

RIA16
Afficheur de terrain
Afficheur de terrain autoalimenté par boucle de
courant 4 à 20 mA
Domaines d'application
• Pétrole & gaz
• Pétrochimie
• Construction d' i nstallations automatisées
• Applications à l' e xtérieur
• Equipements de laboratoire
• Enregistrement et surveillance des données de process
• En option : boîtier aluminium pour application Ex
Principaux avantages
• Afficheur alimenté par boucle
• Affichage LCD 5 digits, hauteur de caractères 26 mm (1,02 in)
• Bargraph de tendance en pas de 10%
• Affichage de la gamme de mesure de -19999 à 99999
• Commutateur de seuil numérique
• Unités librement programmables
• Commande par 3 touches
• Agréments : ATEX, FM, CSA, GL
• Configuration avec logiciel PC FieldCare
• Configuration sans alimentation électrique avec boîtier de configuration
Solutions
Services
Publicité
Table des Matières
Manuels Connexes pour Endress+Hauser RIA16
Sommaire des Matières pour Endress+Hauser RIA16
- Page 1 Products Solutions Services TI00144R/09/FR/05.16 71358548 Information technique RIA16 Afficheur de terrain Afficheur de terrain autoalimenté par boucle de courant 4 à 20 mA Domaines d'application • Pétrole & gaz • Pétrochimie • Construction d' i nstallations automatisées • Applications à l' e xtérieur •...
-
Page 2: Principe De Fonctionnement Et Construction Du Système
RIA16 Principe de fonctionnement et construction du système Principe de mesure Zone explosible Zone sûre Zone 1, 2 Transmetteur Alimentation 4...20 mA A0011164-FR 1 Exemple d' u ne application de l' a fficheur de terrain L' a fficheur reçoit un signal de mesure analogique et l' a ffiche. L' a fficheur LCD indique la valeur mesurée actuelle sous forme numérique et sous forme de bargraph avec signalisation des... -
Page 3: Alimentation
RIA16 Alimentation Tension d'alimentation L' a limentation se fait par boucle de courant 4…20 mA. Raccordement électrique actif Borne 2 ou 3 collecteur ouvert + - 1a1b passif 1a 1b + - 1a 1b Alim. de Alim. de transm. transm. -
Page 4: Montage
RIA16 Performances Conditions de référence T = 25 °C (77 °F) < 0,1% de la gamme d' a ffichage mise à l' é chelle Ecart de mesure maximum Influence sur la précision en cas de modification de la température ambiante de 1 K (1,8 °F) : 0,01% Influence de la température... -
Page 5: Construction Mécanique
RIA16 Construction mécanique Construction, dimensions 96 (3.78) 199 (7.83) 163 (6.42) A0011162 3 Dimensions en mm (in) Perçage pour un montage mural direct ou sur plaque de montage en option avec 4 vis ⌀5 mm (0,2 in) • Boîtier en plastique : environ 500 g (1,1 lb) Poids •... - Page 6 RIA16 • Gamme d' a ffichage -19999 à 99999 • Offset -19999 à 99999 • Signalisation Gamme de mesure dépassée par excès/par défaut • Dépassement de seuil Dépassement par excès/défaut des seuils Configuration à distance Logiciel de configuration PC Kit de...
-
Page 7: Certificats Et Agréments
CE correspondante avec les normes appliquées. Par l' a pposition du marquage CE, Endress+Hauser atteste que l' a ppareil a passé les tests avec succès. Le produit satisfait aux exigences légales des directives EEU. Le fabricant atteste que l' a ppareil a Marquage EAC passé... -
Page 8: Informations À Fournir À La Commande
• Composants système et enregistreurs graphiques - solutions pour compléter votre point de mesure : FA00016K • Manuel de mise en service de l' a fficheur de process RIA16 : BA00280R/09 • Documentation Ex complémentaire : ATEX II2(1)G Ex ib[ia] IIC T6/T5/T4 : XA00088R/09... - Page 12 www.addresses.endress.com...
