Endress+Hauser RIA46 Information Technique

Endress+Hauser RIA46 Information Technique

Indicateur de terrain; indicateur numérique et unité de contrôle en boitier de terrain destinés à la surveillance et à la représentation de valeurs mesurées analogiques
Masquer les pouces Voir aussi pour RIA46:
Télécharger ce manuel
Table des Matières

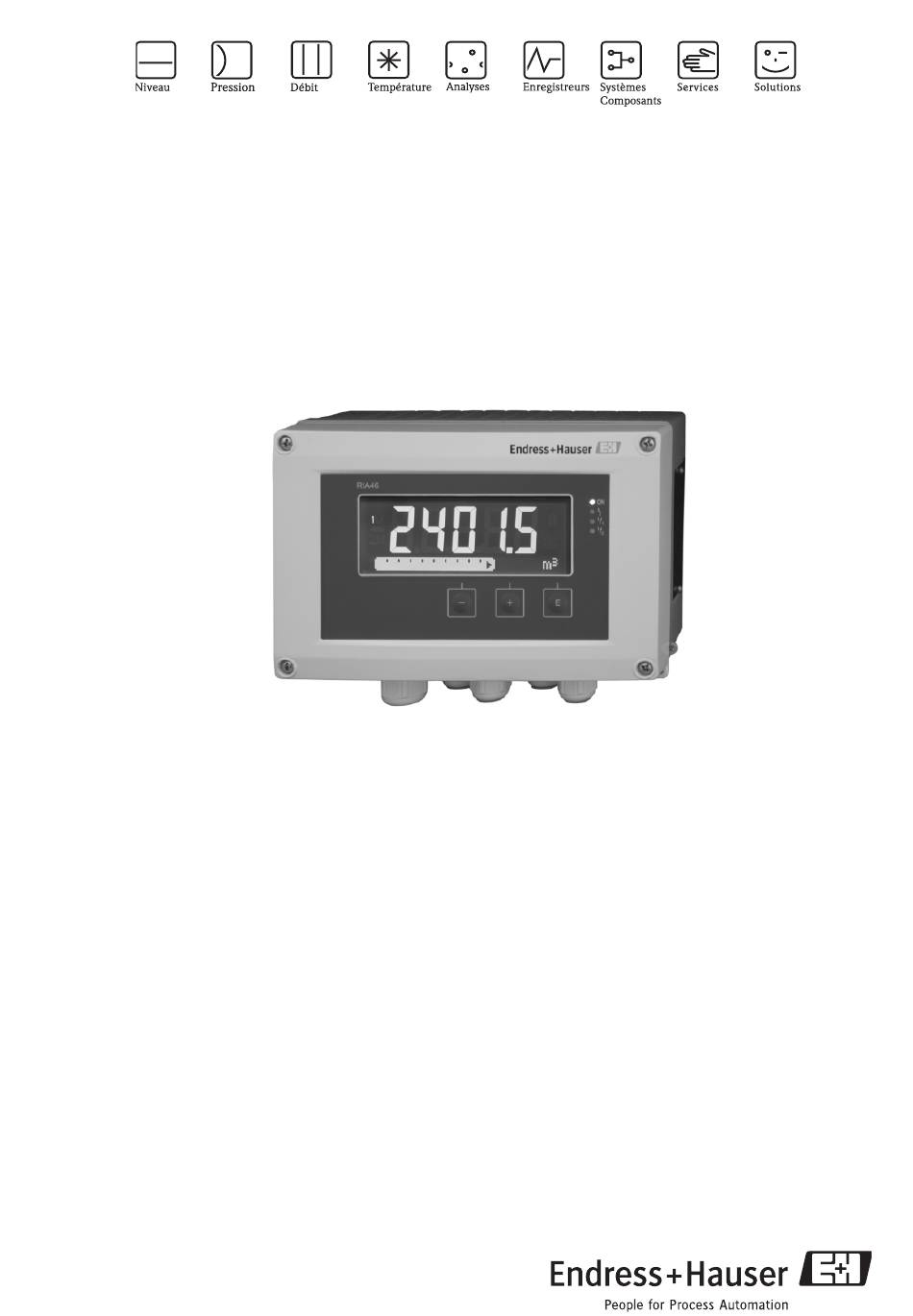

Information technique
RIA46
Indicateur de terrain
Indicateur numérique et unité de contrôle en boitier de terrain
destinés à la surveillance et à la représentation de valeurs
mesurées analogiques
Domaines d'application
• Enregistrement et surveillance de process
• Commande de process
• Adaptation et conversion de signaux
• En option agrément pour Ex Zone 2
4
0
TI142R/14/fr/03.09
Avantages en bref
• Affichage LCD 7 segments 5 digits, rétroéclairé
• Matrice librement programmable pour bargraph,
unités et désignation du point de mesure
• 1 ou 2 entrées universelles
• 2 relais (en option)
• Mémorisation des valeurs min/max
• 1 ou 2 valeurs calculées
• Linéarisation de signaux 32 points
• 1 ou 2 sorties analogiques
• Sortie état numérique (collecteur ouvert)
• Configuration via 3 touches
• Paramétrage via interface et logiciel de configuration
FieldCare
Table des Matières
loading

Manuels Connexes pour Endress+Hauser RIA46

Sommaire des Matières pour Endress+Hauser RIA46

  • Page 1 Information technique RIA46 Indicateur de terrain Indicateur numérique et unité de contrôle en boitier de terrain destinés à la surveillance et à la représentation de valeurs mesurées analogiques Domaines d'application Avantages en bref • Enregistrement et surveillance de process • Affichage LCD 7 segments 5 digits, rétroéclairé...

  • Page 2: Principe De Fonctionnement Et Construction

    Exemple pour l'application "Pression différentielle" L'indicateur de terrain RIA46 alimente le transmetteur et traite les signaux analogiques en provenance de trans- metteurs faisant essentiellement partie d'une instrumentation de process. Ces signaux sont surveillés, évalués, calculés, mémorisés, séparés, reliés, transformés et affichés. La transmission des signaux, valeurs intermédiaires et résultats issus de calculs et évaluations se fait sous forme analogique ou numérique.

  • Page 3: Grandeurs D'entrée

    RIA46 Grandeurs d'entrée Entrées Une ou deux entrées universelles Grandeur de mesure Courant, tension, résistance, thermorésistance, thermocouples Gammes de mesure Courant : • 0/4...20 mA +10% dépassement • Courant de court-circuit : max. 150 mA • Charge : 10 Tension : •...

  • Page 4: Grandeurs De Sortie

    RIA46 Grandeurs de sortie Signal de sortie Une ou deux sorties analogiques, galvaniquement séparées Sortie courant/tension Sortie courant : • 0/4...20 mA • Dépassement jusqu'à 22 mA Tension : • 0…10 V, 2…10 V, 0…5 V • Dépassement : jusqu'à 11 V, résistant aux court-circuit, I <...

  • Page 5: Energie Auxiliaire

    RIA46 Energie auxiliaire Raccordement électrique a0010685 Occupation des bornes de l'indicateur de terrain Prise de raccordement câble d'interface Raccordement tension d'alimentation Raccordement Relais 1 (en option) Raccordement Relais 2 (en option) Raccordement sortie analogique et état Raccordement entrée analogique 1 Raccordement entrée analogique 2 (en option)

  • Page 6: Précision De Mesure

    RIA46 Précision de mesure Conditions de référence Tension d'alimentation : 230 V AC, 50/60 Hz Température ambiante : 25 °C ± 5 °C (77 °F ± 9 °F) Hygrométrie : 20 %...60 % humidité rel. Ecart de mesure Entrée universelle : Précision...

  • Page 7: Conditions D'implantation

    RIA46 Sortie analogique : Courant 0/4...20 mA, dépassement jusqu'à ± 0,05% P.E. 22 mA Charge max. Inductance max. 10 mH 10 µF Capacité max. Ondulation max. 10 mVpp pour 500 , fréquence < 50 kHz Tension 0...10 V, 2...10 V ±...

  • Page 8: Forme, Dimensions

    RIA46 Construction Forme, dimensions a0010574 Dimensions de l'indicateur de process Perçage pour montage mural direct ou sur plaque de montage optionnelle à l'aide de 4 vis 5 mm (0.2") Poids • Boitier synthétique : env. 600 g (1,32 lbs) • Boitier aluminium : env. 1700 g (3,75 lbs) Matériaux...

  • Page 9: Niveau D'affichage Et De Commande

    RIA46 Niveau d'affichage et de commande Eléments d'affichage a0010575 Afficheur de l'indicateur de process 1 : Indication de la voie : 1 : Entrée analogique 1; 2 : Entrée analogique 2; 1M : Valeur calculée 1; 2M : Valeur calculée 2 2 : Affichage matriciel pour TAG, bargraph, unité...

  • Page 10: Certificats Et Agréments

    RIA46 Certificats et agréments Marque CE L'appareil de mesure satisfait les exigences légales des directives CE. Endress+Hauser confirme la réussite des tests par l'appareil en y apposant la marque CE. Agrément Ex Votre agence E+H vous renseignera sur les versions Ex actuellement livrables (ATEX, FM, CSA, etc.). Toutes les données relatives à...

  • Page 11: Informations À La Commande

    RIA46 Informations à la commande Structure de produit RIA46 Transmetteur de process universel. 1/2 voies, entrée universelle pouvant être mise à l'échelle. Affichage LC, 7 segments 5 digits, matrice librement configurable avec bargraph/unité/désignation de voie. Linéarisation, fonction de seuil, mémoire valeurs min/max, mémoire alarmes.

  • Page 12: Accessoires

    • Brochure : Composants système - Indicateurs de terrain et pour armoire électrique, séparateurs, transmetteurs de process et parafoudre : FA016K • Manuel de mise en service ’Indicateur de process RIA46’ : BA274R • Documentations Ex complémentaires : ATEX : XA079R/09/a3 TI142R/14/fr/03.09...
