BA00278R/14/FR/03.13
Version de software :
01.00.xx
Products
Manuel de mise en service
RIA14
Afficheur de terrain
Solutions
Services

Publicité

loading

Sommaire des Matières pour Endress+Hauser RIA14

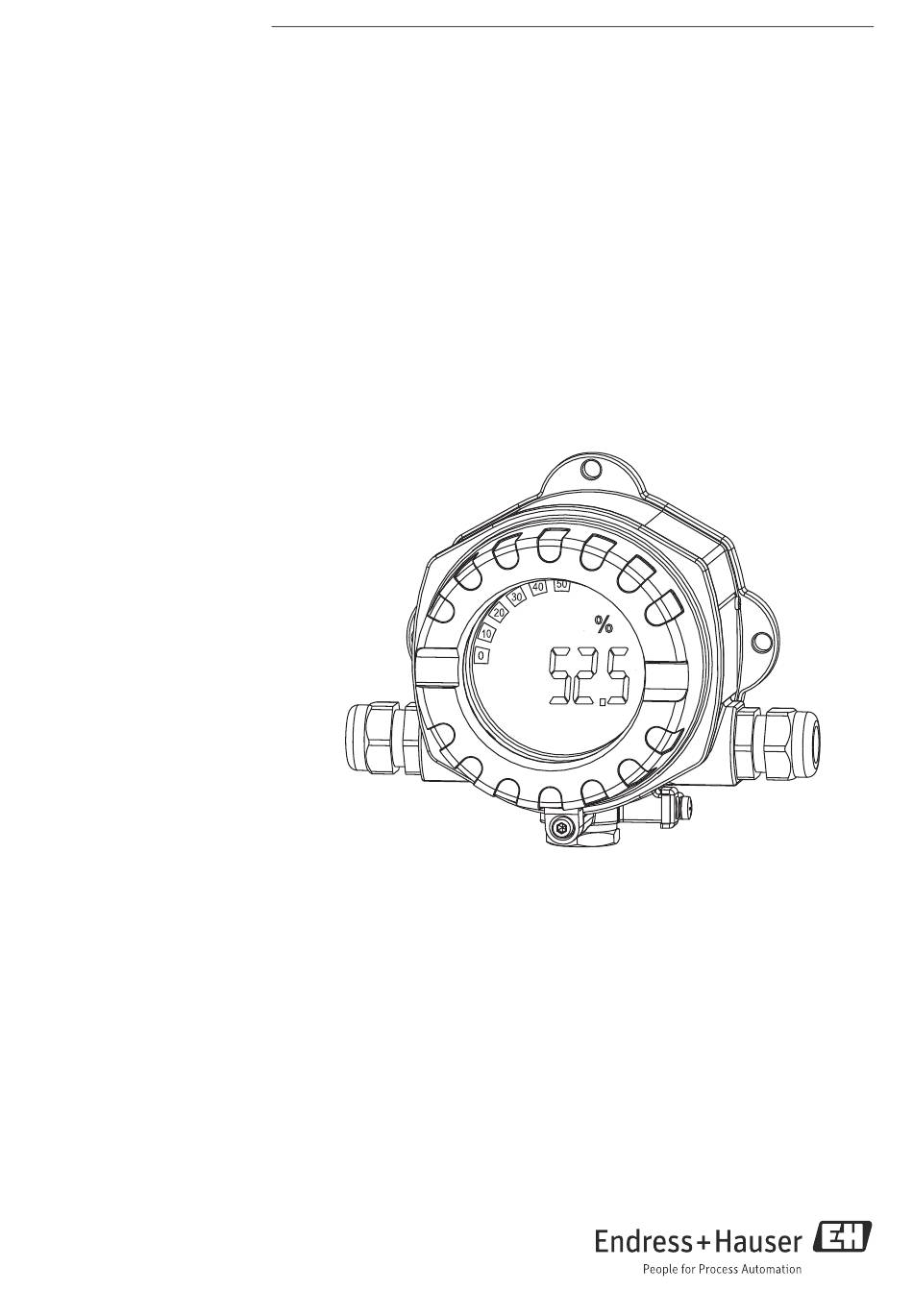

  • Page 1 Products Solutions Services BA00278R/14/FR/03.13 Version de software : 01.00.xx Manuel de mise en service RIA14 Afficheur de terrain...
  • Page 2  ä 14 Eléments d'affichage et de commande Æ  ä 19 Configuration de l'appareil Configuration d' a ppareil - Explication et utilisation de toutes les fonctions configurables de l' a ppareil avec les gammes de valeurs et réglages correspondants. Endress+Hauser...
  • Page 3 RIA14 Sommaire Conseils de sécurité ....4 Maintenance ..... 24 Utilisation conforme .
  • Page 4 Conseils de sécurité RIA14 Conseils de sécurité Utilisation conforme ‣ L' a ppareil est un afficheur de terrain configurable avec une entrée capteur. ‣ L' a ppareil est prévu pour un montage sur le terrain. ‣ Le fabricant ne peut être tenu pour responsable en cas de dommages résultant d' u ne utilisation non conforme.
  • Page 5 RIA14 Conseils de sécurité Symboles de sécurité Les conseils de sécurité figurant dans le présent manuel sont mis en évidence à l' a ide des symboles suivants : Symbole Signification AVERTISSEMENT ! AVERTISSEMENT Ce symbole vous signale une situation dangereuse, qui, si elle n' e st pas évitée, pourra avoir pour conséquence la mort ou des blessures graves.
  • Page 6 Plaque signalétique Le bon appareil ? Comparez la référence sur la plaque signalétique de l' a ppareil à celle indiquée sur le bon de livraison. Made in Germany 2009 D-87484 Nesselwang Order code: RIA14-xxxxxxx S/N: xxxxxxxxxxx Ident: xxxxxxxxxxxxxxxxxx Loop powered 4...20mA IP67 NEMA4X...
  • Page 7 RIA14 Principe de fonctionnement et construction du système Principe de fonctionnement et construction du système L' a fficheur de terrain est intégré directement dans la boucle de courant 4 - 20 mA. L' é nergie requise provient de la boucle de mesure. L' a ppareil reçoit une valeur mesurée analogique et l' a ffiche sur un afficheur LCD distinctement lisible.
  • Page 8 Montage RIA14 4.2.1 Dimensions a0011152 Fig. 2: Dimensions de l' a fficheur de terrain ; dimensions en mm (dimensions en pouces entre parenthèses) 4.2.2 Emplacement de montage Vous trouverez des informations concernant les conditions requises à l' e mplacement de montage pour pouvoir monter correctement l' a ppareil, par ex.
  • Page 9 RIA14 Montage a0011257 Fig. 4: Rotation de l' a fficheur L' a fficheur peut être tourné par pas de 90°. Retirez d' a bord l' a ttache du couvercle (1) et le couvercle de boîtier (2). Puis retirez l' a fficheur (3) de l' é lectronique (4). Pour la configuration, le câble nappe entre l' a fficheur et l' é...
  • Page 10 Montage RIA14 a0011258 Fig. 5: Montage sur tube de l' a fficheur de terrain avec support de montage pour diamètre 1,5…2,2 in Kit de montage, comprenant : Plaque de montage Support de montage 2 écrous M6 Contrôle du montage Une fois le montage de l' a ppareil terminé, effectuez les contrôles suivants : Etat et spécifications de l'appareil...
  • Page 11 RIA14 Câblage Câblage AVERTISSEMENT Perte de l'agrément Ex en cas de raccordement non conforme ‣ Lors du raccordement d' a ppareils certifiés Ex, tenez compte des instructions et des schémas de raccordement des documentations Ex spécifiques complémentaires au présent manuel de mise en service. Pour toute question, veuillez contacter votre agence Endress+Hauser.
  • Page 12 Câblage RIA14 Bornes 2 et 3 actif Collecteur ouvert passif Alimentation de transmetteur Alimentation de transmetteur a0010946-de Fig. 7: Occupation des bornes Borne Affectation des bornes Entrée et sortie Signal de mesure (+) 4…20 mA Entrée signal Signal de mesure (-) 4…20 mA Entrée signal...
  • Page 13 RIA14 Câblage a0011260 Fig. 8: Instructions de raccordement pour préserver la protection IP67 Contrôle du raccordement Une fois le câblage terminé, effectuez les contrôles suivants : Etat et spécifications de l'appareil Remarque L' a ppareil ou le câble est-il endommagé ? Contrôle visuel...
  • Page 14 Configuration de l' a fficheur de terrain RIA14 Configuration de l'afficheur de terrain Eléments d'affichage et de configuration 6.1.1 Affichage a0011157 Fig. 9: Afficheur LCD de l' a fficheur de terrain (embrochable par pas de 90°) 6.1.2 Symboles affichés Affichage du bargraph Indicateur du dépassement de la limite inférieure de la gamme de mesure...
  • Page 15 RIA14 Configuration de l' a fficheur de terrain Configuration via les touches de configuration AVERTISSEMENT Perte de la protection contre les explosions en cas de boîtier ouvert ‣ La configuration doit se faire hors de la zone explosible. a0011261 Fig. 10: Touches de configuration de l' a fficheur de terrain ("-", "+", "E")
  • Page 16 Configuration de l' a fficheur de terrain RIA14 6.2.2 Programmation dans la matrice de programmation Menu Fonction > 3 s E E E > 3 s a0011262-de Fig. 11: Programmation de l' a fficheur de terrain Accès à la matrice de programmation Menu (sélection avec "+"...
  • Page 17 RIA14 Configuration de l' a fficheur de terrain Matrice de programmation Menu Fonction Fonction Fonction Paramètres Défaut / Paramètres Défaut / Paramètres Défaut / sélection sélection sélection Entrée Courbe Amortissement signal Signe décimal val. mesurée analogique CURV DAMP DI DP INPUT Linéaire...
  • Page 18 • Dans les réglages du DTM Comm, réglez la vitesse de transmission sur 2400 baud et sélectionnez le port COM utilisé. • A l' a ide de la fonction "Ajouter appareil...", ajoutez le DTM appareil "RIA14/16 / Vx.xx.xx" au projet.
  • Page 19 RIA14 Configuration de l' a ppareil Configuration de l'appareil Description des fonctions Le tableau suivant liste les menus disponibles pour l' a fficheur de terrain. Vous trouverez une description détaillée dans les chapitres indiqués. Chapitre Fonction Représentation sur l'afficheur Chap. 7.1 Traitement des données...
  • Page 20 Configuration de l' a ppareil RIA14 Affichage (DISPL) 7.2.1 Dimension DIM → Sélection : NO, °C, K, °F, % ou TEXT Vous pouvez sélectionner l' u ne des unités enregistrées (°C, K, °F, %). Vous pouvez également configurer n' i mporte quelle unité sur l' a ffichage 14 segments (TEXT).
  • Page 21 RIA14 Configuration de l' a ppareil Seuils (LIMIT) En cas de dépassement de seuil ou de défaut, la sortie OC est mise hors tension selon le principe du courant de repos. En cas de dépassement du seuil MIN (seuil inférieur), "LIMIN" s' a ffiche sur l' a fficheur 14 segments et en cas de dépassement de seuil MAX (seuil supérieur), "LIMAX"...
  • Page 22 Configuration de l' a ppareil RIA14 Autres réglages (PARAM) 7.4.1 Code utilisateur - verrouillage PARAM → CODE → Entrée d'un code utilisateur Pour protéger l' a ppareil de toute action non autorisée et involontaire, l' a ppareil peut être verrouillé. Les paramètres de l' a ppareil sont protégés par un code utilisateur à 4 caractères et ne peuvent pas être modifiés sans entrer le code.
  • Page 23 RIA14 Configuration de l' a ppareil 7.4.4 Test (TEST) PARAM → TEST → Sélection OFF, OUT, DISP Certaines fonctions de l' a ppareil peuvent être testées automatiquement. Off : OFF (par défaut) Open Collector : OUT Affichage : DISP Niveau service (SERV) Ce niveau ne peut être sélectionné...
  • Page 24 Mise en service RIA14 Mise en service Contrôle du montage et du fonctionnement Avant de mettre l' a ppareil sous tension, son couvercle doit être fermé. Les ouvertures inutilisées doivent être obturées. Vérifiez que tous les câbles sont fermement raccordés.
  • Page 25 RIA14 Suppression des défauts Suppression des défauts Pour vous aider lors de la suppression de défauts, nous vous donnons dans la suite un aperçu des différentes causes possibles. 11.1 Recherche des défauts AVERTISSEMENT Perte du mode de protection antidéflagrant en cas de boîtier ouvert ‣...
  • Page 26 3x raccord fileté NPT1/2, sans bornier 3x M20x1.5, sans bornier 3x raccord fileté G1/2, sans bornier Version Standard RIA141G-  Référence de commande complète, boîtier RIA14 Pos. Référence Désignation TMT142X-HC Couvercle de boîtier cpl. afficheur, 316L, Ex d, FM XP, CSA XP, avec joint TMT142X-HD Couvercle de boîtier cpl.
  • Page 27 RIA14 Caractéristiques techniques Caractéristiques techniques 12.0.1 Entrée Grandeur de mesure Courant Gamme de mesure 4…20 mA (protection contre les inversions de polarité) Signal d'entrée • Chute de tension < 4 V à 3 - 22 mA • Chute de tension max. < 6 V pour courant de court-circuit max. 200 mA 12.0.2...
  • Page 28 Caractéristiques techniques RIA14 Ecart de mesure < 0,1% de la gamme d' a ffichage mise à l' é chelle Influence de la température ambiante Influence sur la précision en cas de modification de la température ambiante de 1 K (1,8 °F) : 0,01% 12.0.5...
  • Page 29 RIA14 Caractéristiques techniques Compatibilité électromagnétique (CEM) • EN 61326 (IEC 1326): Compatibilité électromagnétique (CEM) • NAMUR (NE21) : Groupement de normes pour la technique de mesure et de régulation dans l' i ndustrie chimique 12.0.7 Construction mécanique Forme, dimensions Boîtier en fonte d' a luminium pour applications générales ou, en option, boîtier en inox a0011152 Fig.
  • Page 30 Caractéristiques techniques RIA14 12.0.8 Interface utilisateur Eléments d'affichage a0011157 Fig. 16: Affichage LCD de l' a fficheur de terrain (éclairé, embrochable par pas de 90°) Pos. 1 :Affichage du bargraph par pas de 10% avec indicateurs de dépassement des seuils inférieur (Pos. 1a) et supérieur (Pos. 1b) de la gamme de mesure Pos.
  • Page 31 12.0.9 Certificats et agréments Marquage CE L' a ppareil de mesure satisfait aux exigences légales des directives CE. Endress+Hauser confirme que l' a ppareil a passé les tests avec succès en apposant le marquage CE. Agrément Ex Votre agence Endress+Hauser vous renseignera sur les versions Ex actuellement disponibles (ATEX, FM, CSA, etc.).
  • Page 32 • Programme de vente : Composants système : FA016K • Documentations Ex complémentaires : ATEX II2G EEx d : XA085R/09/a3 ATEX II1/2D : XA086R/09/a3 ATEX II3G : XA087R/09/a3 ATEX II2 (1)G Ex ia : XA088R/a3 • Information technique Afficheur de terrain RIA14 : TI00143R Endress+Hauser...
  • Page 33 RIA14 Index Affectation des bornes ......11 Menu SERV Affichage ........14 Reset .
