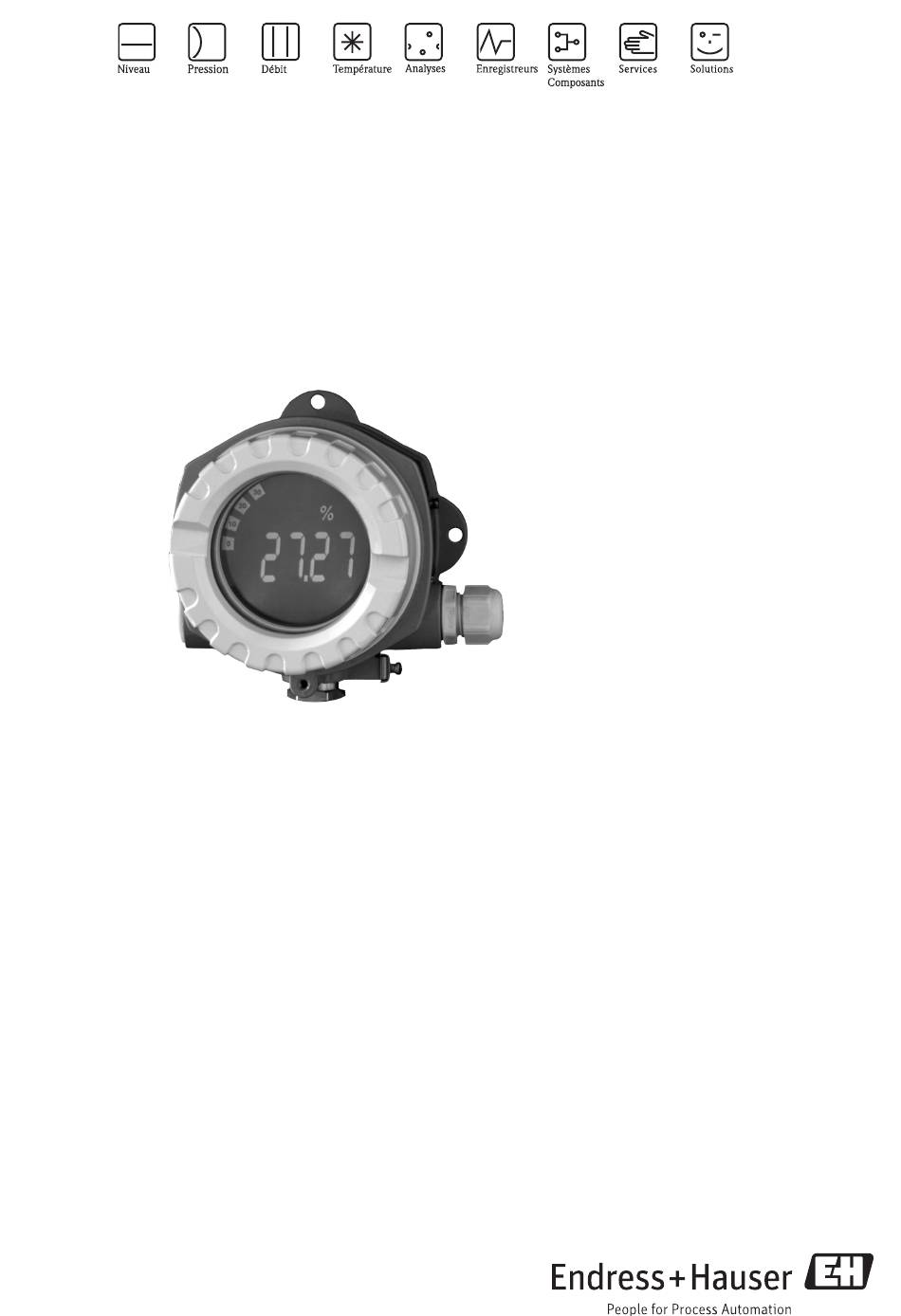

Information technique
RIA14
Indicateur de terrain
en boîtier métallique antidéflagrant (protection selon EEx-d)
auto-alimenté par boucle 4 à 20 mA
Domaines d'application
• Pétrole et gaz
• Pétrochimie
• Construction d'installations automatisées
• Applications à l'extérieur
• Equipements de laboratoire
• Enregistrement et surveillance de process
• En option : boîtier inox
TI00143R/14/FR/02.11
Principaux avantages
• Indicateur alimenté par boucle de courant en boîtier à
chambre unique
• Affichage LCD 5 digits, hauteur des caractères 20,5 mm
(0,8")
• Affichage éclairé, embrochable en pas de 90°
• Bargraph de tendance en pas de 10%
• Affichage de la gamme de mesure de -19999 à 99999
• Commutateur de seuil numérique
• Unités librement programmables
• Commande par 3 touches
• Agréments : ATEX, FM, CSA, listé UL,
agrément marine GL
• 3 entrées de câble
• Paramétrage via interface avec logiciel PC FieldCare
• Paramétrage sans énergie auxiliaire avec Setup-Box

Publicité

Table des Matières
loading

Manuels Connexes pour Endress+Hauser RIA14

Sommaire des Matières pour Endress+Hauser RIA14

  • Page 1 Information technique RIA14 Indicateur de terrain en boîtier métallique antidéflagrant (protection selon EEx-d) auto-alimenté par boucle 4 à 20 mA Domaines d'application Principaux avantages • Pétrole et gaz • Indicateur alimenté par boucle de courant en boîtier à • Pétrochimie chambre unique •...

  • Page 2: Principe De Fonctionnement Et Construction

    RIA14 Principe de fonctionnement et construction Principe de mesure Transmetteurs Alimentation a0011145-de Exemple d'un domaine d'application de l'indicateur de terrain L'indicateur reçoit un signal de mesure analogique et l'affiche. L'afficheur LCD indique la valeur mesurée actuelle sous forme numérique et sous forme de bargraph avec signalisation des dépassements de seuil.

  • Page 3: Alimentation

    RIA14 Alimentation Occupation des bornes Borne 2 ou 3 actif collecteur ouvert passif Alim. de transmetteur Alim. de transmetteur a0010946-de Occupation des bornes de l'indicateur de terrain Borne Occupation des bornes Entrée et sortie Signal de mesure (+) 4 à 20 mA Entrée signal...

  • Page 4: Montage

    RIA14 Performances Conditions de référence T= 25 °C (77 °F) Ecart de mesure maximal < 0,1% de la gamme d'affichage mise à l'échelle Influence de la Influence sur la précision en cas de modification de la température ambiante de 1 K (1,8 °F) : 0,01% température ambiante...
  • Page 5 RIA14 Construction Forme, dimensions Boîtier en fonte d'aluminium pour applications générales ou, en option, boîtier en inox a0011152 Indications en mm (indications en inches entre parenthèses) • Boîtier en aluminium pour applications générales ou, en option, boîtier en inox • Compartiment de l'électronique et de raccordement dans le boîtier à une chambre •...

  • Page 6: Utilisation

    RIA14 Utilisation Configuration sur site Eléments d'affichage a0011157 Affichage LCD de l'indicateur de terrain (éclairé, embrochable par pas de 90°) Pos. 1 : Affichage du bargraph par pas de 10% avec indicateurs de dépassement des seuils inférieur (Pos. 1a) et supérieur (Pos. 1b) de la gamme de mesure Pos.

  • Page 7: Certificats Et Agréments

    Paramétrage via le logiciel de configuration PC Certificats et agréments Marque CE L'appareil de mesure satisfait aux exigences légales des directives CE. Endress+Hauser confirme que l'appareil a réussi les tests en y apposant le sigle CE. Agrément Ex Votre agence Endress+Hauser vous renseignera sur les versions Ex actuellement livrables (ATEX, FM, CSA, etc.).

  • Page 8: Informations À La Commande

    RIA14 Informations à la commande Structure de produit RIA14 Indicateur de terrain 1 voie, à échelle réglable ; alimenté par boucle de courant. Affichage LCD 5 digits, hauteur des caractères 20,5 mm (8,07") Résolution bargraph 10%, dépassement de gamme, unité.

  • Page 9: Accessoires

    Commubox TXU10 y compris FieldCare Device Setup et DTM Library Documentation complémentaire • Programme de vente : Composants système : FA016K • Manuel de mise en service ’Indicateur de terrain RIA14’ : BA278R • Documentation Ex complémentaire : ATEX II2(1)G EX ib[ia] IIC T6/T5/T4 : XA090R/09/a3 ATEX II2G Ex d IIC T6/T5/T4 : XA091R/09/a3 ATEX 2D Ex tD A21 IP67 T110°C : XA092R/09/a3...
  • Page 10 Suisse Luxembourg Agence Paris-Nord Agence Export Endress+Hauser SAS Endress+Hauser Endress+Hauser SA Endress+Hauser Metso AG 94472 Boissy St Léger Cedex Endress+Hauser SAS 3 rue du Rhin, BP 150 6800 Côte de Liesse 13 rue Carli Kägenstrasse 2 3 rue du Rhin, BP 150...
