TI00143R/14/FR/03.13
En boîtier métallique encapsulé antidéflagrant (protection selon Ex d)
Domaines d'application
• Pétrole & gaz
• Pétrochimie
• Construction d' i nstallations automatisées
• Applications à l' e xtérieur
• Equipements de laboratoire
• Enregistrement et surveillance de process
• En option : boîtier inox
Products
Information technique

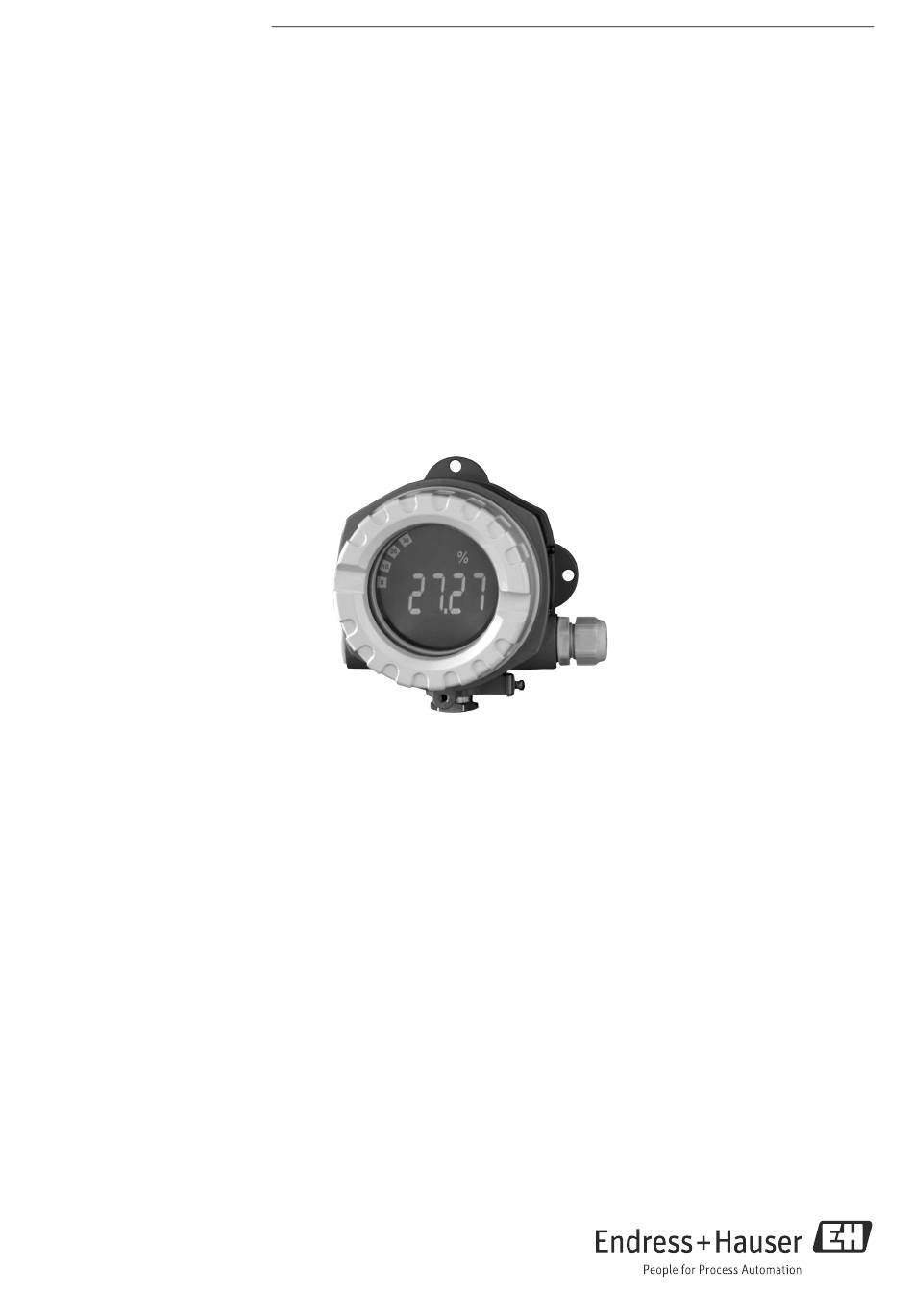

RIA14
Afficheur de process alimenté par boucle de courant
Solutions
Principaux avantages
• Afficheur alimenté par boucle de courant en boîtier à chambre
unique
• Affichage LCD 5 digits, hauteur des caractères 20,5 mm (0,8")
• Affichage éclairé, embrochable en pas de 90°
• Bargraph de tendance en pas de 10%
• Affichage de la gamme de mesure de -19999 à 99999
• Commutateur de seuil numérique
• Unités librement programmables
• Commande par 3 touches
• Agréments : ATEX, FM, CSA, listé UL,
Agrément marine GL
• 3 entrées de câble
• Paramétrage via interface avec logiciel PC FieldCare
• Paramétrage sans énergie auxiliaire avec Setup-Box
Services
Publicité
Table des Matières
Manuels Connexes pour Endress+Hauser RIA14
Sommaire des Matières pour Endress+Hauser RIA14
- Page 1 Products Solutions Services TI00143R/14/FR/03.13 Information technique RIA14 Afficheur de process alimenté par boucle de courant En boîtier métallique encapsulé antidéflagrant (protection selon Ex d) Domaines d'application Principaux avantages • Pétrole & gaz • Afficheur alimenté par boucle de courant en boîtier à chambre •...
-
Page 2: Principe De Fonctionnement Et Construction Du Système
RIA14 Principe de fonctionnement et construction du système Principe de mesure Transmetteurs Alimentation a0011145-de Exemple d' u n domaine d' a pplication de l' i ndicateur de terrain L' i ndicateur reçoit un signal de mesure analogique et l' a ffiche. L' a fficheur LCD indique la valeur mesurée actuelle sous forme numérique et sous forme de bargraph avec signalisation des dépassements de seuil. -
Page 3: Alimentation Électrique
RIA14 Alimentation électrique Affectation des bornes Borne 2 ou 3 actif collecteur ouvert passif Alim. de transmetteur Alim. de transmetteur a0010946-de Occupation des bornes de l' i ndicateur de terrain Borne Affectation des bornes Entrée et sortie Signal de mesure (+) 4 à 20 mA Entrée signal... -
Page 4: Montage
RIA14 Performances Conditions de référence T= 25 °C (77 °F) Erreur de mesure maximal < 0,1% de la gamme d' a ffichage mise à l' é chelle Influence de la Influence sur la précision en cas de modification de la température ambiante de 1 K (1,8 °F) : 0,01% température ambiante... -
Page 5: Construction Mécanique
RIA14 Construction mécanique Forme, dimensions Boîtier en fonte d' a luminium pour applications générales ou, en option, boîtier en inox a0011152 Indications en mm (indications en inches entre parenthèses) • Boîtier en aluminium pour applications générales ou, en option, boîtier en inox •... -
Page 6: Utilisation
RIA14 Utilisation Configuration sur site Eléments d'affichage a0011157 Affichage LCD de l' i ndicateur de terrain (éclairé, embrochable par pas de 90°) Pos. 1 : Affichage du bargraph par pas de 10% avec indicateurs de dépassement des seuils inférieur (Pos. 1a) et supérieur (Pos. 1b) de la gamme de mesure Pos. -
Page 7: Certificats Et Agréments
Paramétrage via le logiciel de configuration PC Certificats et agréments Marquage CE L' a ppareil de mesure satisfait aux exigences légales des directives CE. Endress+Hauser confirme que l' a ppareil a passé les tests avec succès en apposant le marquage CE. Agrément Ex Votre agence Endress+Hauser vous renseignera sur les versions Ex actuellement disponibles (ATEX, FM, CSA, etc.). -
Page 8: Informations À La Commande
Informations à la commande Des informations détaillées à fournir à la commande sont disponibles : • Dans le configurateur de produit sur la page Internet Endress+Hauser : www.endress.com É Sélectionner le pays É Instrumentation É Sélectionner l' a ppareil É... -
Page 9: Accessoires
Commubox TXU10 y compris FieldCare Device Setup et DTM Library Documentation complémentaire • Programme de vente : Composants système : FA00016K • Manuel de mise en service "Afficheur de process RIA14" : BA00278R • Documentation Ex complémentaire : ATEX II2(1)G EX ib[ia] IIC T6/T5/T4 : XA090R/09/a3 ATEX II2G Ex d IIC T6/T5/T4 : XA091R/09/a3 ATEX 2D Ex tD A21 IP67 T110°C : XA092R/09/a3... - Page 10 www.addresses.endress.com...
