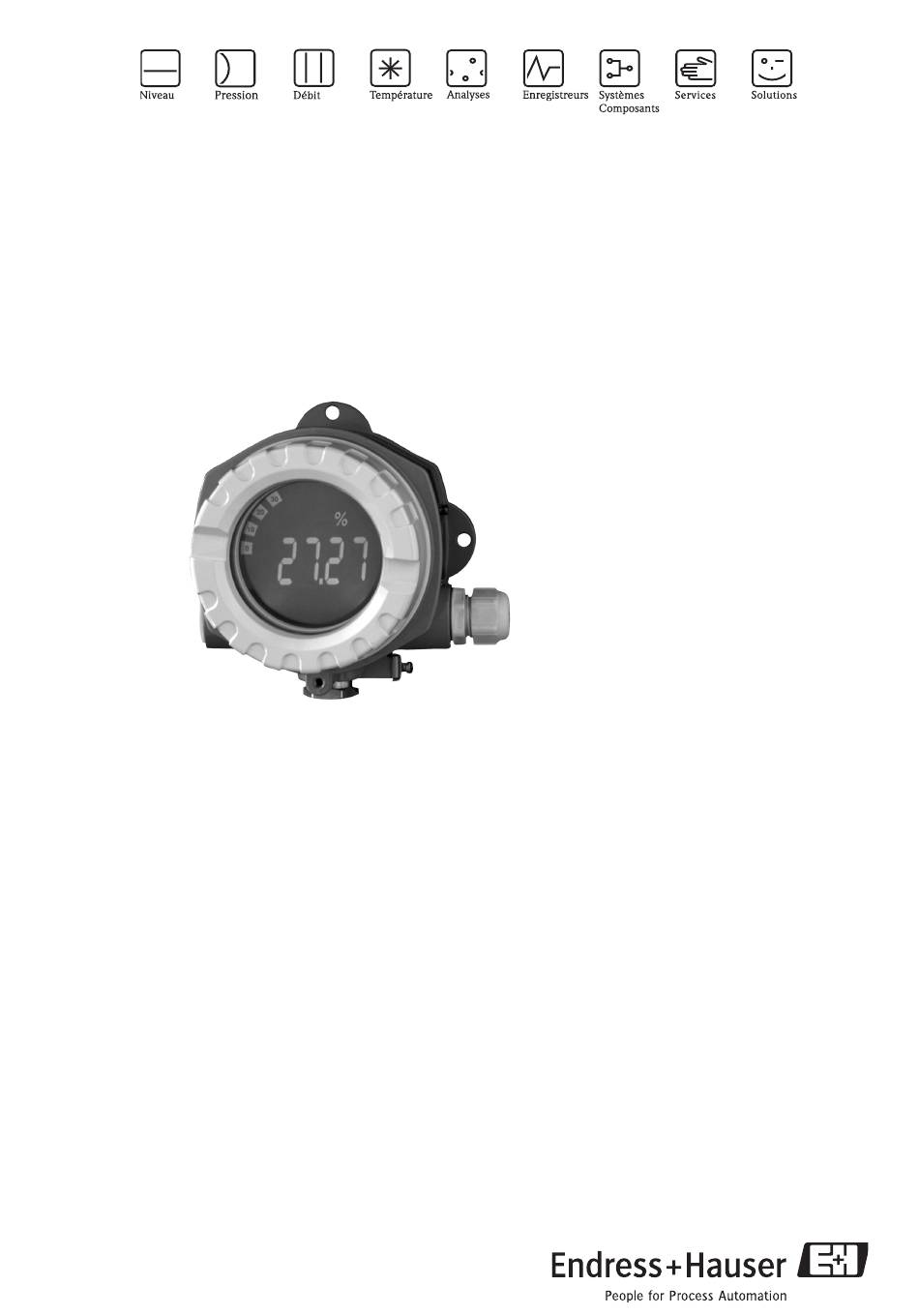

Information technique

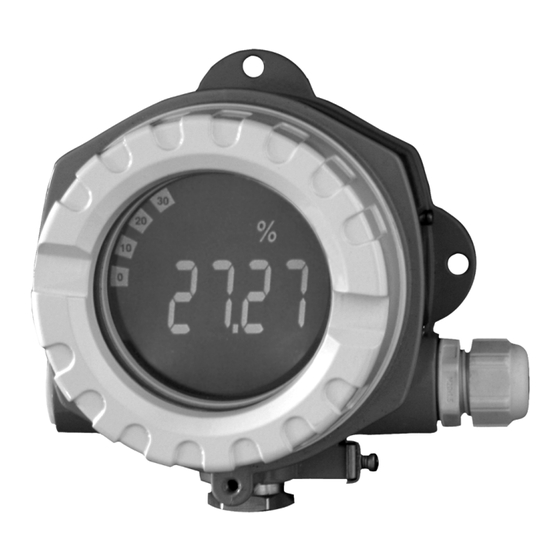

RIA14
Indicateur de terrain
en boitier métallique antidéflagrant (protection selon EEx-d)
auto-alimenté par boucle 4 - 20 mA
Domaines d'application
• Pétrole + gaz
• Pétrochimie
• Installations et construction mécanique
• Applications à l'extérieur
• Equipements de laboratoires
• Enregistrement et surveillance de process
• En option : boitier inox pour applications EEx d
4
0 2 1
â
TI143R/14/fr/05.09
Avantages en bref
• Indicateur alimenté par boucle de courant en boitier à
chambre unique
• Affichage LCD 5 digits, hauteur des caractères 20,5
mm (0,8")
• Affichage éclairé, embrochable en pas de 90°
• Bargraph de tendance en pas de 10%
• Affichage de la gamme de mesure de -19999 à 99999
• Commutateur de seuil digital
• Unités librement programmables
• Commande par 3 touches
• Agréments : ATEX, FM, CSA et NEPSI
• 3 entrées de câble
• Paramétrage via interface avec logiciel PC FieldCare
• Paramétrage sans énergie auxiliaire avec Setup-Box
Publicité
Manuels Connexes pour Endress+Hauser RIA14
Sommaire des Matières pour Endress+Hauser RIA14
- Page 1 Information technique RIA14 Indicateur de terrain en boitier métallique antidéflagrant (protection selon EEx-d) auto-alimenté par boucle 4 - 20 mA Domaines d'application Avantages en bref • Pétrole + gaz • Indicateur alimenté par boucle de courant en boitier à • Pétrochimie chambre unique •...
- Page 2 RIA14 Principe de fonctionnement et construction Principe de mesure Zone explosible Zone sûre Zone 1, 2 Zone 21, 22 Transmetteurs Alimentation 4...20 mA a0011145-de Exemple d'un domaine d'application de l'indicateur de terrain L'indicateur reçoit un signal de mesure analogique et l’affiche. L'afficheur LCD indique la valeur mesurée actuelle sous forme numérique et sous forme de bargraph avec signalisation des dépassements de seuil.
- Page 3 RIA14 Energie auxiliaire Raccordement électrique actif Bornes 2 et 3 Collecteur ouvert passif Bornes 2 et 3 Collecteur ouvert Alimentation de transmetteur a0010946-de Occupation des bornes de l'indicateur de terrain Borne Occupation des bornes Entrée et sortie Signal de mesure (+) 4 à 20 mA Entrée signal...
- Page 4 RIA14 Précision de mesure Conditions de référence T= 25 °C (77 °F) Ecart de mesure < 0,1% de la gamme d'affichage mise à l'échelle Effet de la température Effet sur la précision en cas de modification de la température ambiante de 1 K (1,8 °F) : 0,01%...
- Page 5 RIA14 Construction Forme, dimensions Boitier en fonte d'aluminium pour applications générales ou, en option, boitier en inox a0011152 Indications en mm (indications en inches entre parenthèses) • Boitier en aluminium pour applications générales ou, en option, boitier en inox • Compartiment de l'électronique et de raccordement dans le boitier à une chambre •...
- Page 6 RIA14 Niveau d'affichage et de commande Eléments d'affichage a0011157 Affichage LCD de l'indicateur de terrain (éclairé, embrochable en pas de 90°) Pos. 1 : bargraph en pas de 10% avec marques pour dépassement de gamme par défaut (Pos. 1a) ou par excès (Pos. 1b) Pos.
- Page 7 Paramétrage via logiciel de configuration PC Certificats et agréments Marque CE L'appareil de mesure satisfait les exigences légales des directives CE. Endress+Hauser confirme la réussite des tests par l'appareil en y apposant la marque CE. Agrément Ex Votre agence E+H vous renseignera sur les versions Ex actuellement livrables (ATEX, FM, CSA, etc.). Toutes les données relatives à...
- Page 8 RIA14 Informations à la commande Structure de produit RIA14 Indicateur de terrain 1 voie, avec mise à l'échelle ; alimentation par boucle de courant. Affichage LCD 5 digits, hauteur des caractères 20,5 mm (8,07") Résolution bargraph 10%, dépassement de gamme, unité.
- Page 9 • Brochure : Composants système - Indicateurs de terrain et pour armoire électrique, séparateurs, transmet- teurs de process et parafoudre : FA016K • Manuel de mise en service ’Indicateur de terrain RIA14’ : BA278R • Documentations Ex complémentaires : ATEX II2G EEx d : XA085R/09/a3...
- Page 10 TI143R/14/fr/05.09 FM+SGML6.0 ProMoDo...
