TI01515K/14/FR/01.20
71535016
2020-11-01
Products
Information technique

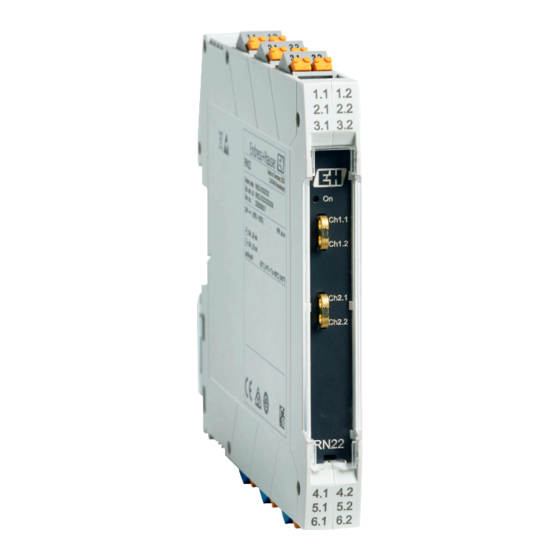

RN22
Séparateur d' a limentation ou doubleur de signal,
transparent aux données HART
Séparateur d' a limentation 1 ou 2 voies pour la
séparation de circuits de signal standard 0/4 à
20 mA, disponible en option sous forme de
doubleur de signal, 24 V DC. Transparent aux
données HART
Domaine d'application
• Séparateur d' a limentation 1 ou 2 voies ou doubleur de signal
• Transmission et isolation galvanique de signaux analogiques 0/4 à 20 mA, en
option avec sécurité intrinsèque [Ex-ia] à partir de la zone explosible
• Transmission bidirectionnelle de signaux de communication numériques HART
• Alimentation pour transmetteurs 2 fils, tension d' a limentation > 16,5 V
• Transmission et isolation galvanique de signaux analogiques 4 fils
• Pour les applications de sécurité jusqu' à SIL 2 (SC 3) conformément à IEC61508
(en option)
• Pour des températures ambiantes –40 ... +60 °C (–40 ... 140 °F)
Principaux avantages
• Entrée 0/4 à 20 mA, assurant ou non l' a limentation
• Sortie 0/4 ... 20 mA, active ou passive
• Cosses de connexion intégrées sur l' a vant pour les appareils de communication
HART
• Montage en zone Ex 2 possible en option, protection antidéflagrante "ec"
• Câblage simple et rapide avec des bornes enfichables, en option alimentation via
un connecteur de bus sur rail DIN
• Largeur de boîtier compacte : 12,5 mm (0,49 in)
Solutions
Services

Publicité

Table des Matières
loading

Sommaire des Matières pour Endress+Hauser HART RN22

  • Page 1 Products Solutions Services TI01515K/14/FR/01.20 71535016 2020-11-01 Information technique RN22 Séparateur d' a limentation ou doubleur de signal, transparent aux données HART Séparateur d' a limentation 1 ou 2 voies pour la séparation de circuits de signal standard 0/4 à 20 mA, disponible en option sous forme de doubleur de signal, 24 V DC.
  • Page 2: Table Des Matières

    Accessoires spécifiques à l' a ppareil ....9 Accessoires spécifiques au service ....9 Endress+Hauser...
  • Page 3: Principe De Fonctionnement Et Construction Du

    Signal de chute de tension d' e ntrée pour un < 7 V à 20 mA raccordement 4 fils Tension d' a limentation du transmetteur 17,5 V ±1 V à 20 mA Tension de circuit ouvert : 24,5 V ±5 % Endress+Hauser...
  • Page 4: Sortie

    Affectation des bornes : version à 1 et 2 voies (à gauche), doubleur de signal (à droite) Les communicateurs HART peuvent être raccordés aux points de raccordement HART. Veiller à une résistance externe appropriée (≥230 Ω) dans le circuit de sortie. Endress+Hauser...
  • Page 5: Raccordement De La Tension D'alimentation

    • Température d' é talonnage : +25 °C ±3 K (77 °F ±5,4 °F) • Tension d' a limentation : 24 V / 230 V • Charge de sortie : 225 Ω • Tension de sortie externe (sortie passive) : 20 V • Préchauffage : > 1 h Endress+Hauser...
  • Page 6: Écart De Mesure Maximal

    • Émissivité selon IEC/EN série 61326 (CISPR 11) Groupe 1 Classe A Cette unité n' e st pas destinée à être utilisée dans des environnements résidentiels et ne peut garantir une protection adéquate de la réception radio dans de tels environnements. Endress+Hauser...
  • Page 7: Construction Mécanique

    1 voie : env. 105 g (3,7 oz) ; 2 voies : env. 125 g (4,4 oz) ; doubleur de signal : env. 120 g (4,23 oz) Couleur Gris lumière Tous les matériaux utilisés sont conformes RoHS. Matériaux Boîtier : polycarbonate (PC) ; classe d' i nflammabilité selon UL94 : V-0 Endress+Hauser...
  • Page 8: Éléments D'affichage Et De Configuration

    • Possibilité de commande directe dans le shop en ligne Endress+Hauser Accessoires Différents accessoires sont disponibles pour l' a ppareil ; ceux-ci peuvent être commandés avec l' a ppareil ou ultérieurement auprès de Endress+Hauser. Des indications détaillées relatives à la Endress+Hauser...
  • Page 9: Accessoires Spécifiques À L' A Ppareil

    : p. ex. état, documentation spécifique, pièces de rechange. L' a pplication contient déjà les données de l' a ppareil Endress+Hauser. Le suivi et la mise à jour des données sont également assurés par Endress+Hauser.
  • Page 10: Documentation Complémentaire

    • W@M Device Viewer (www.endress.com/deviceviewer) : entrer le numéro de série figurant sur la plaque signalétique • Endress+Hauser Operations App : entrer le numéro de série figurant sur la plaque signalétique ou scanner le code matriciel 2D (code QR) de la plaque signalétique Instructions condensées (KA)
  • Page 12 *71535016* 71535016 www.addresses.endress.com...
