Application
Ensemble de mesure
Fonctions mathématiques
2

Principe de fonctionnement et construction

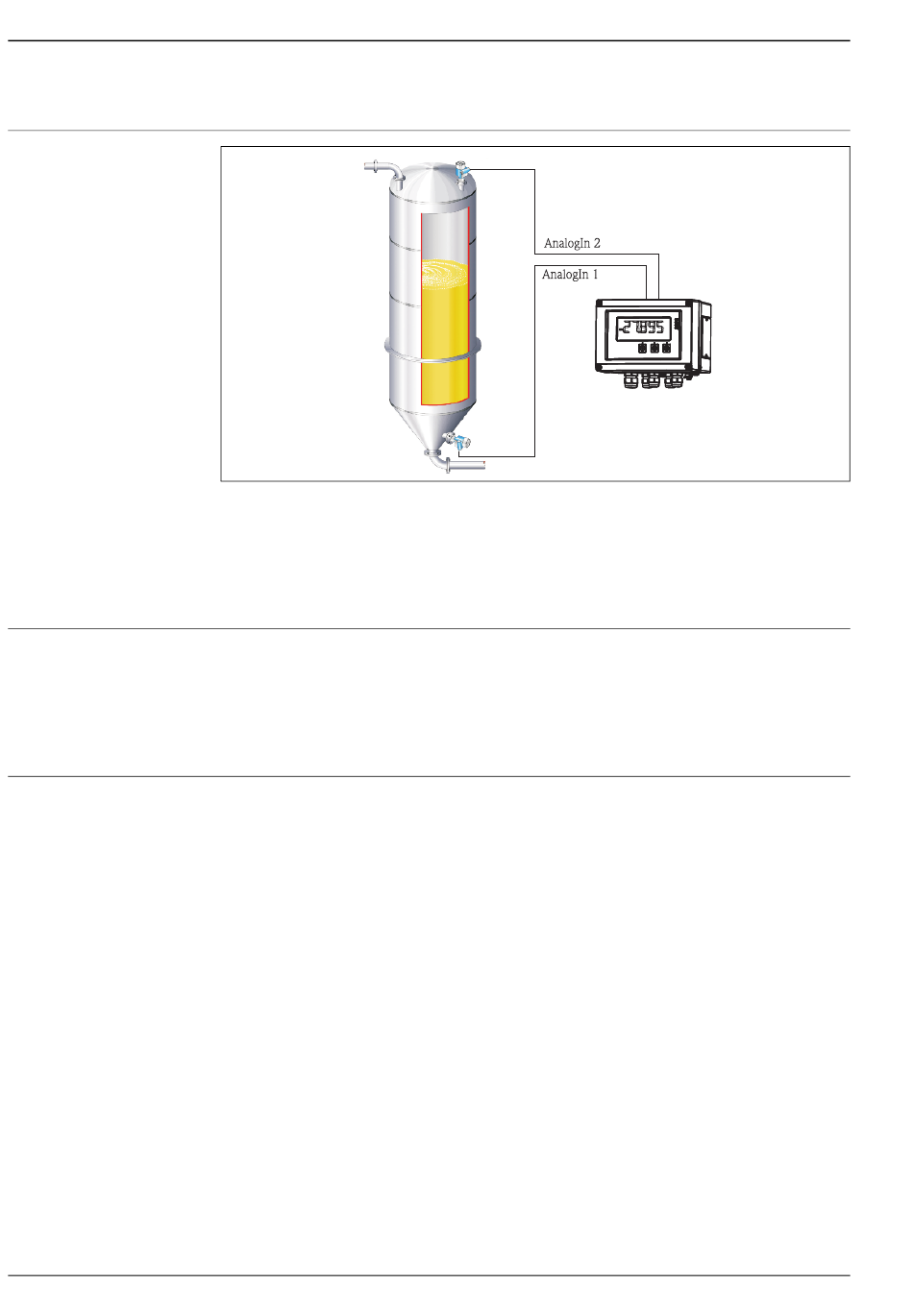

Exemple pour l'application "Pression différentielle"
L'indicateur de terrain RIA46 alimente le transmetteur et traite les signaux analogiques en provenance de trans-
metteurs faisant essentiellement partie d'une instrumentation de process. Ces signaux sont surveillés, évalués,
calculés, mémorisés, séparés, reliés, transformés et affichés. La transmission des signaux, valeurs intermédiaires
et résultats issus de calculs et évaluations se fait sous forme analogique ou numérique.
Le RIA46 est un transmetteur de process piloté par microcontrôleur avec afficheur, entrées analogiques pour
signaux de process et d'état, sorties analogiques et numériques et interface pour le paramétrage.
Les capteurs raccordés (par ex. température, pression) peuvent être alimentés par l'alimentation de transmet-
teur intégrée. Les signaux à mesurer sont convertis A/D, traités numériquement dans l'appareil et disponibles
en sortie après conversion A/D. Toutes les valeurs mesurées et calculées sont disponibles comme sources pour
l'affichage, toutes les sorties, les relais et l'interface. Une application multiple des signaux et résultats (par ex.
une source de signal comme signal de sortie analogique et seuil pour le relais) est possible.
Les fonctions mathématiques suivantes sont disponibles dans le RIA46 :
• Somme
• Différence
• Moyenne
• Linéarisation
Fonction de linéarisation
Dans l'appareil sont disponibles par valeur calculée jusqu'à 32 points de référence librement réglables pour la
linéarisation de l'entrée par ex. pour la linéarisation de cuve. Pour l'appareil 2 voies (option), la voie mathéma-
tique M2 peut être utilisée pour la linéarisation de la voie mathématique M1.
Dans le logiciel de configuration FieldCare on dispose également de la linéarisation.
RIA46
a0010572
