Principe de mesure
Ensemble de mesure
Grandeur de mesure
Gamme de mesure
Entrée
Sortie
Signal de défaut
Mode de transmission
2
Principe de fonctionnement et construction du système
Zone explosible
Zone 1, 2
Transmetteur
4...20 mA

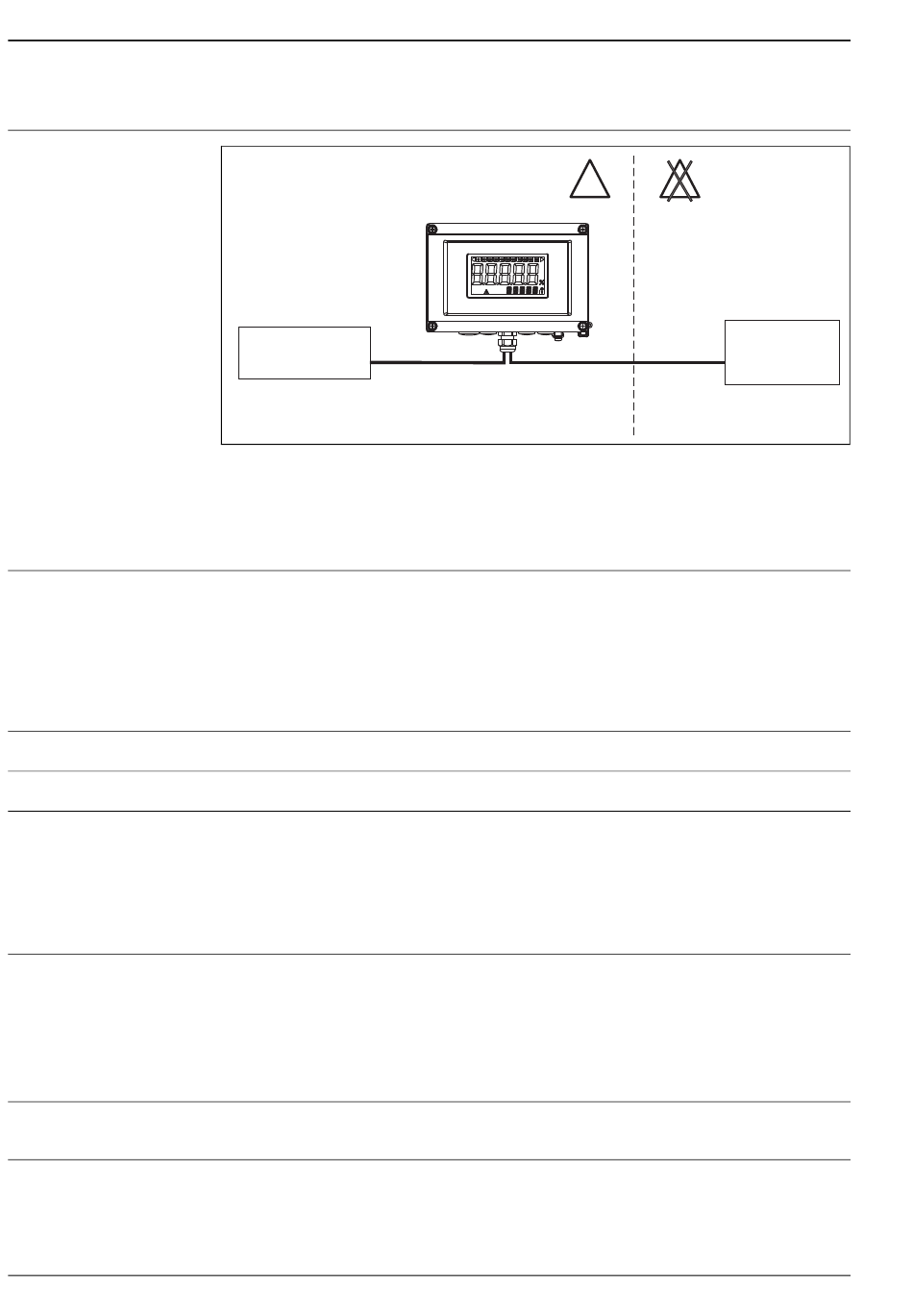

Exemple d' u n domaine d' a pplication de l' i ndicateur de terrain
L' i ndicateur reçoit un signal de mesure analogique et l' a ffiche. L' a fficheur LCD indique la valeur mesurée
actuelle sous forme numérique et sous forme de bargraph avec signalisation des dépassements de seuil.
L' a fficheur est intégré dans la boucle 4...20 mA, par laquelle il est alimenté.
Indicateur piloté par micro-contrôleur en boîtier de terrain à chambre unique avec affichage LCD rétro-
éclairé. Le paramétrage de la gamme de mesure, de la décimale et de l' o ffset de l' a ffichage peut être
réalisé aisément via trois touches dans l' a ppareil avec boîtier ouvert ou via un PC avec logiciel PC FieldCare.
Entrée
Courant
4...20 mA (protection contre les inversions de polarité)
• Chute de tension < 4 V à 3 - 22 mA
• Chute de tension max. < 6 V pour courant de court-circuit max. 200 mA
Sortie
Commutateur de seuil numérique
collecteur ouvert, passif :
I = 200 mA
max
U = 35 V
max
U = < 2 V pour 200 mA
low/max
Temps de réaction max. au seuil = 250 ms
Gamme de température : -20...+80 °C (-4...+176 °F)
• Pas de valeur mesurée visible sur l' a fficheur LCD, pas de rétroéclairage.
• Collecteur ouvert inactif.
L' i ndicateur laisse passer le protocole de transmission HART
Zone sûre
EX EX
Alimentation
®
.
Endress+Hauser
RIA16
a0011164-de
