Principe de mesure
Ensemble de mesure
Grandeur mesurée
Gamme de mesure
Signal d'entrée
Signal de sortie
Signal de défaut
Mode de transmission
2
Principe de fonctionnement et construction du système
Transmetteur
4...20 mA

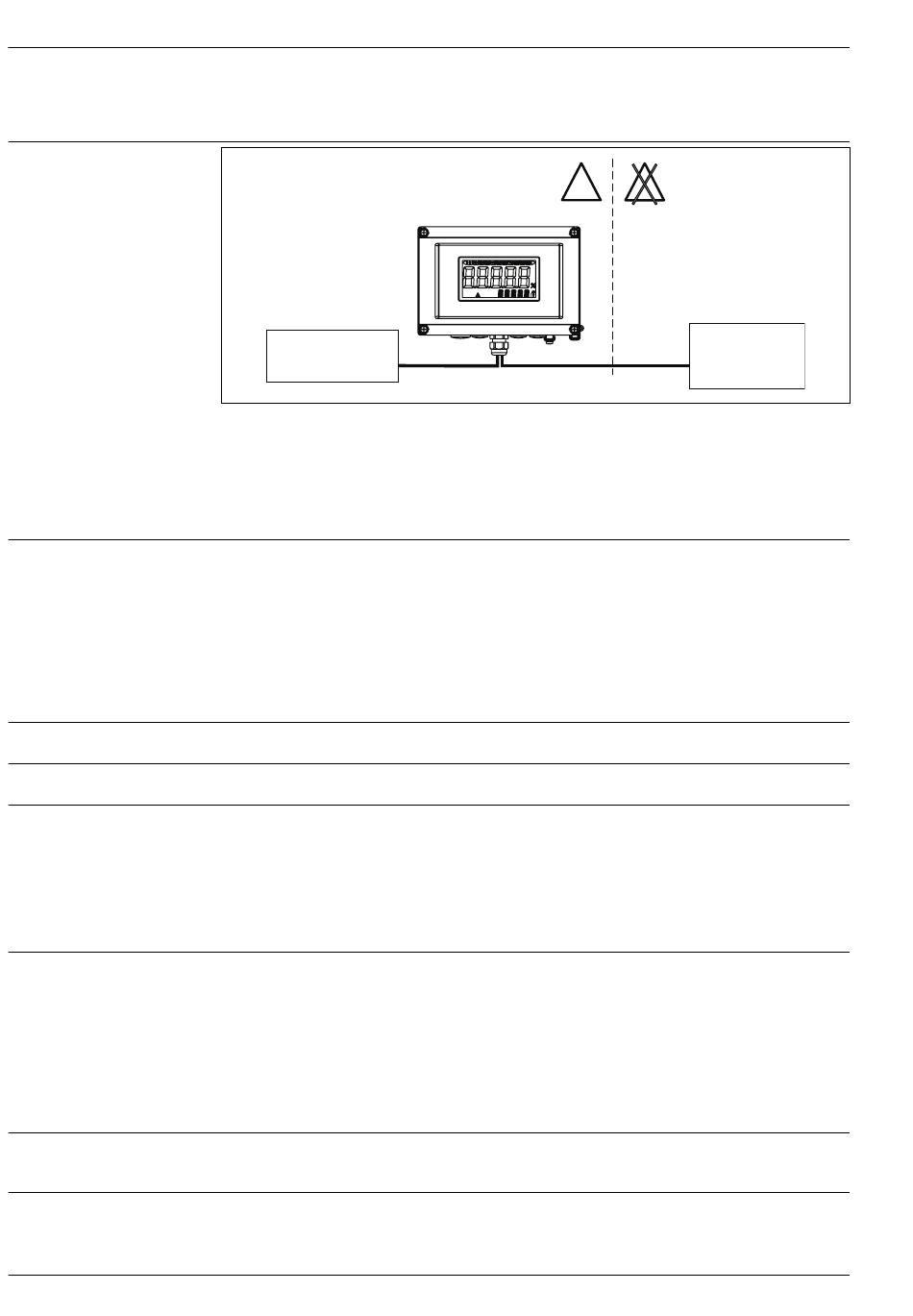

 1 Exemple d' u ne application de l' a fficheur de terrain
L' a fficheur reçoit un signal de mesure analogique et l' a ffiche. L' a fficheur LCD indique la valeur
mesurée actuelle sous forme numérique et sous forme de bargraph avec signalisation des
dépassements de seuil. L' a fficheur est intégré dans la boucle 4...20 mA, par laquelle il est alimenté.
Afficheur piloté par micro-contrôleur en boîtier de terrain à chambre unique avec affichage LCD
rétroéclairé. Le paramétrage de la gamme de mesure, de la décimale et de l' o ffset de l' a ffichage peut
être réalisé aisément via trois touches dans l' a ppareil avec boîtier ouvert ou via un PC avec logiciel PC
FieldCare.
Entrée
Courant
4...20 mA (protection contre les inversions de polarité)
• Chute de tension < 4 V à 3...22 mA
• Chute de tension max. < 6 V pour courant de court-circuit max. 200 mA
Sortie
Sortie tout ou rien
Commutateur de seuil numérique
Passive, collecteur ouvert :
• I = 200 mA
max
• U = 35 V
max
• U ≤ 2 V à 200 mA
low/max
• Temps de réaction max. au seuil = 250 ms
• Gamme de température : –20...+80 °C (–4...+176 °F)
• Pas de valeur mesurée visible sur l' a fficheur LCD, pas de rétroéclairage.
• Collecteur ouvert inactif.
L' a fficheur laisse passer le protocole de transmission HART®.
Zone explosible
EX
Zone 1, 2
RIA16
Zone sûre
EX
Alimentation
Endress+Hauser
A0011164-FR
