Alimentation - Endress+Hauser RIA16 Information Technique

RIA16
Tension d'alimentation
Raccordement électrique
Entrée de câble
Endress+Hauser

Alimentation

L' a limentation se fait par boucle de courant 4...20 mA.
Borne 2 ou 3
collecteur ouvert
3 2
+ -

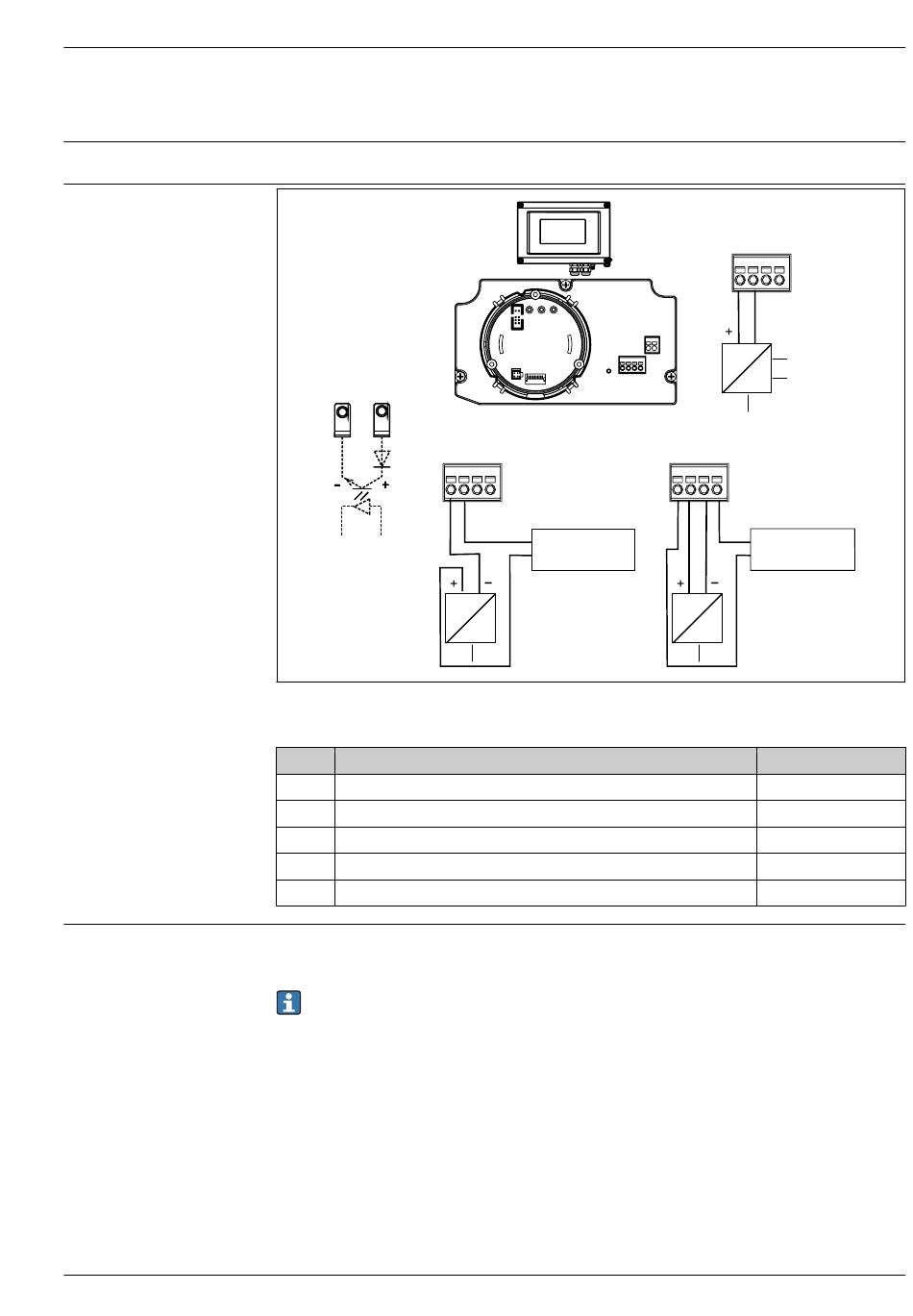

 2 Occupation des bornes de l' a fficheur de terrain
Borne Affectation des bornes
+ Signal de mesure (+) 4...20 mA
- Signal de mesure (-) 4...20 mA
1a, 1b Borne de raccordement pour le reste de l' i nstrumentation
2 Commutateur de seuil numérique (collecteur)
3 Commutateur de seuil numérique (émetteur)
Les entrées de câbles suivantes sont disponibles :
• 2x filetage NPT1/2
• 2x filetage M16
Le boîtier en plastique est muni de max. 5 entrées de câble. A la livraison, 3 d' e ntre elles sont
encore occultées. Vous pouvez ouvrir les entrées de câble à l' a ide d' u n outil adapté.
Le boîtier aluminium dispose également de 5 entrées de câble dont 3 sont occultées par des
bouchons aveugles.
+ - 1a1b
passif
1a 1b
-
Alim. de
transm.
+
I
Y
actif
+ -
2 3
-
OC
I
Y
+ - 1a 1b
-
Alim. de
transm.
+
I
Y
Entrée et sortie
Entrée signal
Entrée signal
Borne de référence
Sortie tout ou rien
Sortie tout ou rien
A0011165-FR
3
