RIA16
Raccordement électrique
Tension d'alimentation
Entrée de câble
Endress+Hauser
Alimentation électrique
Borne 2 ou 3
collecteur ouvert
3
2

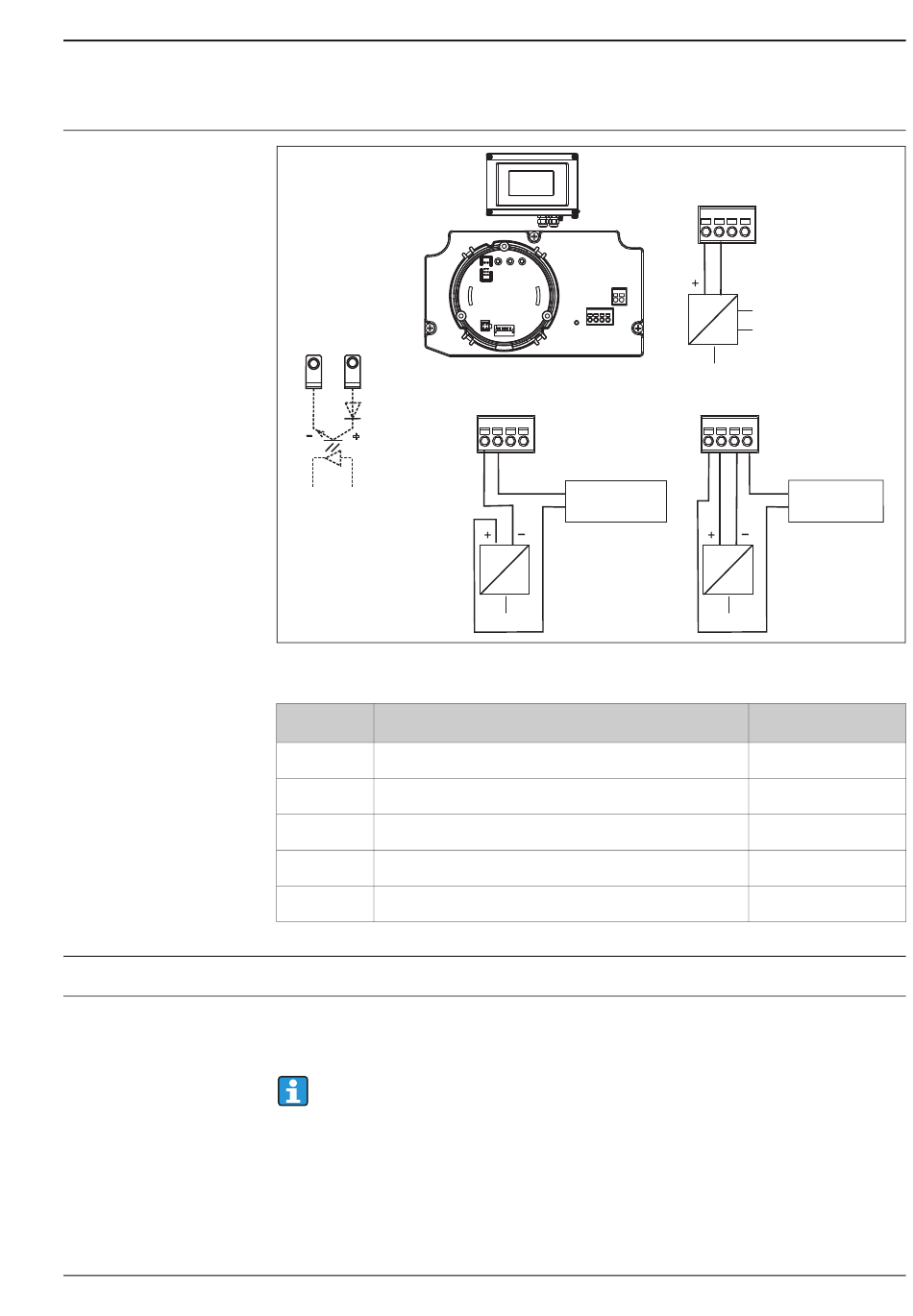

Occupation des bornes de l' i ndicateur de terrain
Borne
+
Signal de mesure (+) 4...20 mA
-
Signal de mesure (-) 4...20 mA
1a, 1b
Borne de raccordement pour le reste de l' i nstrumentation
2
Commutateur de seuil numérique (collecteur)
3
Commutateur de seuil numérique (émetteur)
L' a limentation se fait par boucle de courant 4...20 mA.
Les entrées de câbles suivantes sont disponibles :
• 2x filetage NPT1/2
• 2x filetage M16
Le boîtier synthétique est muni de max. 5 entrées de câble. A la livraison, 3 d' e ntre elles sont
encore occultées. le cas échéant elles pourront être ouvertes avec un outil adéquat.
Le boîtier aluminium dispose également de 5 entrées de câble dont 3 sont occultées par des
bouchons aveugles.
2 3
OC
+ - 1a1b
passif
+ -
1a 1b
-
Alim. de
transmetteur
+
I
Y
Affectation des bornes
actif
+ -
-
I
Y
+ -
1a 1b
-
Alim. de
transmetteur
+
I
Y
a0011165-de
Entrée et sortie
Entrée signal
Entrée signal
Borne de référence
Sortie commutation
Sortie commutation
3
