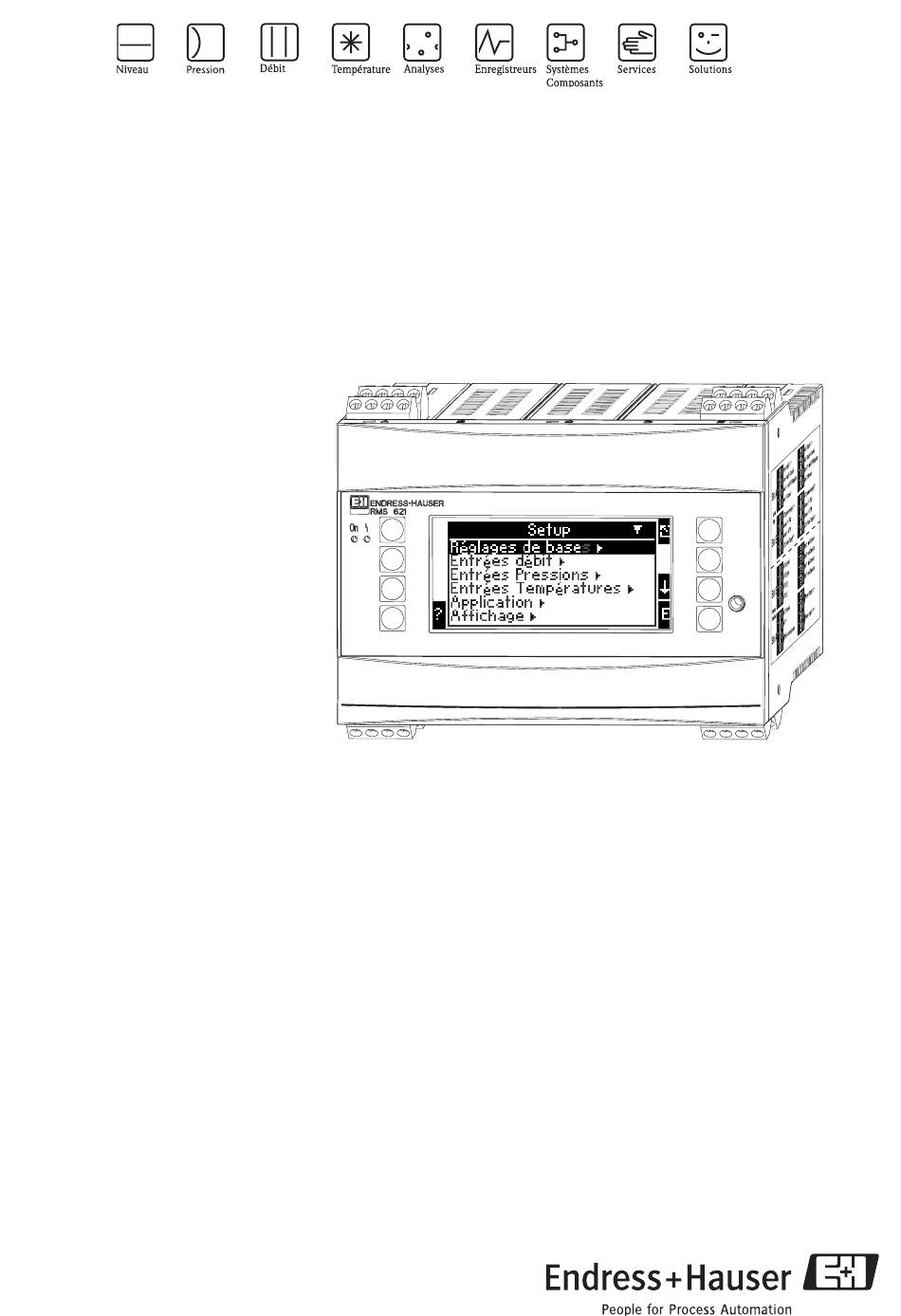

Manuel de mise en service

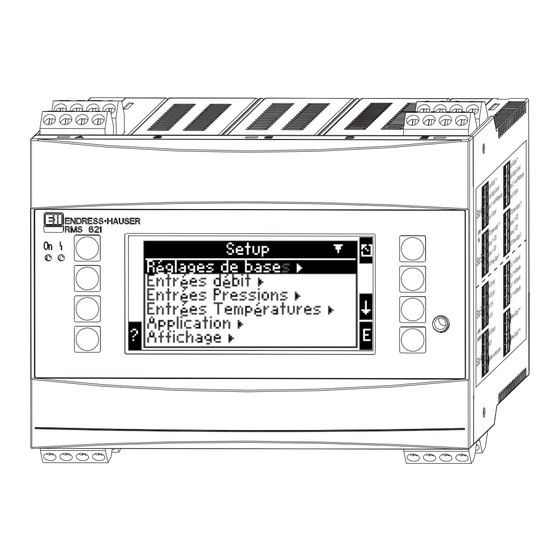

RMS621
Calculateur d'énergie
BA182R/14/fr/08.05
51009171
Version de soft :
3.0

Publicité

Table des Matières
loading

Manuels Connexes pour Endress+Hauser RMS621

Sommaire des Matières pour Endress+Hauser RMS621

  • Page 1 Manuel de mise en service RMS621 Calculateur d'énergie BA182R/14/fr/08.05 51009171 Version de soft :...
  • Page 2 RMS621 Aperçu Pour une mise en service rapide et simple : Conseils de sécurité Page 8 ⇓ Montage Page 11 ⇓ Raccordement Page 13 ⇓ Eléments d'affichage et de commande Page 23 ⇓ Mise en service Page 28 Accès rapide - via navigation - à la configuration pour une mise en service standard.

  • Page 3: Instructions Condensées

    RMS621 Instructions condensées " Attention! Les informations suivantes constituent le fil conducteur pour une mise en service simple de l'appa- reil, c'est à dire les réglages nécessaires sont représentés alors que les fonctions spéciales (par ex. tableaux, corrections etc) ne le sont pas.

  • Page 4: Exemple 2 : Différence De Chaleur Eau

    RMS621 Applications Application 1 : Energie de la vapeur Type de vapeur : Vapeur surchauffée Affecter le Débit 1, la Pression 1 et la Temp. 1.1 à la mesure de vapeur. Affichage Groupe 1 Masque d'affichage : 3 valeurs Valeur 1 (...4) : débit massique, somme masse, somme chaleur Groupe 2 : d'après le schéma ci-dessus sélectionner par ex.

  • Page 5: Réglages De Base Des Applications

    RMS621 Affichage Groupe 1 Masque d'affichage : 3 valeurs Valeur 1 (...4) : Débit 1, Débit de chaleur 1, Somme chaleur 1 Groupe 2 : d'après le schéma ci-dessus sélectionner par ex. Temp. 1.1, Temp. 1.2, Débit mas- sique 1, Somme masse 1.

  • Page 6: Applications Sur La Vapeur

    RMS621 Applications sur la vapeur Grandeurs d'entrée : Débit, Pression, Température1 (Température2) Débit Impulsion/PFM (par ex. Vortex) Analogique (par ex. Vortex) Pression différentielle (par ex. diaphragme) Entrée débit Entrée débit Débits spéciaux Capt. de débit : Volume Capt. de débit : Volume Pression diff./Diaphragme.../Vapeur...

  • Page 7: Table Des Matières

    RMS621 Sommaire Sommaire Conseils de sécurité ....8 11.2 Configuration mesure de débit ....67 Utilisation conforme .

  • Page 8: Conseils De Sécurité

    Conseils de sécurité RMS621 Conseils de sécurité Un fonctionnement sûr et sans danger du calculateur d'énergie et de débit est seulement garanti si le présent manuel a été lu et si ses instructions ont été respectées. Utilisation conforme Le calculateur d'énergie permet de mesurer des débits d'énergie et de produits dans l'eau et la vapeur ;...

  • Page 9: Symboles De Sécurité Utilisés

    RMS621 Conseils de sécurité Symboles de sécurité utilisés Les conseils de sécurité figurant dans le présent manuel sont mis en évidence à l'aide des symboles suivants : " Attention! Ce symbole signale les actions ou procédures risquant d'entraîner des dysfonctionnements ou la destruction de l'appareil si elles ne sont pas menées correctement.

  • Page 10: Identification

    Identification RMS621 Identification Désignation de l'appareil 2.1.1 Plaque signalétique Comparer la plaque signalétique sur l'appareil avec la figure suivante : Fig. 3 : Plaque signalétique du calculateur d'énergie (exemple) Référence de commande et numéro de série de l'appareil Mode de protection et température ambiante admissible Alimentation Entrée du capteur de température avec indications des gammes de mesure...

  • Page 11: Montage

    RMS621 Montage Montage Conditions de montage La température ambiante admissible (voir chap. "Caractéristiques techniques") doit être respectée lors du montage et en cours de fonctionnement. L'appareil est à protéger contre les effets thermi- ques. 3.1.1 Dimensions de montage Tenir compte de la longueur hors tout de l'appareil de 135 mm (correspond à 8F). D'autres dimen- sions figurent au chap.

  • Page 12: Montage De Cartes D'extension

    Montage RMS621 3.2.1 Montage de cartes d'extension L'appareil peut être équipé avec diverses cartes d'extension. Trois emplacements au maximum sont disponibles dans l'appareil. Les emplacements des cartes d'extension sont marqués sur l'appareil par B, C et D (→ fig. 5).

  • Page 13: Raccordement

    RMS621 Raccordement Raccordement Câblage en bref Fig. 6 : Occupation des slots (appareil de base) Occupation des bornes Borne (N° pos.) Occupation des bornes Slot Entrée Entrée + 0/4 à 20 mA/PFM/impulsion 1 A en haut devant (A I) Entrée courant/PFM/impulsion 1 Masse pour entrée 0/4 à...

  • Page 14: Raccordement De L'unité De Mesure

    Raccordement RMS621 Sortie + 0/4 à 20 mA/impulsion 1 E en bas derrière (E IV) Sortie courant/impulsion 1 Sortie - 0/4 à 20 mA/impulsion 1 Sortie + 0/4 à 20 mA/impulsion 2 Sortie courant/impulsion 2 Sortie - 0/4 à 20 mA/impulsion 2...

  • Page 15: Raccordement Énergie Auxiliaire

    RMS621 Raccordement 4.2.1 Raccordement énergie auxiliaire " Attention! • Avant le câblage de l'appareil, vérifier la concordance de la tension d'alimentation avec les indications sur la plaque signalétique • Pour la version 90 à 250 V AC (raccordement réseau), il faut prévoir à proximité de l'appareil (facilement accessible) un commutateur de séparation ainsi qu'un fusible (courant nominal...

  • Page 16: Capteurs Passifs

    Raccordement RMS621 Capteurs passifs Procédure de raccordement des capteurs alimentés par l'alimentation intégrée à l'appareil. Fig. 9 : Raccordement d'un capteur passif, par ex. à l'entrée 1 (Slot A I). Pos. 1 : Signal impulsion Pos. 2 : Signal PFM Pos.
  • Page 17 RMS621 Raccordement Capteur de débit avec sortie collecteur ouvert Remarque! Sélectionner une prérésistance R correspondante de manière à ce que I = 20 mA ne soit pas dépassé. max. Capteur de débit avec sortie courant passive (4 à 20 mA) Capteur de débit avec sortie courant active...

  • Page 18: Raccordement Des Sorties

    Raccordement RMS621 Capteur de pression avec sortie courant passive (4 à 20 mA) 4.2.3 Raccordement des sorties L'appareil dispose de deux sorties galvaniquement séparées, qui peuvent être configurées comme sortie analogique ou comme sortie impulsion active. De plus, il existe une sortie pour le raccorde- ment d'un relais et d'une alimentation de transmetteur.

  • Page 19: Raccordement Des Cartes D'extension

    RMS621 Raccordement 4.2.4 Raccordement des cartes d'extension Fig. 13 : Carte d'extension avec bornes Occupation des bornes carte d'extension universelle Borne (N° pos.) Occupation des bornes Slot Entrée / sortie 24 V alimentation capteur 1 B, C, D en haut devant Entrée courant/PFM/impulsion 1...

  • Page 20: Raccordement De L'unité D'affichage/De Commande Déportée

    Raccordement RMS621 Borne (N° pos.) Occupation des bornes Slot Entrée / sortie + RTD alimentation 2 B, C, D en haut derrière Entrée RTD 2 (B II, C II, D II) + RTD capteur 2 - RTD capteur 2 - RTD alimentation 2...

  • Page 21: Montage/Dimensions

    RMS621 Raccordement Montage/Dimensions Conseils de montage : • L'emplacement de montage doit être exempt de vibrations. • La température ambiante admissible en cours de service est de -20 à +60 °C. • Protéger l'appareil contre la chaleur. Procédure de montage en armoire électrique : Réaliser une découpe d'armoire de 138+1,0 x 68+0,7 mm (selon DIN 43700), la profondeur...

  • Page 22: Contrôle Du Raccordement

    Raccordement RMS621 Contrôle du raccordement Après l'installation électrique du transmetteur, procéder aux contrôles suivants : Etat et spécifications de l'appareil Remarques L'appareil ou le câble est-il endommagé (contrôle visuel) ? Raccordement électrique Remarques La tension d'alimentation concorde-t-elle avec les indications figurant sur la 90 à...

  • Page 23: Utilisation

    RMS621 Utilisation Utilisation Eléments d'affichage et de commande Remarque! L'appareil offre, selon l'application et sa construction, de nombreuses possibilités de réglages et de fonctions de soft. Comme aide supplémentaire lors de la programmation de l'appareil, il existe pour presque toutes les commandes un texte d'aide qui apparaît après activation de la touche "?".

  • Page 24: Affichage

    Utilisation RMS621 5.1.1 Affichage Fig. 17 : Affichage du calculateur d'énergie Pos. 1 : Affichage de la mesure Pos. 2 : Affichage de la position du menu de configuration – A : Symboles des touches – B : Menu de configuration actuel –...

  • Page 25: Verrouiller Le Paramétrage

    RMS621 Utilisation Utilisation du clavier Palm Caractère Fig. 18: Ex. : édition d'une désignation à l'aide du clavier Palm A l'aide de la flèche droite, placer le curseur devant le caractère devant lequel doit être inséré un caractère. Si le texte complet doit être effacé et réécrit, placer le curseur à l'extrême droite.

  • Page 26: Exemple D'utilisation

    Utilisation RMS621 5.2.3 Exemple d'utilisation Vous trouverez une description détaillée de l'utilisation sur site à l'appui d'un exemple d'application au chap. 6.4 'Applications spécifiques'. Représentation de messages erreurs L'appareil distingue en principe deux types d'erreurs : • Erreur système : Ce groupe englobe tous les défauts d'appareils par ex. erreur de communication, défaut de hardware etc.

  • Page 27: Communication

    RMS621 Utilisation Réglage du type de défaut pour erreur process Les erreurs process sont définies comme messages d'avertissement en usine. Vous pouvez modifier le mode défaut pour les erreurs process c'est à dire une erreur process pourra être signalée par un message d'alarme.

  • Page 28: Mise En Service

    Mise en service RMS621 Mise en service Contrôle de l'installation Il convient de s'assurer que tous les contrôles finaux ont été effectués avant de mettre l'appareil en service : • Voir chap. 3.3 "Contrôle de l'installation" • Checkliste chap. 4.3 "Contrôle du raccordement"...

  • Page 29: Configuration D'appareil

    RMS621 Mise en service Messages erreurs Après la mise sous tension ou le paramétrage de l'appareil il apparait dans l'affichage déporté/l'unité de commande brièvement le message "Communication problem", jusqu'à ce qu'une connexion stable ait pu être établie. Si ce message défaut est affiché en cours de fonctionnement, contrôler le câblage du calculateur d'énergie et s'assurer que le taux de Baud et l'adresse d'appareil correspondent à...
  • Page 30 Mise en service RMS621 Fonction (position de Description menu) Groupe Sélection de certains groupes avec valeurs d'affichage. Affichage Affichage alterné des groupes, réglage dans le menu Setup "Affichage". Liste des défauts Recherche rapide des défauts d'appareil actuels. Etats des compteurs Lecture ou remise à...

  • Page 31: Menu Principal - Setup

    RMS621 Mise en service 6.3.3 Menu principal - Setup Le menu de Setup sert à la configuration du calculateur d'énergie. Dans les sous-chapitres et tableaux suivants sont repris et décrits tous les paramètres de configuration du calculateur d'énergie. Procédure de réglage du calculateur d'énergie Sélectionner les unités systèmes (réglages d'appareil).
  • Page 32 Mise en service RMS621 Fonction (position de Réglage de paramètre Description menu) Mode défaut Catégorie d'erreur Réglage usine - Mode défaut lors de l'apparition d'erreurs process. Par réglage au choix usine, toutes les erreurs process sont signalés par un message d'avertissement.
  • Page 33 RMS621 Mise en service Setup → entrées Remarque! Selon son équipement, le calculateur d'énergie dispose de 4 à 10 entrées courant, PFM, impulsions et RTD pour la réception de signaux débit, température et pression. Entrées débit Le calculateur d'énergie supporte tous les principes de mesure du débit usuels (volume, masse, pres- sion différentielle).
  • Page 34 Mise en service RMS621 Fonction (position de Réglage de paramètre Description menu) Base de temps .../s; .../min; .../h; .../d Base de temps pour l'unité de débit au format : X par unité de temps sélectionnée. Remarque! Seulement visible si l'unité système "Quelconque" a été...
  • Page 35 RMS621 Mise en service Fonction (position de Réglage de paramètre Description menu) Correction Possibilité de correction de la mesure de débit. Lors de la sélec- tion de "OUI" on peut définir la caractéristique du capteur dans le tableau de correction et on peut compenser l'effet de la tem- pérature sur le capteur de débit (voir "Coefficient de dilatation...

  • Page 36: Débits Spéciaux

    Mise en service RMS621 Débits spéciaux Fonction (position de Réglage de paramètre Description menu) Débits spéciaux Pression différentielle 1, 2, Configuration d'un ou de plusieurs capteurs de pression diffé- rentielle (transmetteur DP). Débit moyen Remarque! A n'utiliser que si le transmetteur DP émet un signal pression pouvant être mis à...
  • Page 37 RMS621 Mise en service Fonction (position de Réglage de paramètre Description menu) Début d'échelle mbar Début d'échelle de la pression différentielle à 0 ou 4 mA. in/H Fin d'échelle mbar Fin d'échelle pour la pression différentielle à 20 mA. in/H Facteur Facteur K pour la description de la valeur de résistance des...
  • Page 38 Mise en service RMS621 Fonction (position de Réglage de paramètre Description menu) B. gamme 1 A-10; A-110; B-112; Borne pour le raccordement du transmetteur de pression différentielle avec la gamme de mesure la plus petite B-113; C-112; C-113; D-112; D-113 B.

  • Page 39: Entrées Pression

    RMS621 Mise en service Entrées pression Fonction (position de Réglage de paramètre Description menu) Désignation Pression 1-3 Désignation du capteur de pression, p. ex. "Pression entrée" (max. 12 caractères). Type de signal sélectionner Sélection du type de signal du capteur de pression. Avec "Pré- 4-20 mA réglage"...

  • Page 40: Entrées Température

    Mise en service RMS621 Entrées température Fonction (position de Réglage de paramètre Description menu) Désignation Température 1-6 Désignation du capteur de température, par ex. "Temp entrée" (max. 12 caractères). Type de signal sélectionner Sélection du type de signal du capteur de température. Avec 4-20 mA "Préréglage", l'appareil utilise une valeur de température pré-...
  • Page 41 RMS621 Mise en service Setup → Application Applications calculateur d'énergie : • Vapeur : Masse - Quantité de chaleur - Quantité de chaleur nette - Différence de chaleur • Eau : Quantité de chaleur - Différence de chaleur Jusqu'à trois applications différentes peuvent être traitées simultanément. La configuration d'une application est possible sans restriction pour les applications déjà...
  • Page 42 Mise en service RMS621 Fonction (position de Réglage de paramètre Description menu) Sens d'écoulement constant Indication sur le sens d'écoulement dans le circuit de chauffage variable en cas de mode bidirectionnel. Remarque! Seulement pour mode de fonction bidirectionnel Borne signal sens...
  • Page 43 RMS621 Mise en service Unités Réglage des unités pour les totalisateurs et grandeurs de process. Remarque! Les unités sont préréglées automatiquement en fonction de l'unité système choisie (Setup : Setup de base → Unités système). Une définition des unités système importantes figure au chap. 11 du présent manuel.
  • Page 44 Mise en service RMS621 Fonction Réglage de paramètre Description (position de menu) Chaleur 0 à 99999999,9 Totalisateur de chaleur pour l'application sélectionnée. Peut Chaleur (-) * être réglé et remis à zéro. Masse 0 à 99999999,9 Totalisateur de masse pour l'application sélectionnée. Peut être Masse (-) * réglé...
  • Page 45 RMS621 Mise en service Setup → Affichage L'affichage de l'appareil est librement configurable. Jusqu'à 6 groupes, avec resp. 1 à 8 valeurs de process librement définissables peuvent être affichés individuellement ou en alternance. Pour cha- que application les principales valeurs sont automatiquement affichées dans deux fenêtres (groupes), ceci n'est pas valable lorsque les groupes d'affichage ont déjà...

  • Page 46: Sorties Analogiques

    Mise en service RMS621 Setup → Sorties Sorties analogiques Noter que ces sorties ainsi que les sorties analogiques et impulsion peuvent être utilisées, le type de signal pouvant être sélectionné via le réglage. Selon l'équipement (cartes d'extension) on dispose entre 2 et 8 sorties.

  • Page 47: Sorties Impulsions

    RMS621 Mise en service Sorties impulsions La fonction sortie impulsions peut être réglée au moyen d'une sortie active, passive ou d'un relais. Selon l'équipement on dispose entre 2 et 8 sorties. Fonction (position de Réglage de paramètre Description menu) Désignation Impulsion 1 à...
  • Page 48 Mise en service RMS621 Fonction (position de Réglage de paramètre Description menu) Impulsion Type négatif Permet l'édition des impulsions en sens positif ou négatif (par positif ex. pour totalisateurs électronique externes) : • ACTIF : l'alimentation interne est utilisée (+24 V) •...
  • Page 49 RMS621 Mise en service Fonction (position de Réglage de paramètre Description menu) Simulation 0,0 Hz - 0,1 Hz - 1,0 Hz - La fonction de la sorte impulsion est simulée avec ce réglage. 5,0 Hz - 10 Hz - 50 Hz - La simulation est active lorsque le réglage n'est pas "off".
  • Page 50 Mise en service RMS621 Fonction (position de Réglage de paramètre Description menu) Source de signal Débit 1, Débit chaleur 1, Sources de signal pour le seuil sélectionné. Somme masse 1, Débit 2, Remarque! etc. Le nombre des sources de signal dépend du nombre des sélectionner...

  • Page 51: Applications Spécifiques Client

    RMS621 Mise en service Remarque! Une description détaillée de l'intégration de l'appareil dans un système PROFIBUS figure dans le manuel de mise en service (voir chap. 8 "Accessoires") : PROFIBUS Interface Modul HMS AnyBus Communicator for PROFIBUS Setup → Service Menu service.
  • Page 52 Mise en service RMS621 1. Capteur de débit (menu Débit) Débit 1, Type de signal: PFM, Facteur K : 8,9, Coeff. th. A : 4,88x10 (Exemple d'utilisation, voir figure à gauche). 2. Capteur de pression (Setup/Pression) : Pression 1, Type de signal : 4 à 20 mA, Début d'échelle 0,005 bar,...

  • Page 53: Maintenance

    RMS621 Maintenance Fig. 24 : Affichage alterné automatique de différents groupes Maintenance Aucune maintenance particulière n'est nécessaire pour l'appareil. Accessoires Désignation Référence ® Câble interface RS232 3,5 mm avec douille, avec logiciel PC ReadWin 2000, pour une RMS621A-VK liaison au PC Affichage déporté...

  • Page 54: Suppression Des Défauts

    Suppression des défauts RMS621 Suppression des défauts Recherche des défauts Commencer toute recherche de défaut avec les check-lists ci-après , si des défauts sont apparus au cours de la mise en service ou du fonctionnement. Des questions ciblées vous guideront jusqu'à...

  • Page 55: Messages Erreurs Process

    RMS621 Suppression des défauts Messages erreurs process Indications affichées Cause Suppression Défaut de config. : • Programmation erronée ou incomplète ou perte • Vérifier que les positions nécessaires ont été de données d'étalonnage définies avec des valeurs plausibles. • Pression •...
  • Page 56 Suppression des défauts RMS621 Indications affichées Cause Suppression Rupture de ligne : "Nom voie" "Nom signal" Courant à l'entrée inférieur à 3,6 mA (pour réglage • Vérifier le paramétrage du capteur 4 à 20 mA) ou supérieur à 21 mA.

  • Page 57: Pièces De Rechange

    RMS621 Suppression des défauts Indications affichées Cause Suppression Diff. de temp. min. Différence de temp. min. réglée non atteinte, c'est Le cas échéant réduire le débit de fuite. (voir à dire la différence de température est considérée chap. 6.3.3) comme nulle.
  • Page 58 Suppression des défauts RMS621 Pos. Référence Pièce de rechange RMS621A-UA Carte d'extension universelle (PFM/Impulsion/Analogique/TPS) complète y compris bornes et châssis de fixation 51000780 Borne de réseau 51004062 Borne relais/TPS 51004063 Borne analogique 1 (PFM/Impulsion/Analogique/TPS) 51004064 Borne analogique 2 (PFM/Impulsion/Analogique/TPS) 51004067 Borne température 1 (Pt100/Pt500/Pt1000)

  • Page 59: Retour De Matériel

    RMS621 Suppression des défauts Retour de matériel Pour tout retour, par ex. en cas de réparation, bien emballer le matériel. Une protection optimale est assurée par l'emballage d'origine. Les réparations doivent seulement être effectuées par le service après-vente de votre fournisseur. Un aperçu du réseau SAV E+H figure au dos du présent manuel.

  • Page 60: Caractéristiques Techniques

    Caractéristiques techniques RMS621 Caractéristiques techniques 10.0.1 Grandeurs d'entrée Grandeurs de mesure Courant, PFM, impulsions, température Signaux d'entrée Débit, pression différentielle, pression, température, densité Gamme de mesure Grandeurs de mesure Grandeurs d'entrée Courant • 0/4 à 20 mA +10 % de dépassement •...

  • Page 61: Grandeurs De Sortie

    RMS621 Caractéristiques techniques 10.0.2 Grandeurs de sortie Signal de sortie Courant, impulsions, alimentation de transmetteur et sortie commutation Séparation galvanique Appareil de base : Raccordement Alime Entrée Entrée Entrée Sortie Interface Alim. avec désignation nta- 1/2 alim. tempéra- RS232/ transm.
  • Page 62 Caractéristiques techniques RMS621 Nombre Nombre : • 2 x 0/4 à 20 mA/impulsion (dans l'appareil de base) Nombre max. : • 8 x 0/4 à 20 mA/impulsion (en fonction du nombre de cartes d'extension) • 6 x numériques passives (en fonction du nombre de cartes d'extension) Sources de signal Toutes les entrées multifonctions disponibles (courant, PFM ou impulsions) ainsi que les résultats...

  • Page 63: Energie Auxiliaire

    RMS621 Caractéristiques techniques Alimentation de transmetteur et alimentation externe • Alimentation de transmetteur, bornes de raccordement 81/82 ou 81/83 (en option cartes d'extension universelles 181/182 ou 181/183) : Tension de sortie max. 24 V DC ± 15% Impédance < 345 Ω...

  • Page 64: Conditions Ambiantes

    Caractéristiques techniques RMS621 Produit Grandeur Gamme Gamme de mesure température 0 à 800 °C Vapeur Gamme de mesure pression 0 à 1000 bar Intervalle de mesure et de calcul 500 ms 10.0.5 Conditions de montage Conseils de montage : Emplacement de montage Dans l'armoire électrique sur rail profilé...

  • Page 65: Niveau D'affichage Et De Commande

    RMS621 Caractéristiques techniques 10.0.7 Construction Forme, dimensions Fig. 26: Boitier pour rail profilé selon EN 50 022-35; dimensions en mm Poids • Appareil de base : 500 g (version la plus complète avec cartes d'extension) • Unité de commande déportée : 300 g Matériaux...

  • Page 66: Documentation Complémentaire

    10.0.9 Certificats et agréments Marque CE Le système de mesure satisfait aux exigences légales des directives CE. Endress+Hauser confirme la réussite des tests par l'appareil en y apposant la marque CE. Agrément Ex Votre agence E+H vous renseignera sur les versions Ex actuellement livrables (ATEX, FM, CSA, etc.).

  • Page 67: Annexe

    RMS621 Annexe Annexe 11.1 Définition des principales unités système Volume 1 barrel, définition voir "Setup → Application" 1 gallon US, correspond à 3,7854 litres igal Gallon impérial, correspond à 4,5609 litres 1 Litre = 1 dm 1 hectolitre = 100 litres correspond à...

  • Page 68: Calcul Du Débit D'après Le Principe De La Pression Différentielle

    Annexe RMS621 11.2.1 Calcul du débit d'après le principe de la pression différentielle Le RMx621 offre deux possibilités pour la mesure de pression différentielle : • principe traditionnel de pression différentielle • principe amélioré de pression différentielle Principe traditionnel de pression différentielle Principe amélioré...

  • Page 69: Mesure De Débit Avec Capteur V-Cone

    RMS621 Annexe ƒ = facteur de correction (facteur K ou valeur du tableau de correction) d = diamètre intérieur de conduite ∆P = pression différentielle ρ = densité à l'état de fonctionnement Exemple : Mesure de débit dans une conduite de vapeur à l'aide d'une sonde de Pitot Deltatop •...
  • Page 70 Annexe RMS621 Comment doit-on régler le transmetteur et le capteur ? Capteur Transmetteur 1. Procédure Aucune donnée disponible par le biais du diamètre de conduite et du rapport de diamètres ß traditionnelle (facteur K pour sonde de pitot). a) (défaut) Entrée débit (volume de service ou masse)

  • Page 71: Calcul De Moyenne

    RMS621 Annexe Fig. 28 : Mode "Splitting Range" Calcul de moyenne La fonction "calcul de moyenne" offre la possibilité de mesurer une grandeur d'entrée au moyen de plusieurs capteurs en différents endroits et d'en déduire la moyenne. Cette fonction est utile lorsque plusieurs points de mesure sont requis au sein d'une même installation, afin de déterminer la gran-...

  • Page 72: Index

    RMS621 Index Index Position de montage ......11 Affichage ....... 24, 28, 52 Appareil de base .

  • Page 73: Fiche De Configuration

    Fiche de configuration Client Cartes extension Référence Emplacement Type N° app. Universelle Traité par Temp. Application Produit Type application Débit Type signal Début éch. Fin éch. Val. impuls. Unité Pression Type signal Début éch. Fin éch. Unité Température Type signal Début éch.
  • Page 75 Matrice de programmation Réglage de base Date-heure Unité système Code Mode défaut Entrée texte Divers Affichage Groupe Affichage alterné Représentation Contraste Utilisateur Catégorie erreur Entrée texte Désignation app. Heure commutation OIML App. principal Date Unité sys. Groupes 1...6 Groupes 1...6 Affich.
