Manuel de mise en service
Additif
RMx621 avec interface ModBus V3.03.00
Connexion au système ModBus-IDA
BA231R/14/fr/08.09
71028888
MS-Word

Publicité

Table des Matières
loading

Sommaire des Matières pour Endress+Hauser RMx621

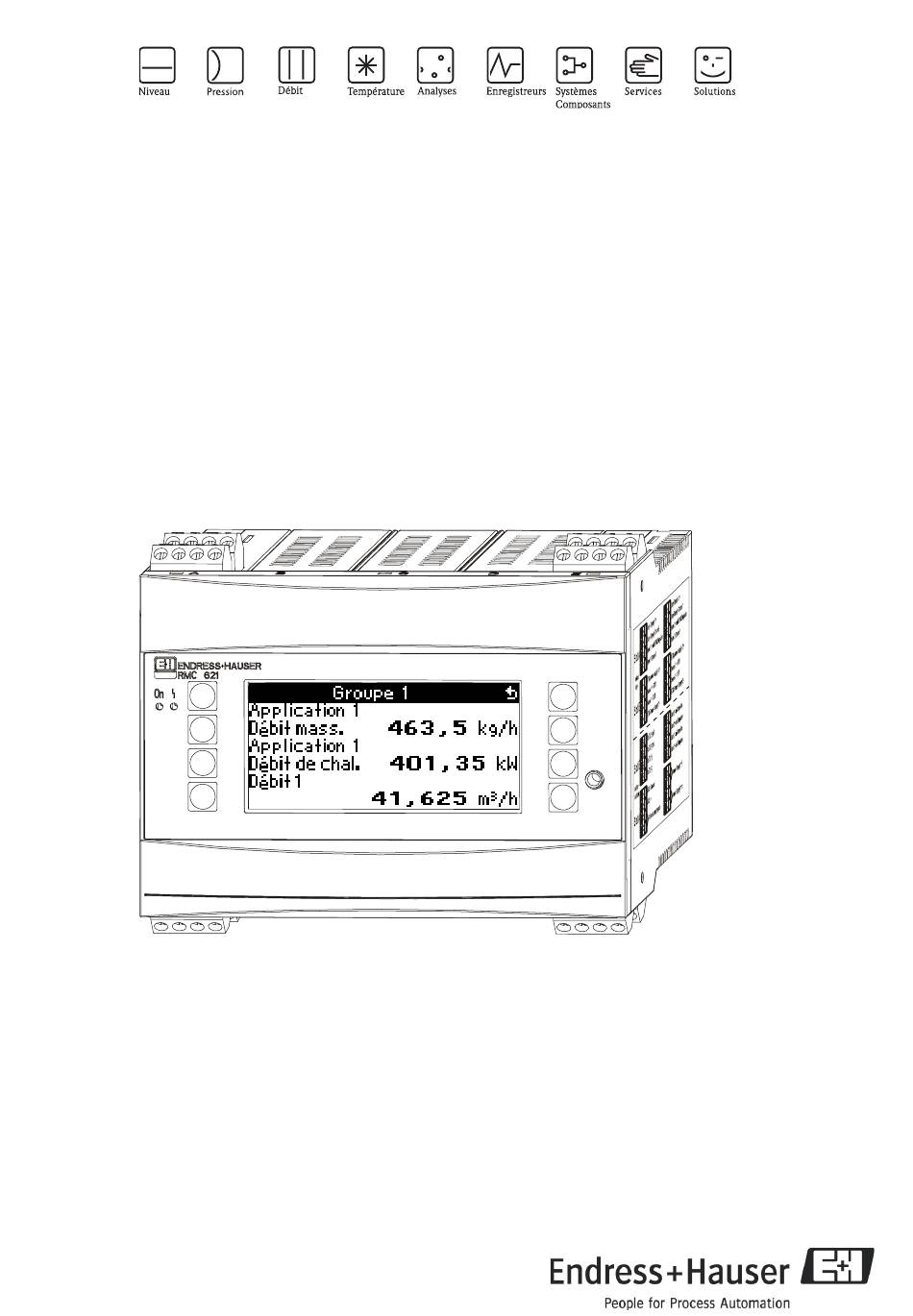

  • Page 1 Manuel de mise en service Additif RMx621 avec interface ModBus V3.03.00 Connexion au système ModBus-IDA BA231R/14/fr/08.09 71028888 MS-Word...
  • Page 2 ModBus pour RMx621 ---------------------------------------------------------------------------------------------------------------------------- Endress+Hauser...
  • Page 3: Table Des Matières

    4.3 Déroulement des demandes ...................... 8 4.3.1 Du maitre au RMx621 ....................... 8 4.3.2 Réponse du RMx621 en cas de demande ayant réussi ............9 4.3.3 Réponse du RMx621 en cas de demande ayant échoué ............9 4.3.4 Code erreur ........................9 5 Suppression de défauts ........................
  • Page 4: Généralités

    1.2 Livraison • Le présent manuel • Le calculateur d'énergie / l'Application Manager RMx621 avec option ModBus • Le manuel de mise en service pour RMx621 En cas de pièces manquantes, veuillez contacter votre fournisseur ! Tenir compte des symboles suivants : Remarque : informations sur la mise en service et le fonctionnement Attention : un non-respect peut entraîner un défaut ou un dysfonctionnement de l’appareil !
  • Page 5: Montage

    2.1 Conditions préalables L’option ModBus est disponible à partir de la version de firmware V3.03.00 du calculateur d’énergie RMx621 et à partir de la version de firmware V01.01.00 de l'Application Manager RMM621. 2.2 Raccordements et bornes Connexion du RMx621 avec un système ModBus.
  • Page 6: Mise En Service

    ModBus pour RMx621 ---------------------------------------------------------------------------------------------------------------------------- 3 Mise en service 3.1 Configuration de l’interface ModBus sur le RMx621 Tous les paramètres essentiels pour l’interface ModBus se trouvent pour les calculateurs d'énergie RMS/RMC621 dans le menu : • „Setup – Communication - RS485/MODBUS (1)“ ou •...
  • Page 7: Transmission De Données

    : 36ème valeur mesurée (32-Bit-Float, High Byte d’abord) 4.1.1 Unités pour la transmission des valeurs mesurées Les unités pour la transmission des valeurs mesurées sont réglées dans le menu setup du RMx621. Menu Setup É Communication É ModBus É Unités Régler l’unité...
  • Page 8: Déroulement Des Demandes

    Pression différentielle --> défaut général Aucune valeur n’est affectée au registre dans le Setup du ModBus Sur ordre du maitre, le registre de démarrage et le nombre des registres à lire sont envoyés au RMx621. 4.3 Déroulement des demandes 4.3.1 Du maitre au RMx621 ga fk r1 r0 a1 a0 c1 c2 Adresse d'appareil (1..247)
  • Page 9: Réponse Du Rmx621 En Cas De Demande Ayant Réussi

    01 : Fonction inconnue 02 : Registre de démarrage non valable 03 : Nombre de registres à lire non valable Remarque : Dans le cas d’erreurs de checksum ou de parité dans la demande du maitre, le RMx621 ne répond pas. Endress+Hauser...
  • Page 10: Suppression De Défauts

    ---------------------------------------------------------------------------------------------------------------------------- 5 Suppression de défauts 5.1 Pas de communication avec RMx621 En l’absence de communication avec le RMx621 via le ModBus, il convient de vérifier les éventualités suivantes : • Le Setup dans le RMx621 a-t-il été correctement terminé ? •...
