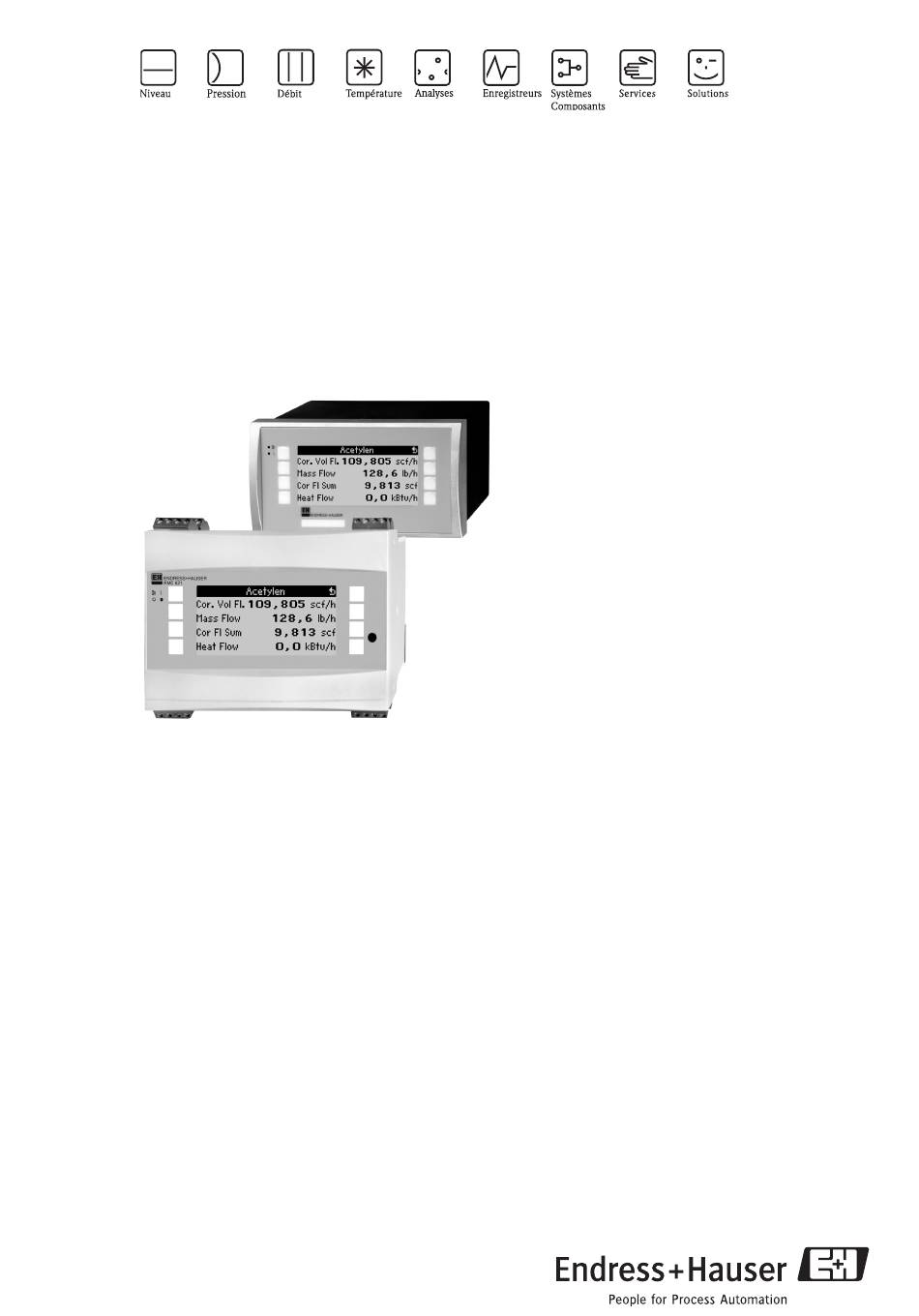

Information technique
RMC621
Calculateur de débit et d'énergie universel pour les gaz, les
liquides et la vapeur d'eau
Domaines d'application
• Contrôle énergétique
• Industrie chimique
• Chauffage et climatisation
• Industrie pharmaceutique
• Industrie alimentaire
• Installations et construction mécanique
• Pétrole et pétrochimie
Avantages en bref
• Calcul de gaz, liquides, vapeur et eau
• Entrées à sécurité intrinsèque (option)
• Calcul simultané de max. 3 applications de mesure,
également sur des produits différents
• Calculs de process très précis (densité, enthalpie,
compressibilité) sur la base d'équations ou de tableaux
mémorisables avec données de produit
• Standard de calcul : IAPWS-IF 97, NX-19, SGERG88
et AGA8 (en option), équations gaz réels (SRK, RK),
ISO 5167, tables de linéarisation
• Utilisable avec tous les systèmes de mesure de débit
usuels uni- et bidirectionnels (Vortex, turbine, DEM,
diaphragme, tube de pitot, etc.)
• Interface Profibus (en option)
• Entrée compensée pour signal de densité
TI098R/14/fr/07.06
• Fonction journal pour les défauts et modifications de
paramètres avec date et heure
• Paramétrage et configuration via logiciel PC
®
ReadWin
2000
• Extension modulaire des entrées et sorties
• Affichage LCD rétroéclairé grand format avec change-
ment de couleur en cas de défaut

Publicité

Table des Matières
loading

Manuels Connexes pour Endress+Hauser RMC621

Sommaire des Matières pour Endress+Hauser RMC621

  • Page 1 Information technique RMC621 Calculateur de débit et d'énergie universel pour les gaz, les liquides et la vapeur d'eau Domaines d'application • Fonction journal pour les défauts et modifications de paramètres avec date et heure • Contrôle énergétique • Paramétrage et configuration via logiciel PC •...

  • Page 2: Principe De Fonctionnement Et Construction

    Le nombre des entrées et sorties, relais et alimentations de transmetteur peut être augmenté individuellement par le biais de max. trois cartes embrochables. Procédure de calcul Le calculateur de débit et d'énergie RMC621 compense les mesures de débit, de liquide et de vapeur selon les méthodes de calcul suivantes : Gaz : •...
  • Page 3 RMC621 Applications (Volume normé/Masse/Quantité de chaleur) Calcul du débit volumique normé de gaz et de la masse gazeuse à l'aide des propriétés du gaz stockées dans le calculateur de débit. La détermination du volume de gaz normé est réalisée après prise en compte des effets de la pression, de la température et de la compressibilité...
  • Page 4 RMC621 Vapeur (Masse/Quantité de chaleur/Différence de chaleur) Calcul du débit massique et de l'énergie dans une conduite de vapeur à partir des grandeurs de process débit, pression et température. En mode vapeur saturée, le calcul du débit massique s'effectue à partir de deux gran- deurs d'entrée (compensé...

  • Page 5: Grandeurs D'entrée

    RMC621 Grandeurs d'entrée Grandeurs de mesure Courant, PFM, impulsions, température Signaux d'entrée Débit, pression différentielle, pression, température, densité Gamme de mesure Grandeurs de mesure Grandeurs d'entrée Courant • 0/4 à 20 mA +10 % de dépassement • Courant d'entrée max. 150 mA •...

  • Page 6: Grandeur De Sortie Courant - Impulsion

    RMC621 Raccordement Ali- Entrée Entrée Entrée Sortie Interface Alim. avec désignation men- 1/2 alim. tempéra- RS232/ transm. des bornes tation 0/4 à 20 mA/ transm. ture 0 à 20 mA/ 485 face externe (L/N) PFM/Impul- (82/81) ou 1/2 (1/5/ Impulsion...

  • Page 7: Sortie Commutation

    Tension de sortie max. 24 V DC ± 15% Impédance < 345 Ω Courant de sortie max. 22 mA (pour U > 16 V) sortie • Caractéristiques techniques RMC621 : ® La communication HART n'est pas compromise Nombre : 2 (dans l'appareil de base) Nombre max.

  • Page 8: Energie Auxiliaire

    Energiemanager Anzeige-Bedien-Einheit 101 102 Occupation des bornes du RMC621 - Appareil de base + cartes d'extension (en option) Tension d'alimentation • Alimentation basse tension : 90 à 250 V AC 50/60 Hz • Alimentation très basse tension : 20 à 36 V DC ou 20 à 28 V AC 50/60 Hz Consommation 8 à...

  • Page 9: Précision De Mesure

    RMC621 Données de raccordement RS232 interfaces – Raccordement : douille de jack 3,5 mm face avant ® – Protocole de transmission : ReadWin 2000 – Taux de transmission : max. 57.600 Baud RS485 – Raccordement : bornes embrochables 101/102 (dans l'appareil de base) ®...

  • Page 10: Conditions Ambiantes

    RMC621 Position de montage Pas de restriction Conditions ambiantes Température ambiante -20 à 60 °C Température de stockage -30 à 70 °C Classe climatique Selon CEI 60 654-1 Classe B2 / EN 1434 Classe ’C’ (Pas de condensation admissible) Sécurité électrique selon CEI 61010-1 : Environnement <...

  • Page 11: Niveau D'affichage Et De Commande

    (l = 3 m) à l'interface intégrée RS485. Un fonctionnement en parallèle de l'unité de com- mande et d'affichage avec affichage interne au RMC621 est possible. Unité de commande et d'affichage pour montage en armoire électrique (disponible en option ou comme accessoire);...

  • Page 12: Certificats Et Agréments

    Les tableaux de densité, pouvoir calorifique et compressibilité peuvent être affichés librement ou mémorisés. Certificats et agréments Marque CE Le système de mesure satisfait aux exigences légales des directives CE. Endress+Hauser confirme la réussite des tests par l'appareil en y apposant la marque CE. Agrément Ex Votre agence E+H vous renseignera sur les versions Ex actuellement livrables (ATEX, FM, CSA, etc.).

  • Page 13: Informations De Commande

    RMC621 Normes et directives externes • CEI 60529 : Protection par le boîtier (codes IP) • CEI 61010 : Directives de sécurité pour les appareils électriques de mesure, de commande, de régulation et de laboratoire • EN 61326 (CEI 1326) : Compatibilité...
  • Page 14 RMC621 Emplacement D occupé par Entrées/sorties D non occupées Entrées D : 2 x 0/4 à 20 mA/PFM/Impulsion avec alim. de transmetteur Sorties D : 2 x 0/4 à 20 mA/Impulsion 2 x digital, 2 x relais (contact de fermeture) Entrées D : 2 x Pt100/500/1000...
  • Page 15 RMC621 Aide de sélection - Présenta- Le tableau suivant reprend les références de commande des cartes d'extension avec les applications possibles tion du produit du calculateur d'énergie RMC621 : Référence de commande (cartes Applications dans un appareil Nombre d'entrées d'extension) 1 x impulsion de débit...

  • Page 16: Accessoires

    Entrées : 2 x 0/4 à 20 mA/PFM/impulsion avec alim. de transmetteur CEI : 2 x 0/4 à 20 mA/Impulsion 2 x digital, 2 x relais Documentation complémentaire ❑ Brochure 'Calculateurs d'énergie' (PG 006R) ❑ Manuel de mise en service 'RMC621’ (BA 144R) Deutschland Österreich Schweiz...
