Manuel de mise en service
5

Connexion de la sonde et de la fibre optique

La sonde Rxn-46 se connecte à l' a nalyseur Raman Rxn avec l'un des moyens suivants :
• Ambr® : câble électro-optique (EO) à fibre EO
• Biostat STR® : Convertisseur(s) de fibres EO vers câble à fibre EO ou Fiber Channel (FC) vers EO pour les systèmes
non intégrés
Le câble à fibre optique est vendu séparément et est disponible par incréments de 5 m (16.4 ft) jusqu'à 200 m
(656.2 ft), la longueur étant limitée par l'application.
Voir le manuel de mise en service de l'analyseur Raman Rxn pour les détails de raccordement de l' a nalyseur.
Câble à fibre EO
Le câble à fibre optique EO vers EO relie la sonde Rxn-46 à l'analyseur intégré à l' a ide d'un connecteur unique et
robuste qui contient les fibres optiques d'excitation et de collecte ainsi qu'un verrouillage électrique du laser.
Câble FC
Le câble de type FC relie la sonde Rxn‑40 à l' a nalyseur non intégré comme suit :
• Connecteur de verrouillage électrique
• Fibre d'excitation pour sortie laser – Jaune (YE)
• Fibre de collecte pour entrée spectrographe – Rouge (RD)
Un convertisseur de fibre FC vers EO est ensuite utilisé pour raccorder le câble FC à la sonde Rxn-46.
12

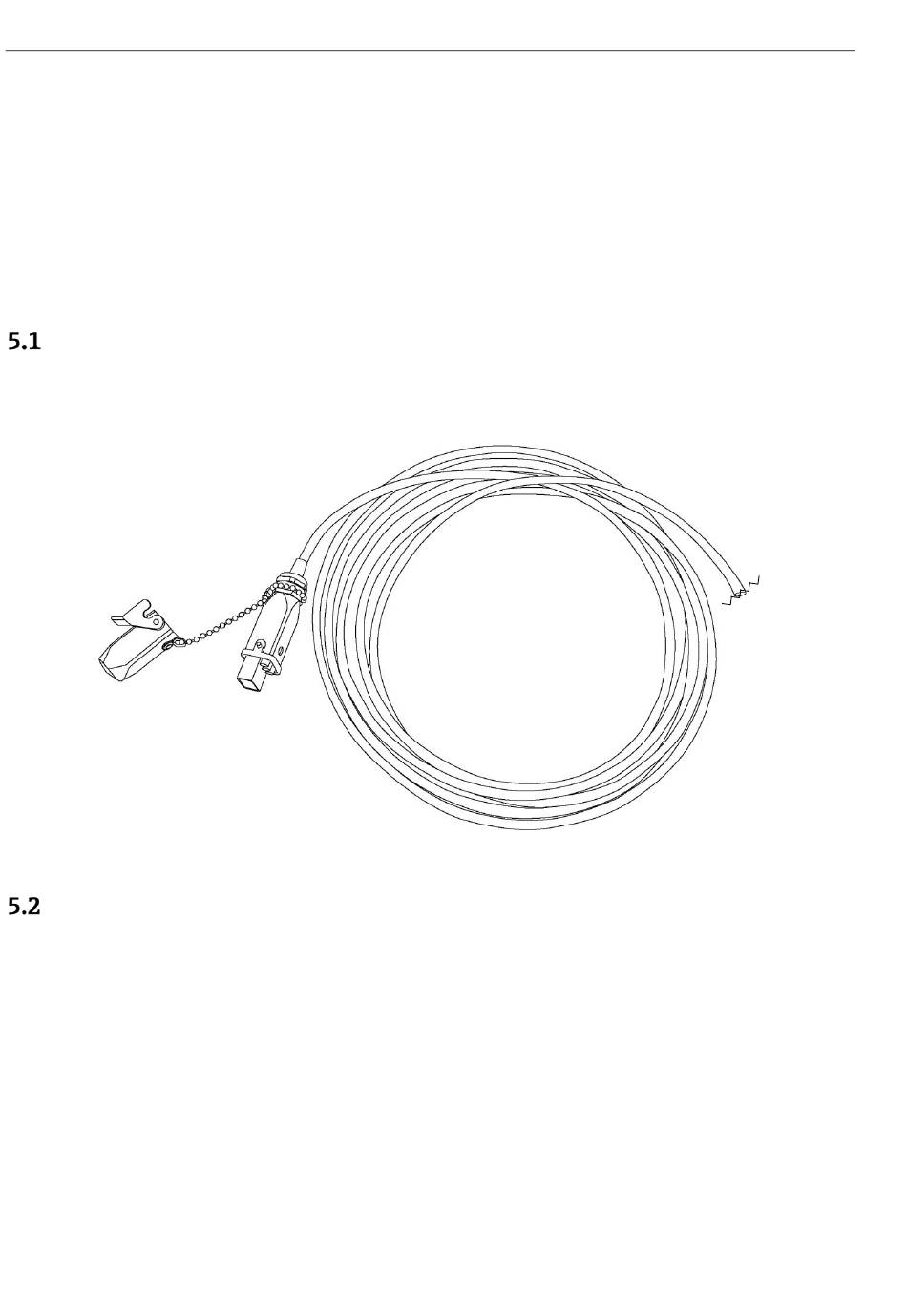

Figure 3. Câble à fibre EO avec le connecteur pour l'analyseur
Sonde de spectroscopie Raman Rxn-46
A0048938
