6

Montage

La sonde Rxn-46 s'interface uniquement avec les éléments compatibles BioPAT® Spectro de Sartorius.
Durant le montage, les précautions standard de sécurité sur le plan oculaire et cutané concernant les produits laser
de classe 3B (conformément EN 60825/IEC 60825‑14) doivent être observées. En outre, tenir compte de ce qui suit :
Les précautions habituelles pour les produits laser doivent être respectées.
AVERTISSEMENT
 Si elles ne sont pas installées dans une chambre à échantillon, les sondes doivent
Si de la lumière parasite pénètre dans une sonde inutilisée, elle interfère avec les
ATTENTION
données recueillies par une sonde utilisée et peut entraîner une défaillance de
l'étalonnage ou des erreurs de mesure.
 Les sondes non utilisées doivent TOUJOURS être recouvertes pour éviter que la lumière
AVIS
Lors de l'installation de la tête de sonde in situ, l'utilisateur doit s'assurer de la
présence d'une décharge de traction à l'emplacement de l'installation, qui est
conforme aux spécifications du rayon de courbure des fibres.
Compatibilité analyseur
La sonde Rxn‑46 est compatible avec les analyseurs Raman Rxn d'Endress+Hauser qui fonctionnent à 785 nm,
répertoriés ci-dessous.
• Ambr® 15 et Ambr® 250 : Analyseur Raman Rxn2 ; 1 voie ; Modèle sur table
• Biostat STR® : Analyseurs Raman Rxn2 or Rxn4 ; jusqu'à 4 voies ; Modèle sur table ou sur chariot mobile à
roulettes (Raman Rxn2) ; Montage en rack ou boîtier NEMA 4x (Raman Rxn4)
Raccordement au module d'analyse Ambr®
Sartorius est responsable de l'installation de la sonde Rxn-46 avec Ambr®, y compris toutes les connexions hardware
et software. Endress+Hauser n'est pas en mesure de fournir une assistance concernant l'installation initiale ou la
déconnexion/reconnexion des sondes Rxn-46 à Ambr®. Cette connexion est destinée à être permanente. Contacter
Sartorius pour tous les besoins d'installation et de service pour les instances Ambr® de BioPAT Spectro®.
Endress+Hauser
toujours être recouvertes, orientées à l'écart des personnes et vers une cible diffuse.
parasite ne pénètre dans la sonde.

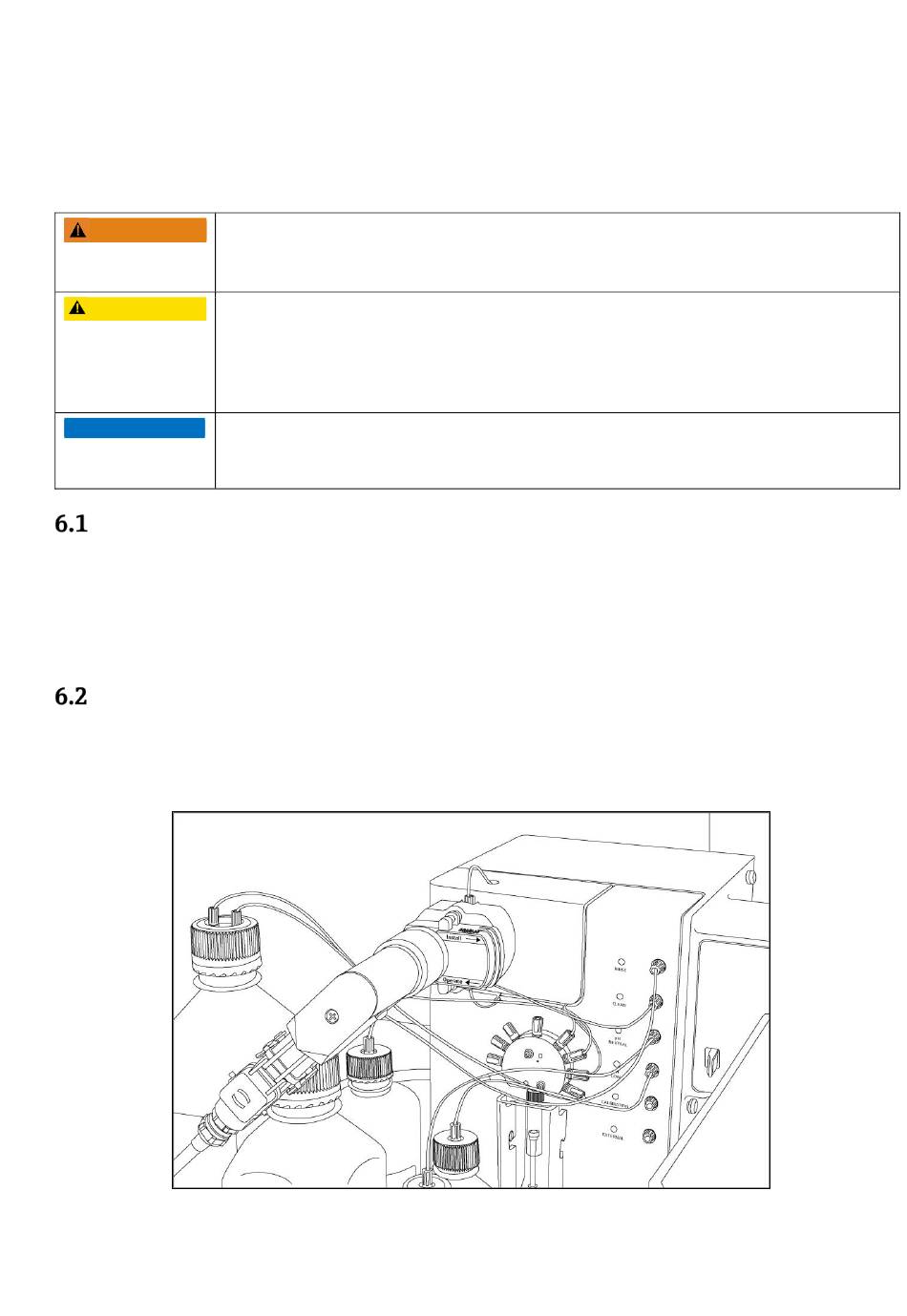

Figure 6. L'interface de la sonde Rxn-46 avec Ambr® 15 et Ambr® 250
Sonde de spectroscopie Raman Rxn-46
A004910
6
