FlexView FMA90
Endress+Hauser
Emplacement de montage
• Protégé de l' e nsoleillement direct
• En cas de montage en extérieur : utiliser un parafoudre
• Espace libre minimum à gauche : 55 mm (2,17 in), le couvercle du boîtier ne peut pas
être ouvert autrement
5.3.2
Montage de l'appareil

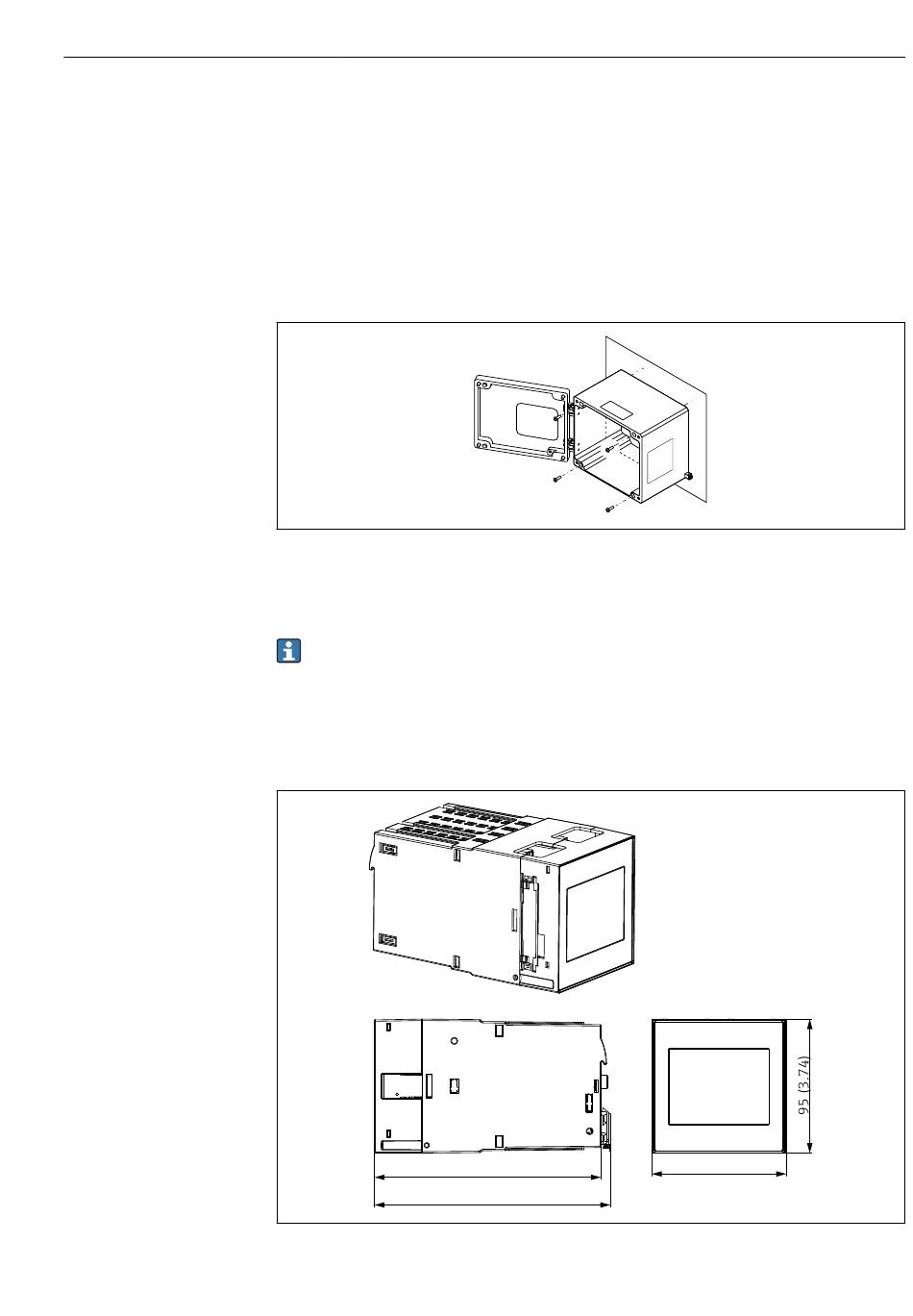

Le boîtier de terrain en aluminium est monté directement sur la paroi à l' a ide de 4 vis (
7 mm (0,28 in), L : min. 50 mm (1,97 in) ; non contenues dans la livraison).
10
Boîtier de terrain en aluminium pour montage mural
5.4
Montage d'un appareil pour montage sur rail DIN
L' a ppareil pour montage sur rail DIN est disponible avec ou sans afficheur (en option).
Le montage est identique.
5.4.1
Conditions de montage
Dimensions
11
Dimensions de l' a ppareil pour montage sur rail DIN. Unité de mesure mm (in)
161 (6.34)
167.2 (6.58)
Mad
D-7
96
o
Pr
Ord
e
Se
r.-
1
Ta
>
x
Xax
=
X
Da
t./
95 (3.74)
Montage
A0053242
A0051669
15
