9.6.2 Exemples d'application pour la mesure de débit
Mesure de débit dans les canaux ou les déversoirs
Un capteur de niveau mesure le niveau à l' e ntrée d' u n canal ou d' u n déversoir. Le débit
correspondant est calculé à l' a ide de courbes de linéarisation préprogrammées ou
librement sélectionnables. En cas de dépassement par excès ou par défaut d' u ne valeur
critique, une alarme peut être générée ou un relais peut être commuté.
Sur les appareils 2 voies, deux mesures de débit individuelles peuvent être activées.
L

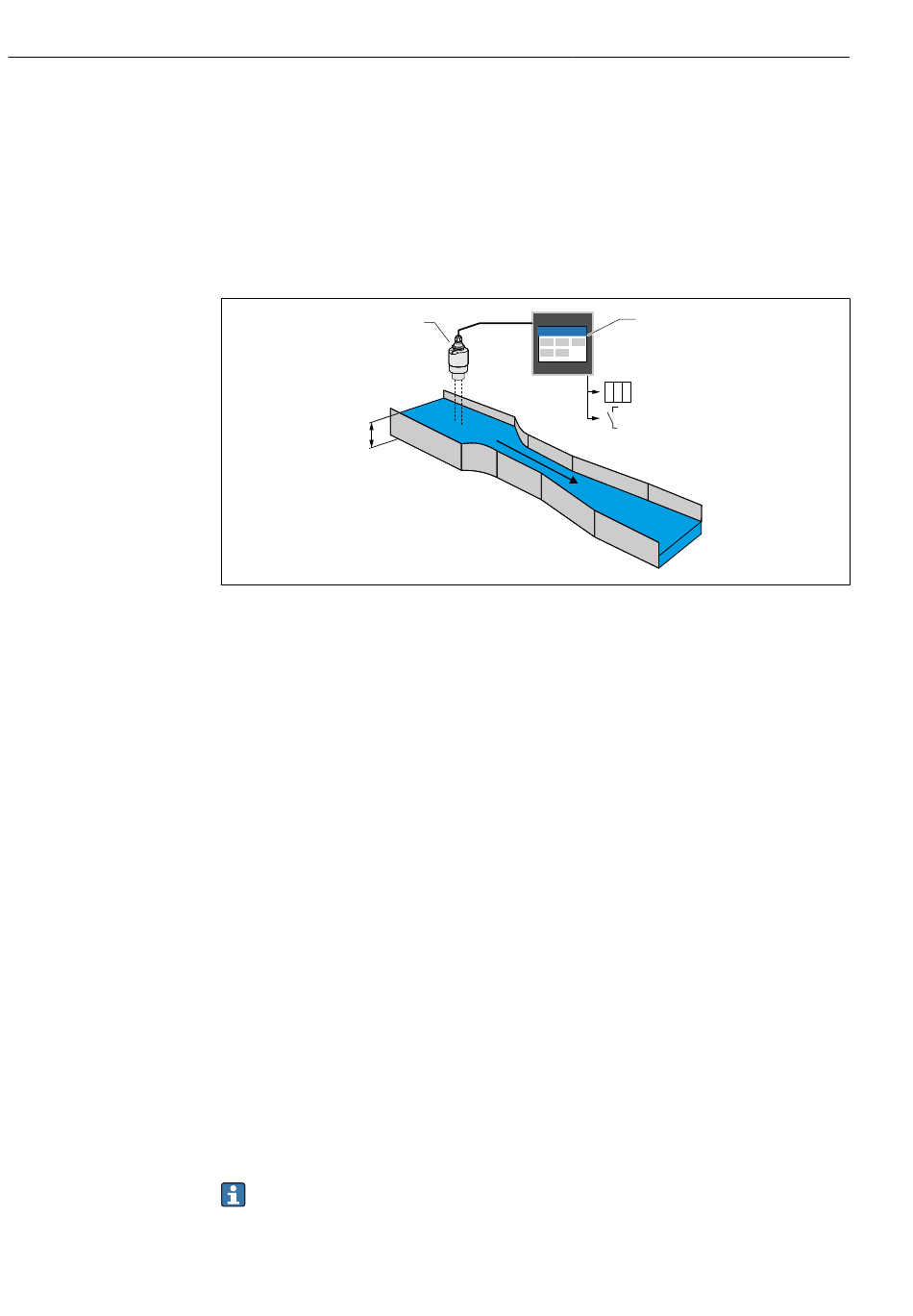

 34 Mesure de débit dans les canaux ou les déversoirs
1 Capteur de niveau (p. ex. capteur radar ou à ultrasons)
2 FlexView FMA90
D Distance entre la membrane du capteur (point de référence) et la surface du liquide
L Niveau
Q Débit
Le niveau L est dérivé de D. Avec la linéarisation, le débit Q est dérivé de L.
Linéarisation du débit
Courbes de linéarisation préprogrammées
Canaux ouverts préprogrammés :
• Canal Khafagi-Venturi
• Canal Venturi ISO
• Canal Parshall
• Canal Palmer-Bowlus
• Canal trapézoïdal selon ISO 4359:2022
• Canal rectangulaire selon ISO 4359:2022
• Canal Leopold Lagco
• Canal Cutthroat
• Canal en forme de U selon ISO 4395:2022
• Canal en forme de H
Déversoirs préprogrammés :
• Déversoir trapézoïdal
• Déversoir horizontal à crête circulaire selon ISO 4374:1990
• Déversoir rectangulaire à seuil épais selon ISO 3846:2008
• Déversoir rectangulaire à mince paroi selon ISO 1438:2017
• Déversoir triangulaire à mince paroi selon ISO 1438:2017
Les courbes de linéarisation préprogrammées sont mémorisées dans l' a ppareil.
1
D
Q
FlexView FMA90
2
123 m³
Endress+Hauser
A0056304
