Raccordement électrique
28
6.3
Instructions de raccordement spéciales
6.3.1
Raccordement de l'alimentation électrique dans le boîtier de
terrain en polycarbonate
N/- L/+
1
2
23

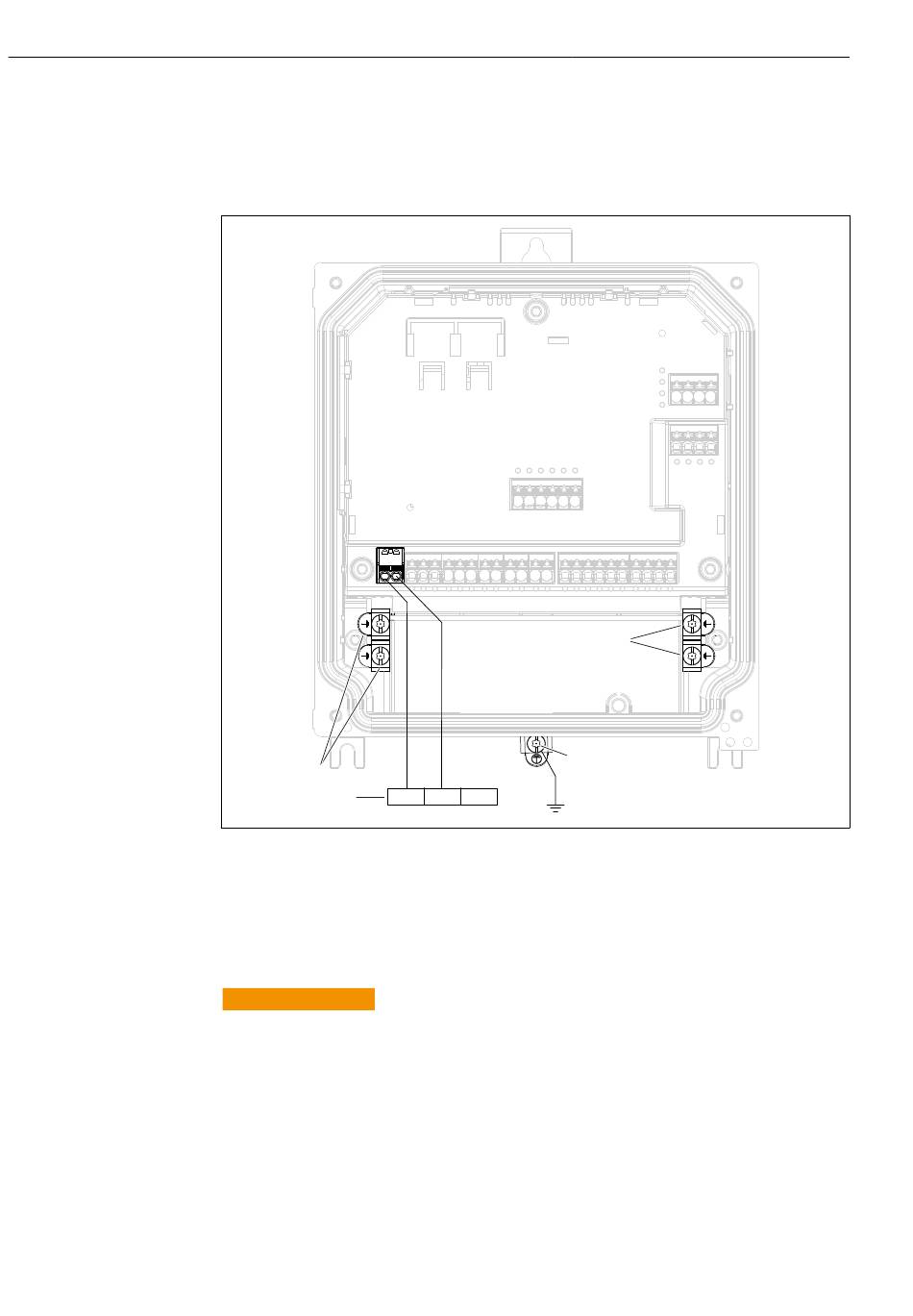

Raccordement de l' a limentation électrique dans le boîtier de terrain en polycarbonate
1
Options de raccordement pour la terre fonctionnelle et le blindage des câbles de signal
2
Raccordement de l' a limentation électrique (voir plaque signalétique)
6.3.2
Raccordement de l'alimentation électrique dans le boîtier de
terrain en aluminium
AVERTISSEMENT
L
Risque de choc et risque d'explosion
‣
Raccorder le boîtier de terrain en aluminium au conducteur de terre (PE) et/ou le
potentiel de terre local (PAL) via la borne de terre de protection.
1
L/+ PE
N/-
FlexView FMA90
1
Endress+Hauser
A0054329
