Raccordement électrique
20
6.2.4
Compartiment de raccordement du boîtier de terrain en
aluminium
Version de l'appareil : Caractéristique de commande 040 (boîtier) ; option D (boîtier de
terrain en aluminium)
Accès au compartiment de raccordement
Outil requis : Torx T8 ou tournevis plat
5
15

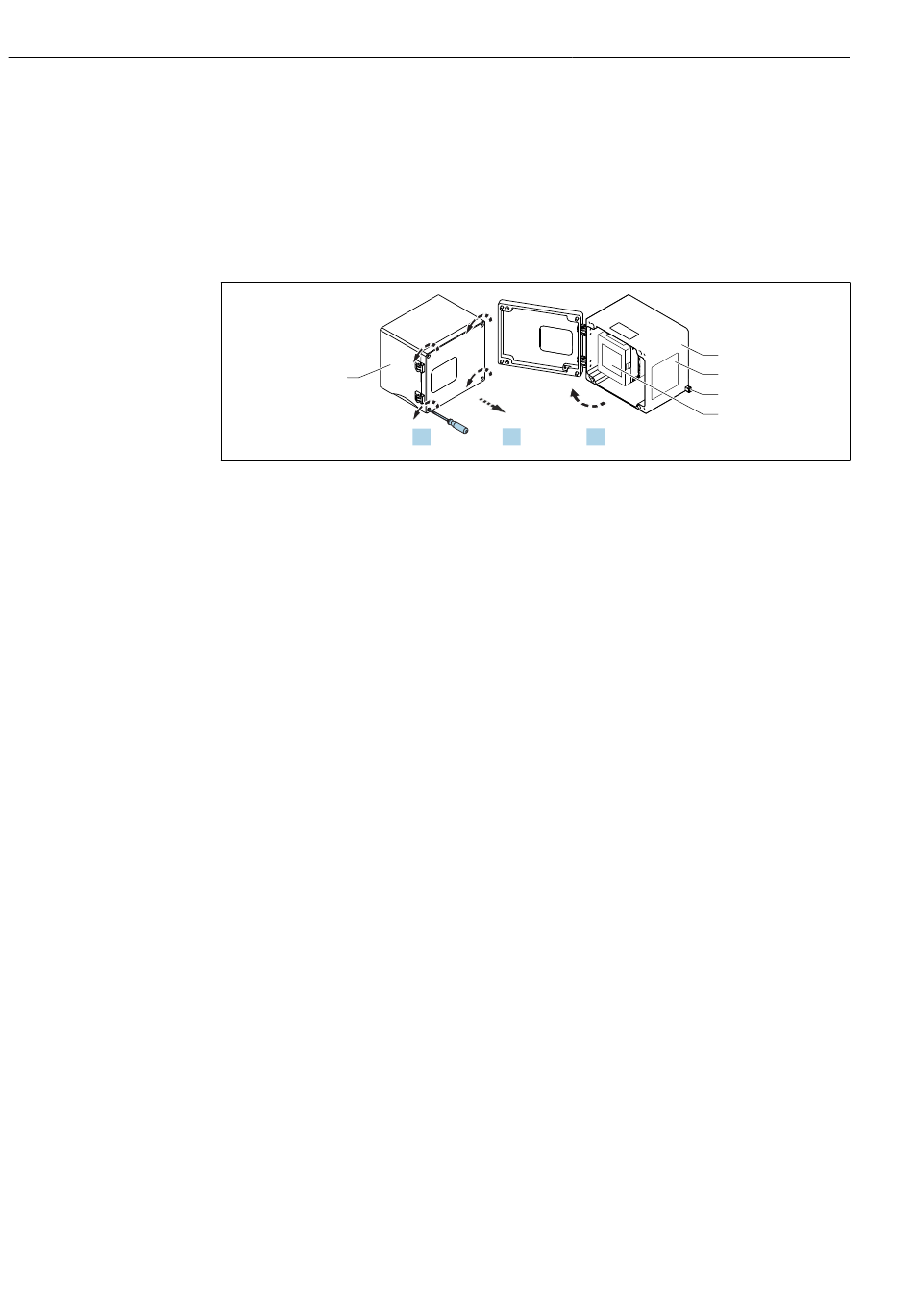

Accès au compartiment de raccordement du boîtier de terrain en aluminium
1
Boîtier de terrain en aluminium, ouvert
2
Plaque signalétique
3
Borne pour la terre de protection
4
Appareil FMA90 pour montage sur rail DIN
5
Boîtier de terrain en aluminium, fermé
Entrées de câble pour le boîtier de terrain en aluminium
• Le fond du boîtier de terrain comporte huit ouvertures M20x1,5 avec des couvercles
d' o bturation pour les presse-étoupe.
• Pour établir le raccordement électrique : retirer les couvercles d' o bturation et les
remplacer par des presse-étoupe. Passer les câbles dans le boîtier à travers les presse-
étoupe. L' a ppareil est ensuite raccordé de la même façon que l' a ppareil pour montage sur
rail DIN.
1.
2.
FlexView FMA90
Mad
D-7
96
o
1
Pr
e
Ord
.-
Ser
1
Ta
>
x
Xax
=
X
2
Dat
./
X
=
3
4
3.
Endress+Hauser
A0053240
