FlexView FMA90
Endress+Hauser
6.2
Raccordement de l'appareil
6.2.1
Appareil pour montage sur rail DIN
Version de l'appareil : Caractéristique de commande 040 (boîtier) ; option A (montage sur
rail DIN)

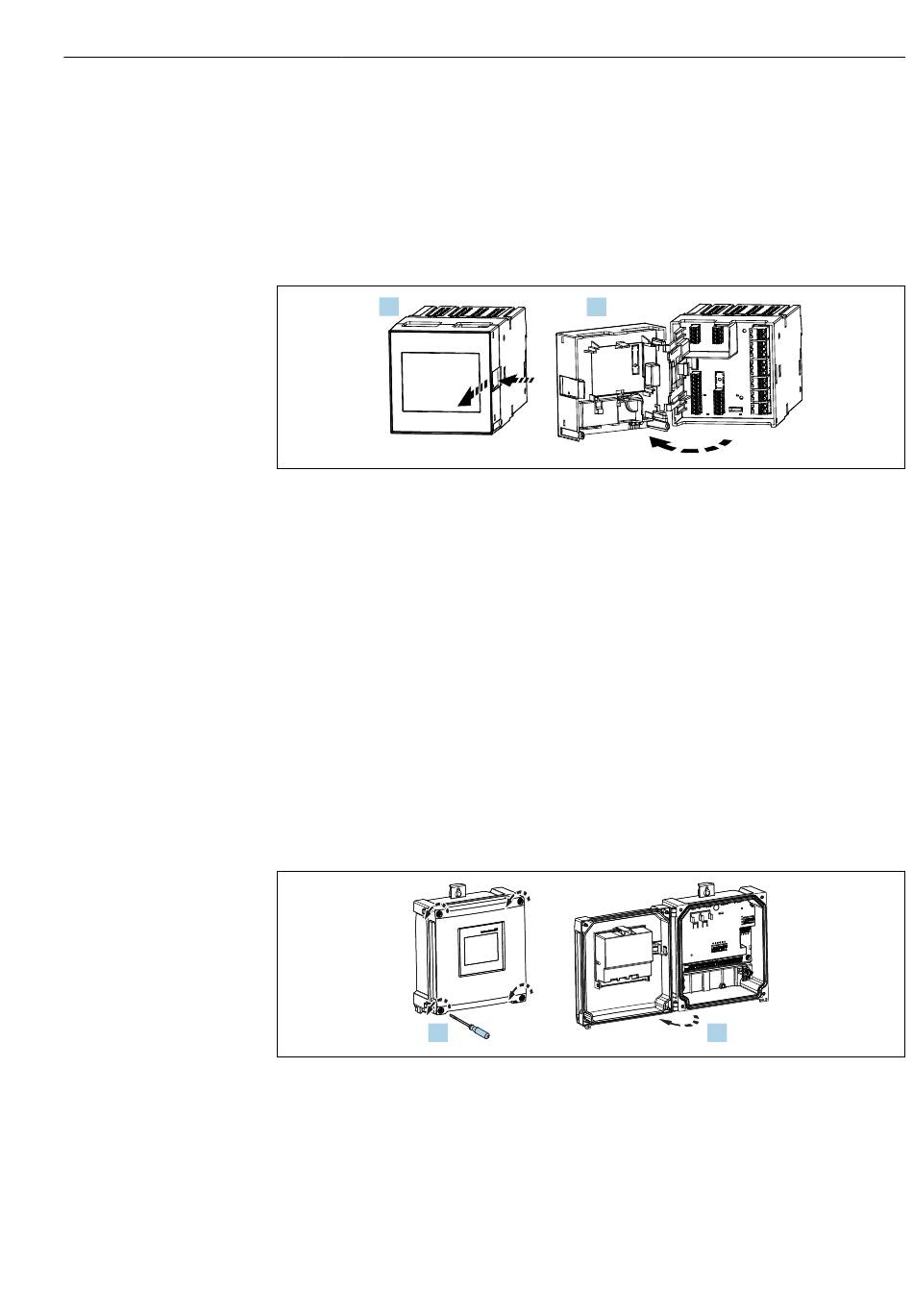

Accès aux bornes
1.
6.2.2
Appareil encastrable
Version de l'appareil : Caractéristique de commande 040 (boîtier) ; option B (montage en
façade d' a rmoire électrique)
Accès aux bornes
Les bornes sont librement accessibles à l' a rrière de l' a ppareil.
6.2.3
Compartiment de raccordement du boîtier de terrain en
polycarbonate
Version de l'appareil : Caractéristique de commande 040 (boîtier) ; option C (boîtier de
terrain en polycarbonate)
Accès au compartiment de raccordement
Outil requis : Torx T8 ou tournevis plat
1.
14
Accès au compartiment de raccordement du boîtier de terrain en polycarbonate
Entrées de câble du boîtier de terrain en polycarbonate
Ouvertures prédécoupées sur le fond du boîtier pour les entrées de câble suivantes :
• M16x1,5 (4 ouvertures)
• M20x1,5 (2 ouvertures)
• M25x1,5 (2 ouvertures)
Découper les ouvertures nécessaires à l' a ide d' u n outil approprié.
Raccordement électrique
2.
2.
A0051654
A0053259
19
