Mise en service
48

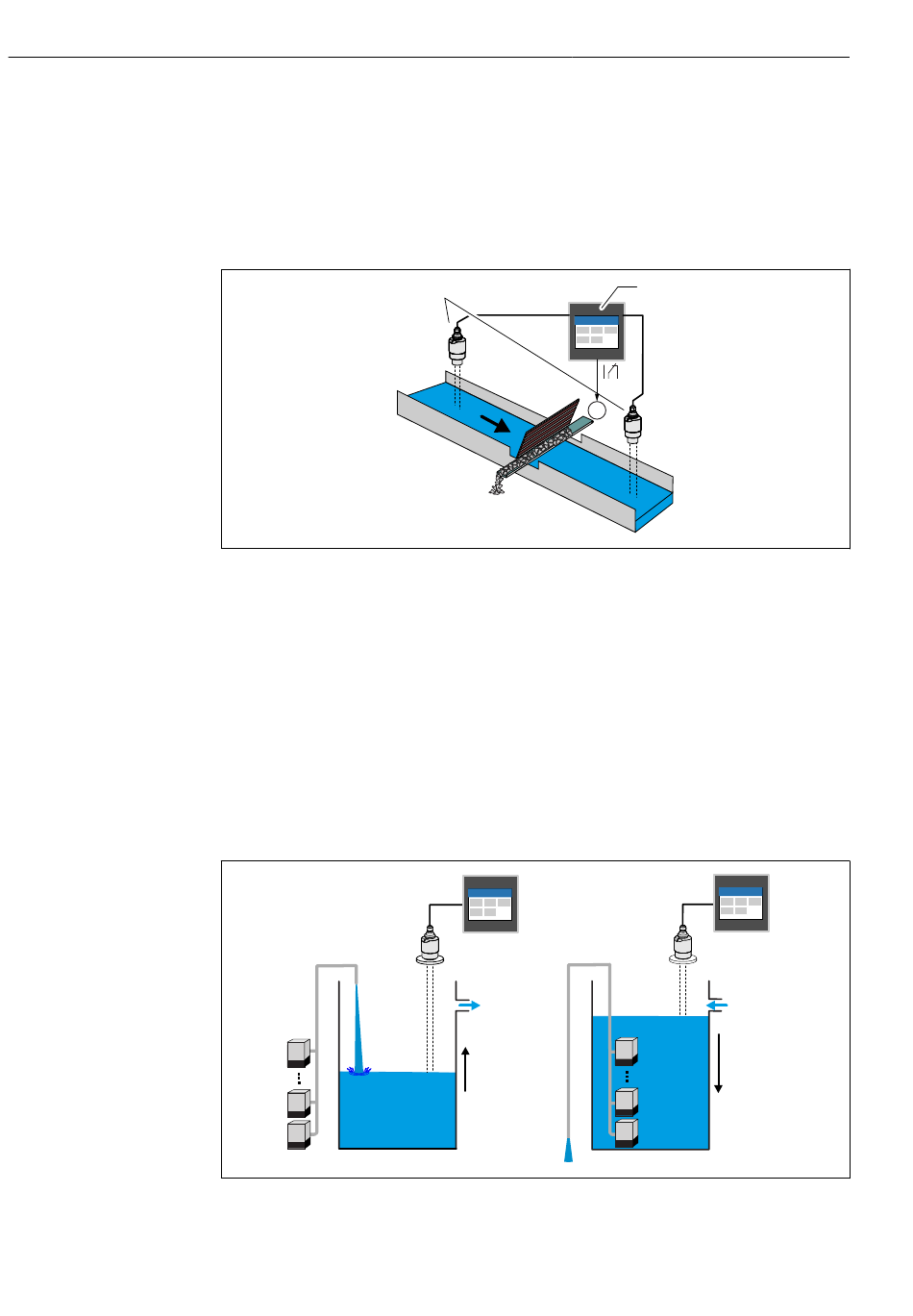

Commande de dégrilleur (mesure différentielle)
Deux capteurs mesurent les niveaux avant le dégrilleur (= niveau d' e au en amont) et après
le dégrilleur (= niveau d' e au en aval). Si le dégrilleur est sale, la différence entre les niveaux
augmente et les relais peuvent être commutés en conséquence pour la commande de
dégrilleur.
La commande de dégrilleur peut fonctionner en deux modes : Différence niveau d' e au en
amont – niveau d' e au en aval ou Rapport niveau d' e au en aval / niveau d' e au en amont
32
Commande de dégrilleur (mesure différentielle)
1
Capteurs de niveau (p. ex. capteur radar ou à ultrasons). Capteur côté gauche : niveau d' e au en amont ;
capteur côté droit : niveau d' e au en aval
2
FlexView FMA90
M
Moteur pour commande de dégrilleur
Commande de pompe
Via la commande de pompe, jusqu' à huit pompes peuvent être commandées
individuellement ou en groupe selon le niveau, l' é tat des entrées numériques et/ou le
temps. Des fonctions supplémentaires pour la commande de pompe sont configurables
individuellement. Chaque commande de pompe peut fonctionner en 2 modes : contrôle du
seuil ou régulation du débit de pompe.
Sur les appareils 2 voies, deux commandes de pompe peuvent être activées.
P
n
P
2
P
1
33
Commande de pompe pour jusqu' à huit pompes. Exemple sur la gauche : Remplissage ; à droite : Vidange
1
Capteur de niveau (p. ex. capteur radar ou à ultrasons)
2
FlexView FMA90
1
M
2
1
FlexView FMA90
2
2
1
P
n
P
2
P
1
Endress+Hauser
A0052673
A0052674
