Montage
12
5
Montage
5.1
Conditions de montage
AVIS
‣
En cas d' u tilisation en zone explosible, les valeurs limites figurant dans les certificats et
les agréments doivent être respectées.
Pour des informations sur les conditions ambiantes, voir la section "Caractéristiques
techniques".
5.2
Montage du boîtier de terrain en polycarbonate
5.2.1
Conditions de montage

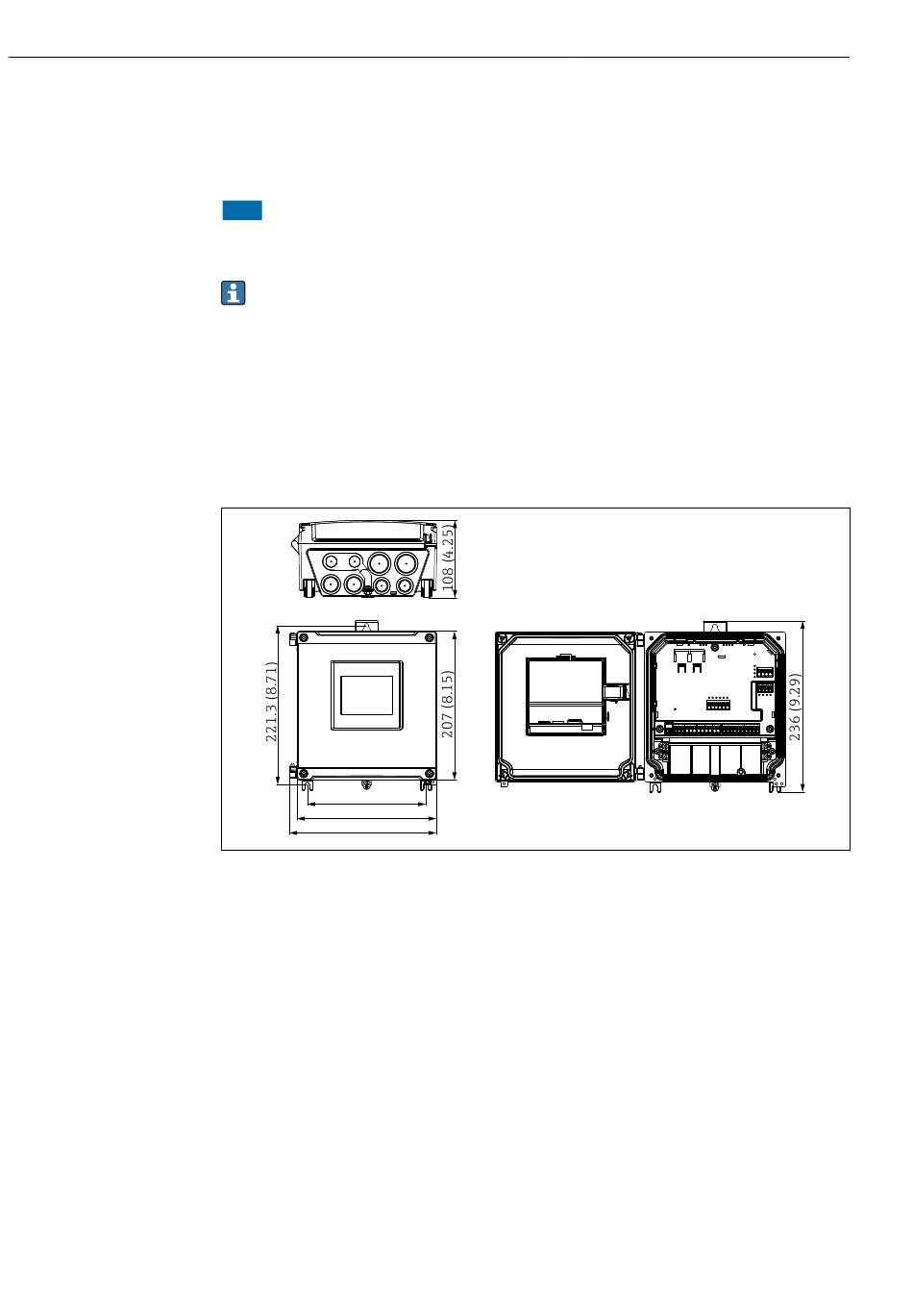

Dimensions du boîtier de terrain en polycarbonate
C
165 (6.5)
194 (7.64)
205 (8.07)
5
Dimensions du boîtier de terrain en polycarbonate. Unité de mesure mm (in)
Emplacement de montage
• Protégé de l' e nsoleillement direct. Utiliser un capot de protection climatique, si
nécessaire.
• En cas de montage en extérieur : utiliser un parafoudre.
• Espace libre minimum à gauche : 55 mm (2,17 in) ; le couvercle du boîtier ne peut pas
être ouvert autrement.
• Position de montage : verticale
5.2.2
Montage de l'appareil
Montage sur paroi
Le boîtier de terrain en polycarbonate est monté directement sur la paroi à l' a ide de 3 vis (
5 mm (0,20 in), L : min. 50 mm (1,97 in) ; il est recommandé d' u tiliser des chevilles
adaptées (non contenues dans la livraison).
F
FlexView FMA90
H
F
Endress+Hauser
A0050002
