Montage
16
Emplacement de montage
• Dans l' a rmoire en dehors de la zone explosible
• À une distance suffisante des câbles électriques haute tension, câbles de moteur,
contacteurs ou convertisseurs de fréquence
• Distance minimale à gauche : 20 mm (0,8 in)
Pour éviter toute surchauffe, les orifices d' a ération situés en haut et en bas doivent rester
libres
• Position de montage : verticale
5.4.2
Montage de l'appareil
A
EN 60715
TH 35x7.5/15
(1.4x0.3/0.6)
12

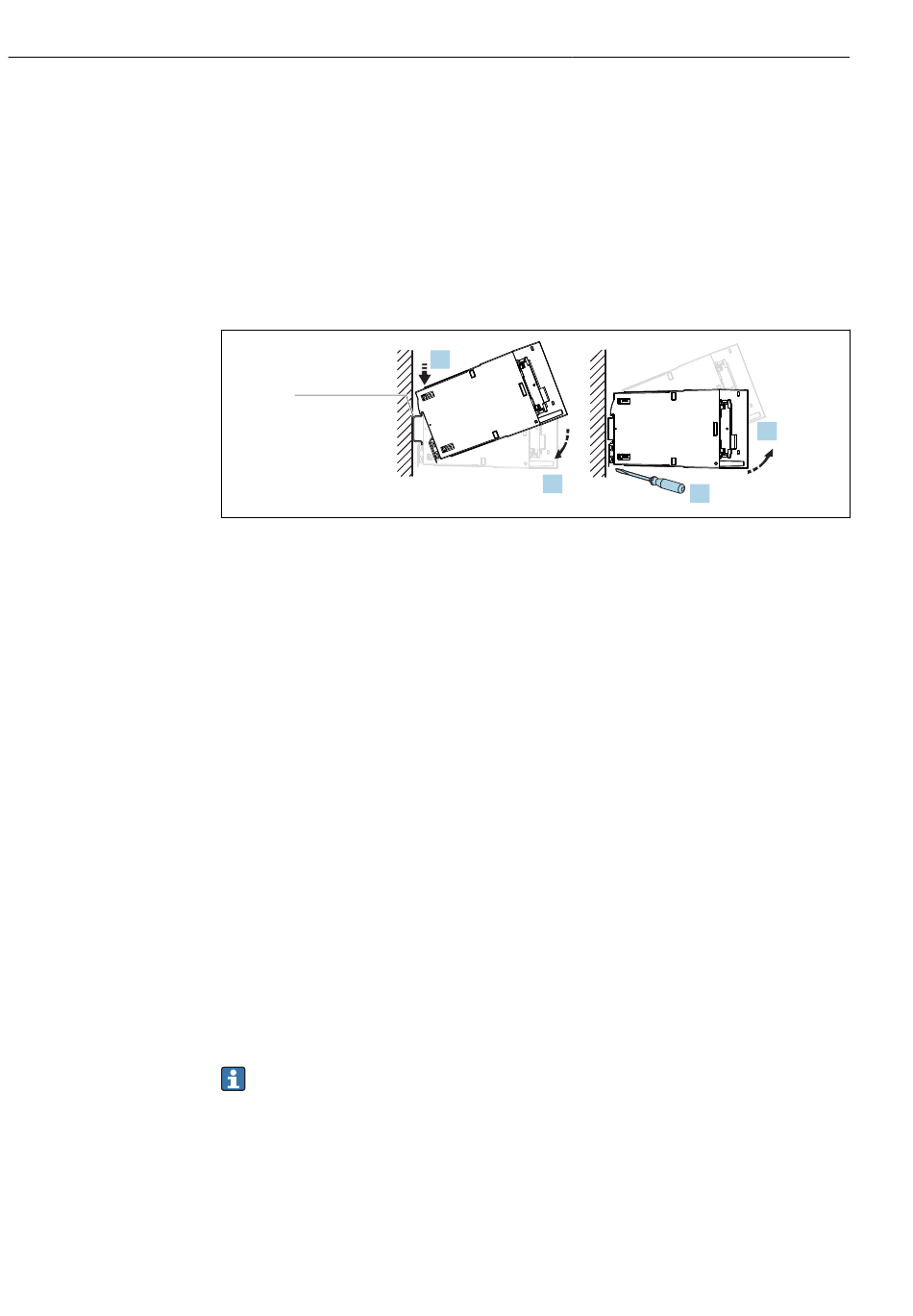

Montage/démontage du boîtier pour rail DIN. Unité de mesure mm (in)
A
Montage
B
Démontage (utiliser un outil approprié pour débloquer le dispositif de verrouillage en partie inférieure)
5.5
Montage en façade d'armoire électrique
5.5.1
Conditions de montage
Veiller à ce que les conditions ambiantes autorisées soient respectées pendant le montage
et le fonctionnement. L' a ppareil doit être protégé contre la chaleur.
Dimensions de montage
Découpe d' a rmoire nécessaire 92 mm (3,62 in) x 92 mm (3,62 in). Profondeur de montage
de 160 mm (6,3 in) pour l' a ppareil et le câble.
Emplacement de montage
Pour le montage en façade d' a rmoire électrique. L' e mplacement de montage ne doit pas
être soumis à des vibrations. Une enceinte électrique, ignifuge et mécanique appropriée
doit être fournie.
Position de montage
• Verticale
• Dégagement latéral (disposition côte à côte) min. 10 mm (0,4 in)
Lors du raccordement des câbles Ethernet respecter le dégagement ci-dessous.
B
1.
2.
FlexView FMA90
2.
1.
A0052812
Endress+Hauser
