Mesure de niveau à l'aide du capteur de pression hydrostatique
La cellule de mesure céramique est une cellule de mesure sèche, c' e st-à-dire que la pression
agit directement sur la robuste membrane de process céramique du Waterpilot. Les
variations de la pression atmosphérique sont guidées via un tube de compensation de
pression à travers le câble de support jusqu' à l' a rrière de la membrane de process
céramique et sont compensées. Une variation de la capacité en fonction de la pression,
causée par le mouvement de la membrane de process, est mesurée aux électrodes du
substrat céramique. L' é lectronique du capteur convertit alors ce signal en un signal
proportionnel à la pression et linéaire au niveau. Le tube de compensation de pression peut
être inséré directement dans le boîtier de terrain du FlexView FMA90. La compensation de
la pression par rapport à l' e nvironnement est assurée par une membrane intégrée.
1

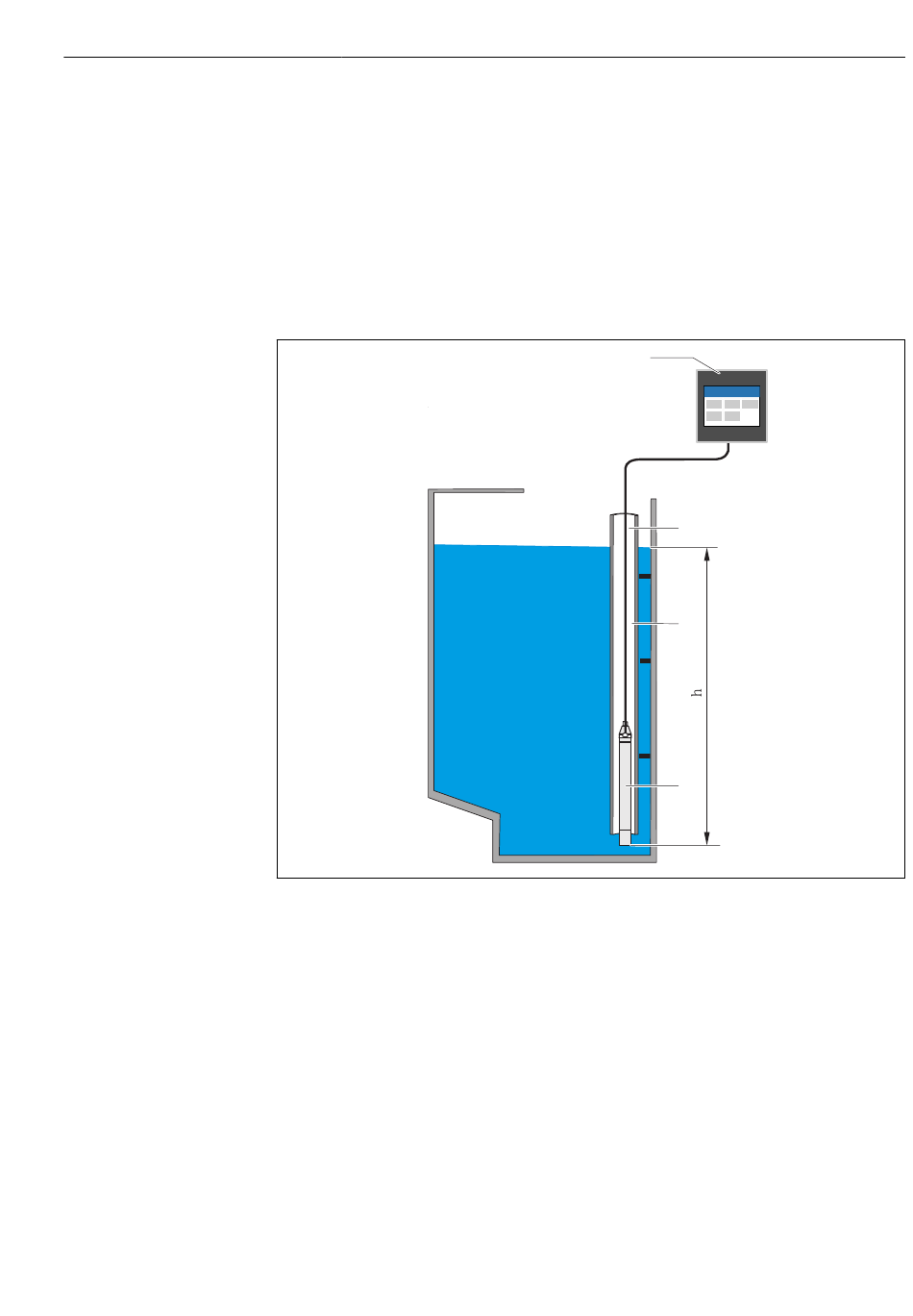

Cellule de mesure de pression (cellule céramique)
2
Tube guide
3
Câble prolongateur avec tube de compensation de pression
4
FlexView FMA90
h
Hauteur du niveau
15.1.2
Packs application
Les fonctions de base de l' a ppareil sont définies avec les packs application en option dans
la caractéristique de commande 030 (pack application) :
1 : Universel (mesure de niveau, commande de pompe, mesure de débit, commande de
dégrilleur)
Caractéristiques techniques
4
3
2
1
A0055463
71
