Configuration
56
10.2
Lecture des valeurs mesurées sur l'afficheur tactile
10.2.1
Affichage du groupe de visualisation
Les droits d' u tilisateur "Opérateur" sont suffisants pour cela.
La procédure de création de groupes de visualisation est décrite dans la section "Mise
en service". → 53
Navigation : Visualization → Group 1 to 6
Fonctions d'affichage
Il est possible de passer d' u n groupe configuré à l' a utre en balayant vers la gauche ou vers
la droite.
Le fait d' a ppuyer sur l' é cran dans le diagramme linéaire permet d' a fficher toutes les valeurs
du groupe à l' i nstant sélectionné.

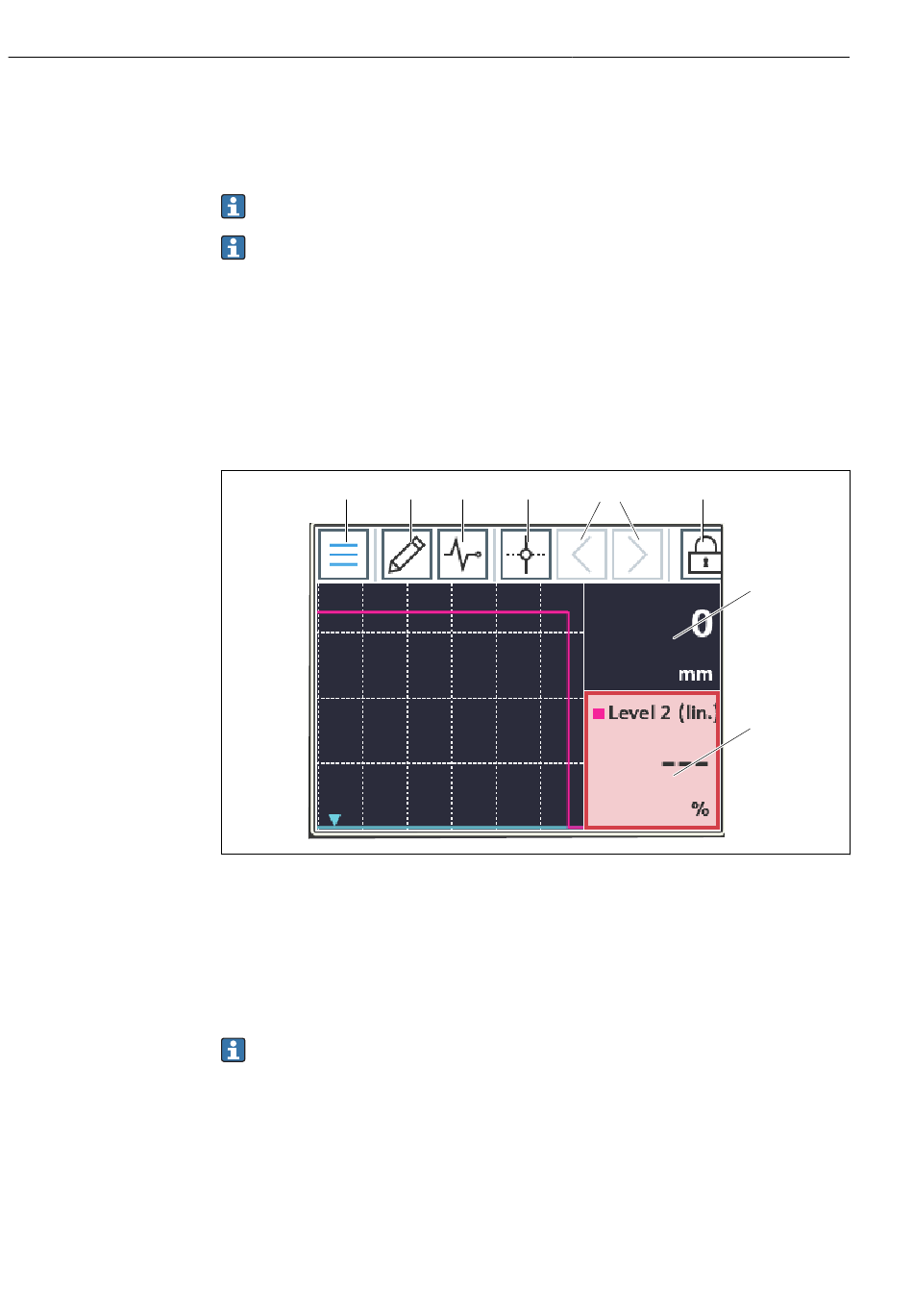

Un balayage de haut en bas permet d' a fficher des outils supplémentaires :
1
1
Retour à l' é cran d' a ccueil
2
Éditer le(s) groupe(s)
3
Afficher la liste de diagnostic
4
Afficher/masquer le pointeur (curseur ; ligne verticale)
5
Déplacer le pointeur dans le diagramme temporel vers l' a vant ou vers l' a rrière
6
Activer le verrouillage de l' é cran
7
Afficher/masquer les courbes des valeurs mesurées individuelles
8
Exemple d' u ne voie dans un état de mesure invalide ("bad")
Si un point de mesure entre dans la gamme de dépassement de limite, un symbole
s' a ffiche en bas de la voie correspondante (pour identifier rapidement les
dépassements de limite). Pendant un dépassement de seuil et la configuration de
l' a ppareil, l' e nregistrement de la valeur mesurée continue.
Si l' é tat d' u ne valeur mesurée est invalide ("bad", p. ex. rupture de câble, erreur de
calcul, défaillance de l' a ppareil, etc.), la tuile correspondante est affichée en rouge.
Si l' é tat de la valeur mesurée est incertain ("uncertain", p. ex. état du capteur HART,
erreur spécifique à l' a pplication, etc.), la tuile correspondante est affichée en jaune.
Pour plus de détails, voir la section "Diagnostic et suppression des défauts". → 58
2
3
4
FlexView FMA90
5
6
7
8
Endress+Hauser
A0057074
