5.5.2
Montage de l'appareil
1.
4.
1
13

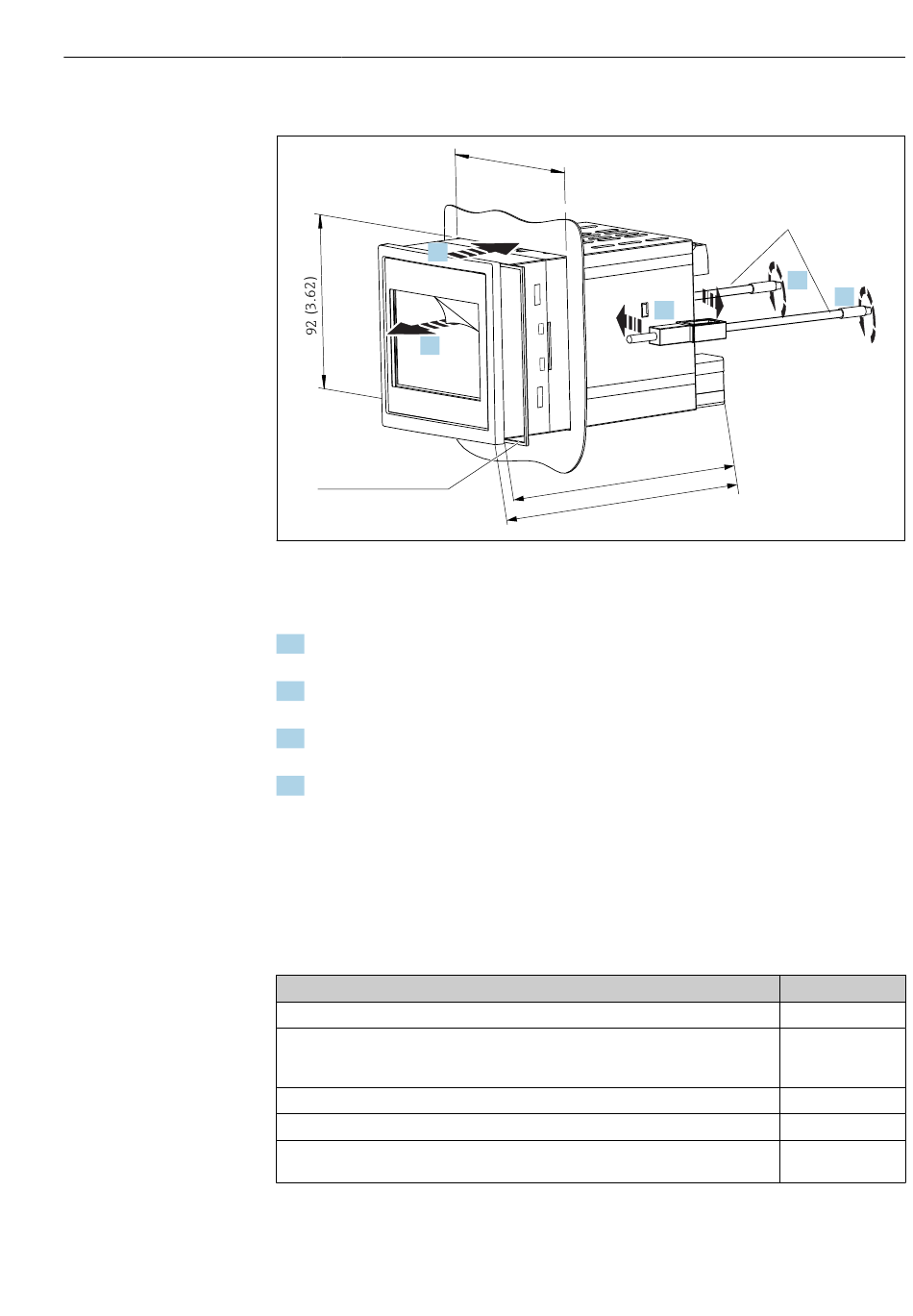

Montage en façade d' a rmoire électrique. Unité de mesure mm (in)
Montage de l'appareil en façade d'armoire électrique
1. Glisser l' a ppareil avec la bague d' é tanchéité (pos. 1) par l' a vant dans la découpe
d' a rmoire.
2. Maintenir l' a ppareil à l' h orizontale et accrocher les étriers de fixation (pos. 2) dans les
encoches prévues des deux côtés.
3. Serrer uniformément les vis des étriers de fixation à l' a ide d' u n tournevis (couple de
serrage : 0,2 Nm).
4. Retirer le film protecteur de l' é cran tactile.
5.6
Démontage de l'appareil
L' a ppareil est démonté en suivant la procédure de montage dans l' o rdre inverse.
5.7
Contrôle du montage
État et spécifications de l'appareil
L' a ppareil est-il intact (contrôle visuel) ?
Les conditions ambiantes correspondent-elles aux spécifications de l' a ppareil (p. ex.
température ambiante, gamme de mesure, etc.) ?
S' i ls sont fournis : le numéro et le marquage du point de mesure sont-ils corrects ?
L' a ppareil est-il correctement monté ? (Contrôle visuel)
L' a ppareil est-il suffisamment protégé contre les intempéries et le rayonnement solaire
direct ?
9 2 ( 3 . 6 2
)
7 1 )
1 4 5 ( 5 .
9 8 )
1 5 2 ( 5 .
2
3.
2.
Remarques
-
Voir
"Caractéristiques
techniques"
-
-
Voir Accessoires
Montage
3.
