Raccordement électrique
30
7.4 Compensation de potentiel
7.4.1 Exigences
Pour la compensation de potentiel :
• Tenir compte des concepts de mise à la terre internes
• Tenir compte des conditions de fonctionnement, telles que le matériau de la conduite et
la mise à la terre
• Raccorder le produit, le capteur et le transmetteur au même potentiel électrique
• Utiliser un câble de terre d' u ne section minimale de 6 mm
câble pour les raccords de compensation de potentiel
7.5 Instructions de raccordement spéciales
7.5.1 Exemples de raccordement
PROFINET
1

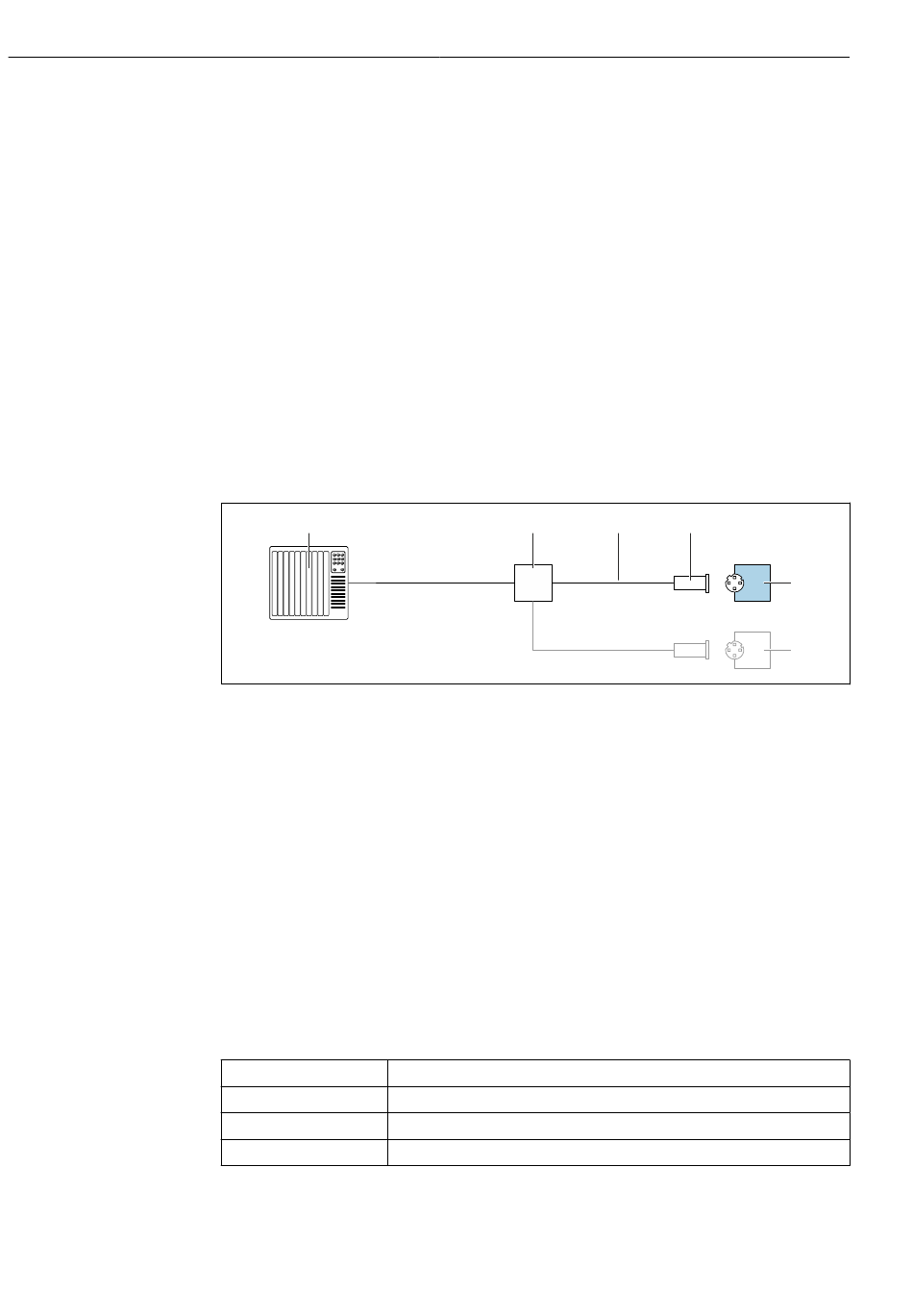

 11 Exemple de raccordement pour PROFINET
1 Système numérique de contrôle commande (p. ex. API)
2 Commutateur Ethernet
3 Respecter les spécifications de câble
4 Connexion d' a ppareil
5 Transmetteur
7.6 Réglages hardware
7.6.1 Réglage du nom de l'appareil
Le nom de repère d' u n point de mesure permet de l' i dentifier rapidement au sein d' u ne
installation. Le nom de repère est équivalent au nom d' a ppareil (désignation de station de
la spécification PROFINET). Le nom d' a ppareil assigné en usine peut être changé à l' a ide
des commutateurs DIP ou du système d' a utomatisation.
Exemple de nom d' a ppareil (réglage par défaut) : EH-Promass100-XXXXX
EH Endress+Hauser
Promass Famille d' a ppareils
100 Transmetteur
xxxxx Numéro de série de l' a ppareil
Le nom d' a ppareil actuellement utilisé est affiché dans Configuration → Name of station .
Proline Promass E 100 PROFINET
2 (10 AWG) et une cosse de
2 3 4
5
5
A0028767
