Manipulation du câble à fibre optique
S'il est nécessaire de déconnecter et de reconnecter le câble à fibre optique de la sonde, suivre les étapes ci-dessous.
AVIS
Pour les connexions de la sonde Rxn-46 à Ambr® , les câbles à fibre optique ne doivent PAS être déconnectés
une fois qu'ils ont été installés et vérifiés par le service après-vente de Sartorius.
Si la sonde Rxn-46 est actuellement reliée à un analyseur Raman Rxn, éteindre le laser ou mettre l'analyseur hors
1.
tension avant de monter la sonde.
Déconnecter le câble à fibre optique de la sonde Rxn-46.
2.
Déverrouiller le clip de connecteur.
•
Saisir la partie grise du connecteur de process EO et, avec l'autre main, tirer tout droit vers le bas pour
•
déconnecter le câble à fibre optique.
Reconnecter le câble à fibre optique à la sonde Rxn‑46.
3.
Ouvrir le couvercle du connecteur fibre à ressort à la base de la sonde Rxn‑46.
•
Insérer le connecteur dans la base de la sonde et le pousser vers le haut jusqu'à ce qu'il soit bien fixé.
•
Reverrouiller le clip de connecteur.
•
Une fois prêt à utiliser l'analyseur et la sonde, mettre le laser ou l'analyseur sous tension.
4.
Au bout d'une minute, vérifier que l'indicateur de verrouillage laser est allumé.
5.
Endress+Hauser

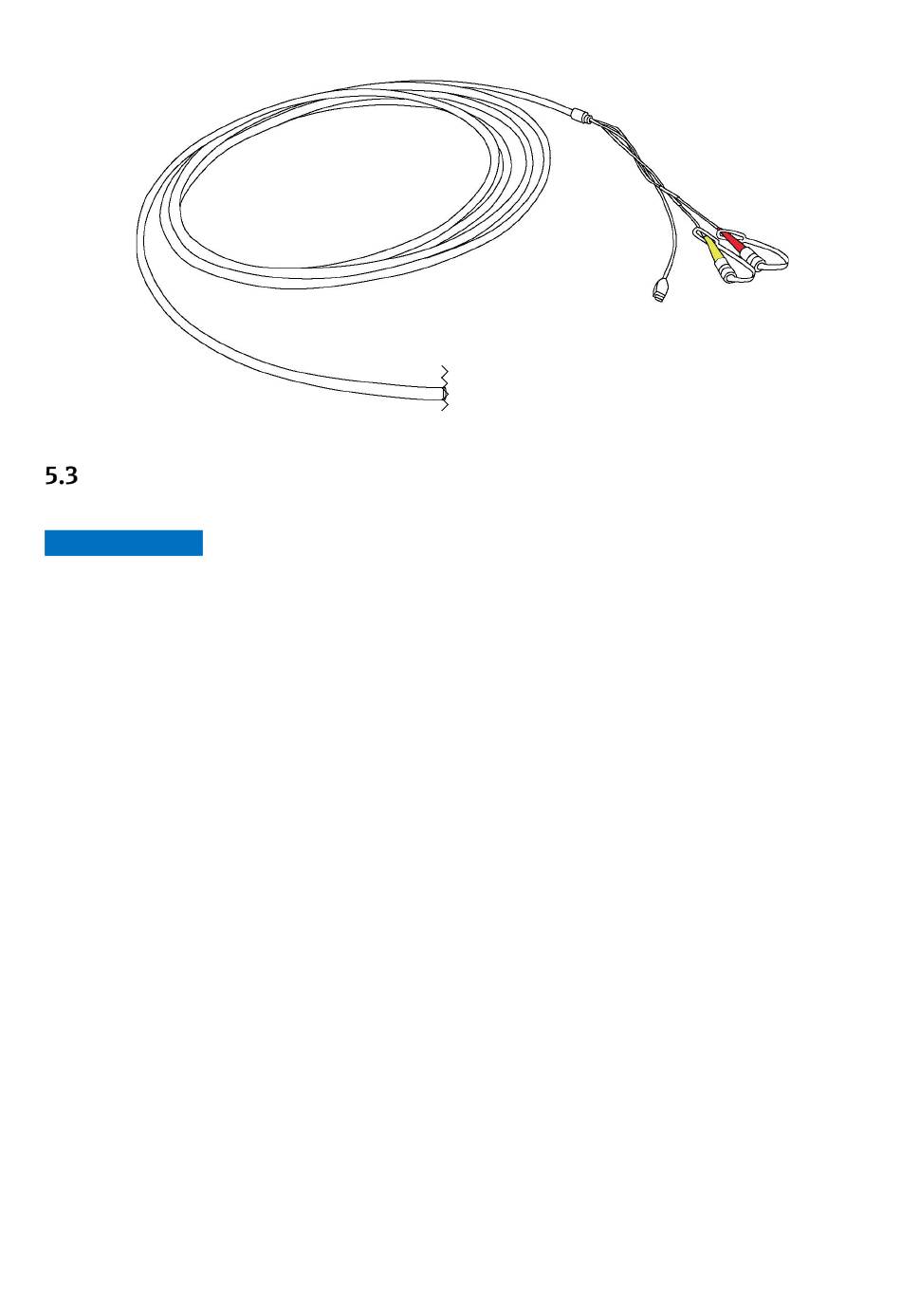

Figure 4. Câble FC avec le connecteur pour l'analyseur
Sonde de spectroscopie Raman Rxn-46
RD
YE
