Raccordement de la sonde et de la fibre optique

La sonde Rxn-45 probe est compatible avec les analyseurs Raman Rxn d'Endress+Hauser fonctionnant à 785 nm et
993 nm. Le raccordement de la sonde à l'analyseur Raman Rxn s'effectue au moyen d'un câble à fibre électro-optique
(EO) amovible. Le câble à fibre EO relie la sonde Rxn‑45 à l'analyseur avec un seul connecteur robuste qui contient les
fibres optiques d'excitation et de collecte ainsi qu'un dispositif électrique de verrouillage laser. Le câble à fibre est
vendu séparément.
Pour plus de détails sur le raccordement à l'analyseur, voir le manuel de mise en service concernant l'analyseur
Raman Rxn.
REMARQUE
Le raccordement de la sonde au câble à fibre optique doit être effectué par un technicien qualifié
d'Endress+Hauser ou le personnel technique spécialement formé à cette fin.
 Excepté en cas de formation par du personnel qualifié, les tentatives du client de raccorder la sonde au câble à
fibre optique peuvent provoquer des dommages et l'annulation de la garantie.
 Contacter le représentant SAV local d'Endress+Hauser pour obtenir plus d'aide concernant le raccordement de la
sonde et du câble à fibre.
Le câble à fibre est disponible jusqu'à 200 m (656,2 ft) de long, par paliers de 5 m (16,4 ft), la longueur étant limitée
par l'application.
Endress+Hauser

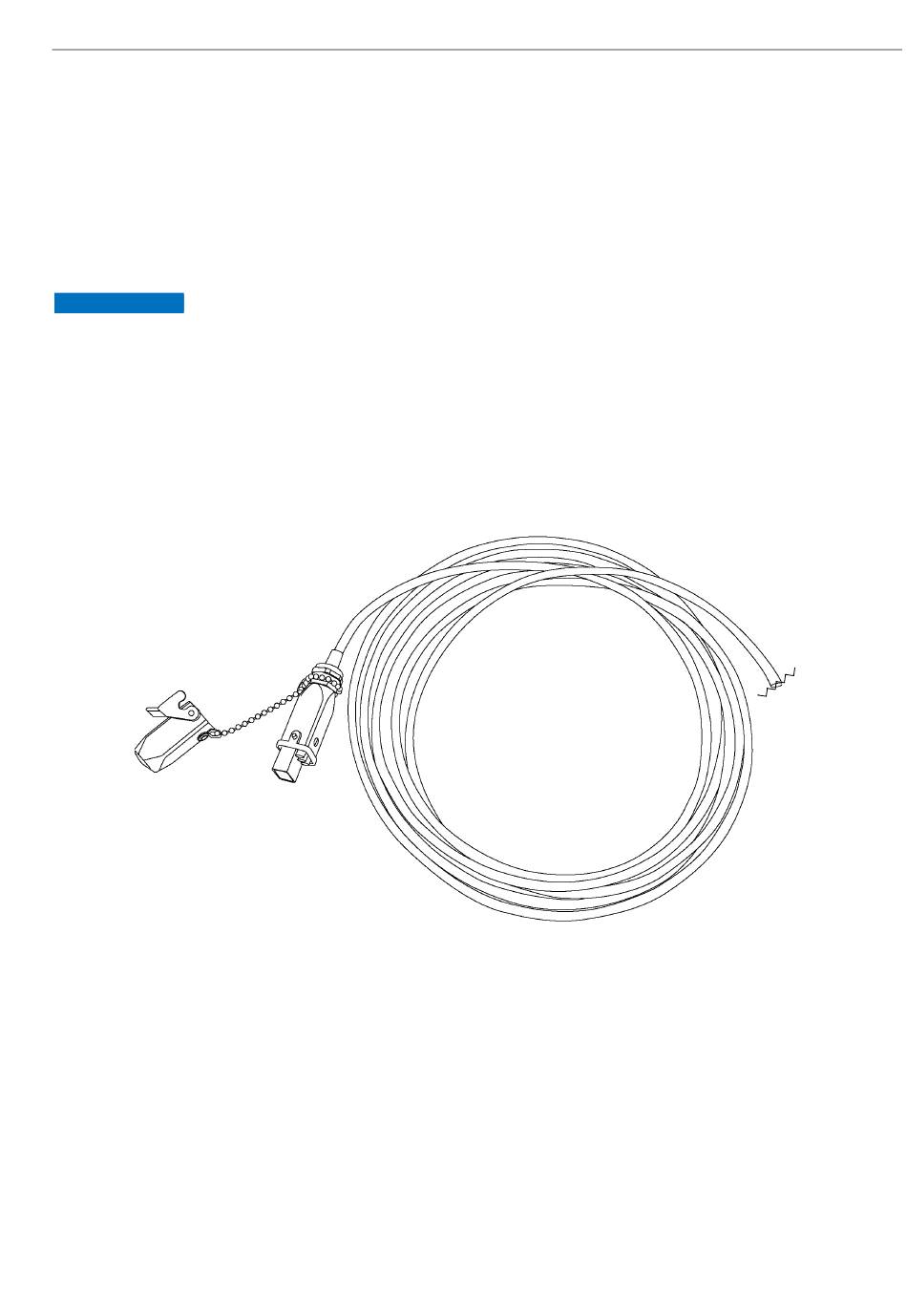

Figure 4. Câble à fibre EO montrant le connecteur pour l'analyseur
