Instructions condensées
5

Connexion de la sonde et de la fibre optique

La sonde Rxn‑46 se connecte à l'analyseur Raman Rxn par l'un des moyens suivants :
• Ambr® : Câble électro-optique (EO) à fibre EO
• Biostat STR® : Convertisseur(s) de fibres EO vers câble à fibre EO ou Fiber Channel (FC)
vers EO pour les systèmes non intégrés
Le câble à fibre optique est vendu séparément et est disponible par incréments de 5 m
(16.4 ft) jusqu'à 200 m (656.2 ft), la longueur étant limitée par l'application.
Voir le manuel de mise en service de l'analyseur Raman Rxn pour les détails de raccor-
dement de l'analyseur.
5.1 Câble à fibre électro-optique
Le câble à fibre optique EO vers EO relie la sonde Rxn-46 à l'analyseur intégré à l'aide d'un
connecteur unique et robuste qui contient les fibres optiques d'excitation et de collecte ainsi
qu'un verrouillage électrique du laser.
5.2 Câble à fibre optique
Le câble de type FC relie la sonde Rxn‑46 à l'analyseur non intégré par le biais des
connexions suivantes :
• Connecteur de verrouillage électrique
• Fibre d'excitation pour sortie laser – Jaune (YE)
• Fibre de collecte pour entrée spectrographe – Rouge (RD)
Un convertisseur de fibres FC vers EO relie le câble FC à la sonde Rxn‑46.
16

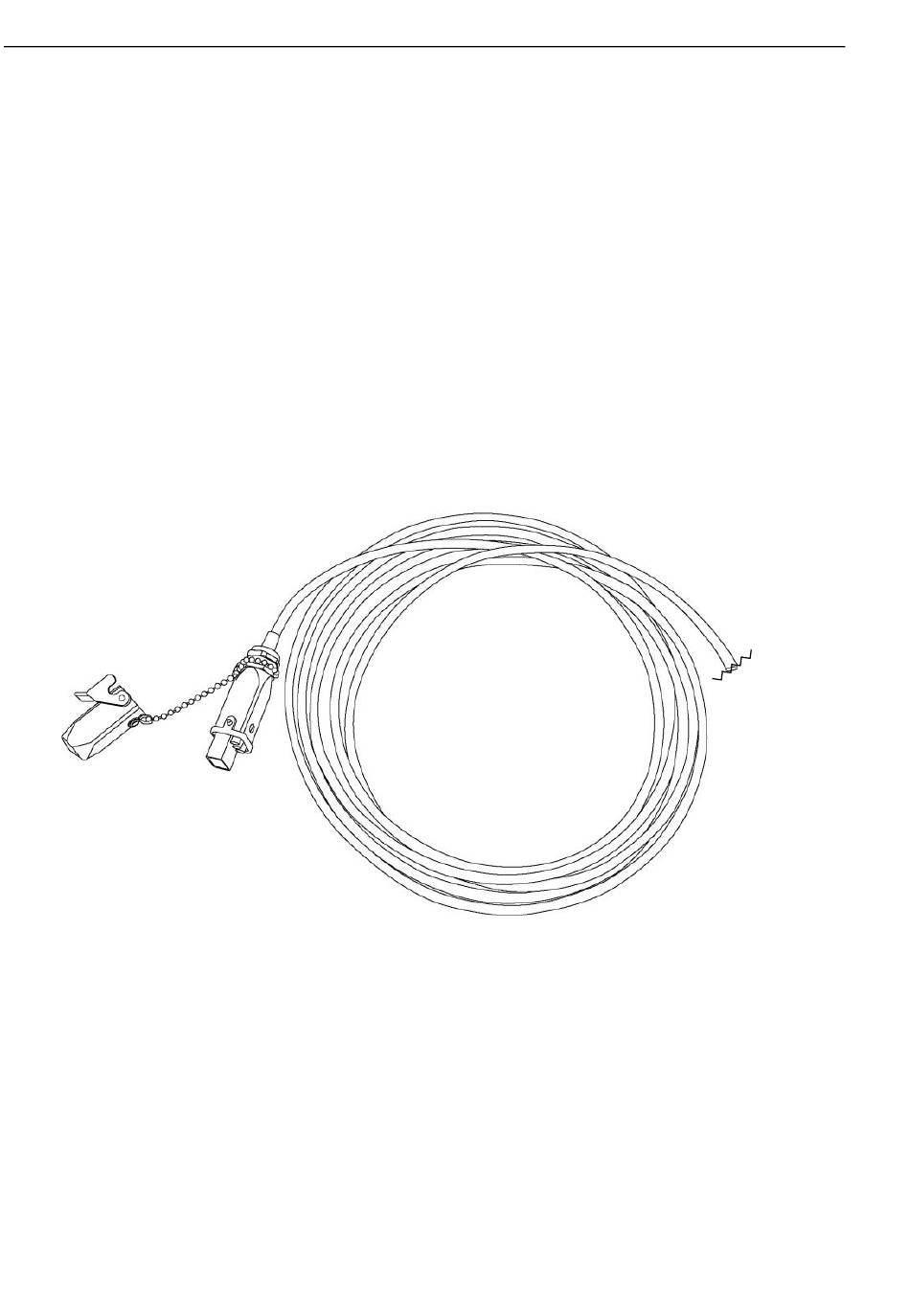

Figure 3. Câble à fibre EO avec le connecteur pour l'analyseur
Sonde de spectroscopie Raman Rxn‑46
A0048938
