5.3 Manipulation du câble à fibre optique
S'il est nécessaire de déconnecter et de reconnecter le câble à fibre optique de la sonde,
suivre les étapes ci-dessous.
AVIS
Pour les connexions de la sonde Rxn-46 à Ambr® , les câbles à fibre optique ne doivent
PAS être déconnectés une fois qu'ils ont été installés et vérifiés par le service après-
vente de Sartorius.
1. Si la sonde Rxn-46 est actuellement reliée à un analyseur Raman Rxn, éteindre le laser
ou mettre l'analyseur hors tension avant de monter la sonde.
2. Déconnecter le câble à fibre optique de la sonde Rxn-46.
• Déverrouiller le clip de connecteur.
• Saisir la partie grise du connecteur de process EO et, avec l'autre main, tirer tout droit
vers le bas pour déconnecter le câble à fibre optique.
3. Reconnecter le câble à fibre optique à la sonde Rxn-46.
• Ouvrir le couvercle du connecteur fibre à ressort à la base de la sonde Rxn‑46.
• Insérer le connecteur dans la base de la sonde et le pousser vers le haut jusqu'à ce qu'il
soit bien fixé.
• Reverrouiller le clip de connecteur.
4. Une fois prêt à utiliser l'analyseur et la sonde, mettre le laser et l'analyseur sous
tension.
5. Au bout d'une minute, vérifier que l'indicateur de verrouillage laser est allumé.
Endress+Hauser

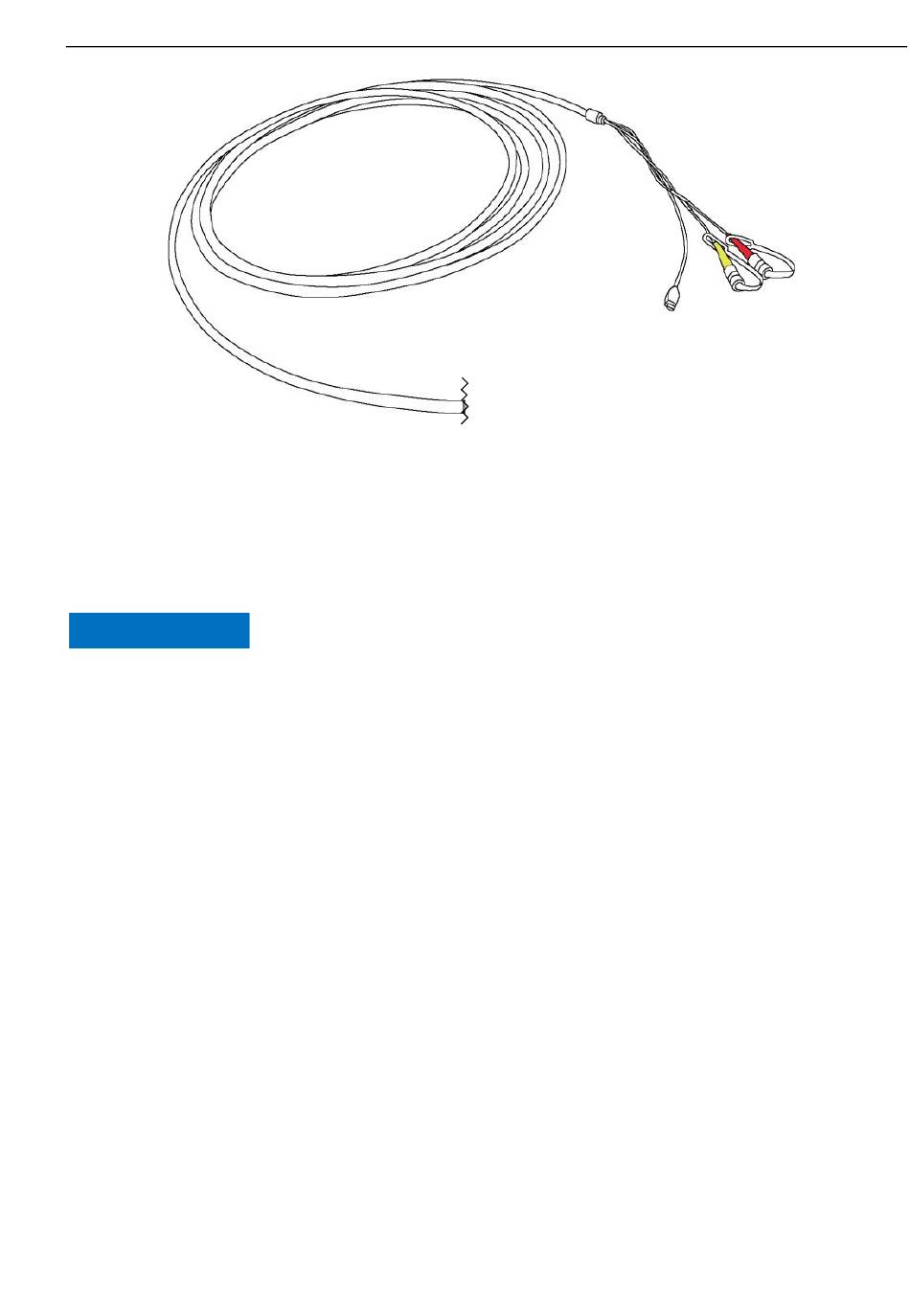

Figure 4. Câble FC avec le connecteur pour l'analyseur
