Connexion de la sonde et de la fibre optique

La sonde Rxn-41 se connecte à l'analyseur Raman Rxn par l'un des moyens suivants :
• Câble à fibre électro-optique (EO) : disponible par incréments de 5 m (16.4 ft) jusqu'à 200 m (656.2 ft),
la longueur étant limitée par l'application
• Câble à fibre de type Fiber Channel (FC) : disponible par incréments de 5 m (16.4 ft) jusqu'à 50 m (164.0 ft),
la longueur étant limitée par l'application
Voir le manuel de mise en service de l'analyseur Raman Rxn pour les détails de raccordement de l'analyseur.
AVIS
Le raccordement de la sonde au câble à fibre optique doit être effectué par un ingénieur Endress+Hauser
qualifié ou par un personnel technique spécialement formé.
 À moins d'être formé par un personnel qualifié, toute tentative de raccordement de la sonde au câble à fibre
optique peut entraîner des dommages et annuler la garantie.
 Contacter le service après-vente Endress+Hauser pour toute assistance supplémentaire concernant le raccor-
dement de la sonde et du câble à fibre optique.
La connexion fibre pour la sonde Rxn-41 est une connexion fibre directe à angle droit.
5.1 Câble à fibre EO
Le câble à fibre EO relie la sonde Rxn-41 à l'analyseur à l'aide d'un connecteur unique et robuste, qui contient les
fibres optiques d'excitation et de collecte ainsi qu'un verrouillage électrique du laser.

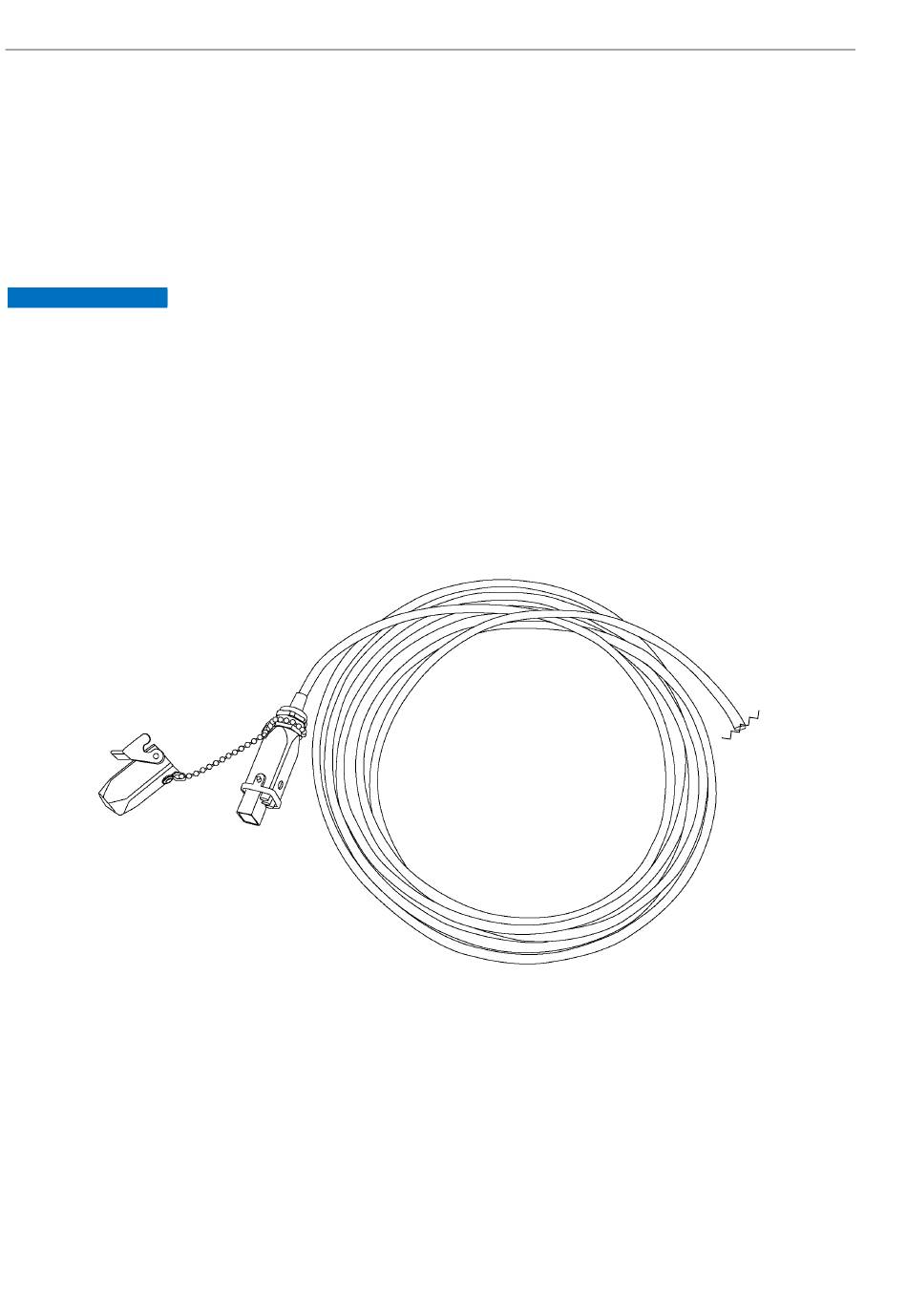

Figure 8. Câble à fibre EO avec le connecteur pour l'analyseur
Sonde de spectroscopie Raman Rxn-41
A0048938
