Sonde de spectroscopie Raman Rxn-10
Après avoir installé une optique dans une sonde, utiliser l'accessoire d'étalonnage multi-optique pour effectuer
5.
un étalonnage de l'intensité pour la sonde avec la nouvelle optique. Il est également possible d'utiliser l' a ccessoire
d'étalonnage Raman (HCA), mais un bio-manchon est nécessaire dans ce cas.
Pour retirer la bio multi-optique de la sonde Rxn-10 :
Desserrer la vis de serrage à main à limitation de couple en la tournant d'environ un tour dans le sens inverse des
aiguilles d'une montre, de manière à libérer l'optique de son clamp. Ne pas retirer la vis. Ensuite, extraire l'optique en
la faisant glisser.
5.2.3 Installation du système optique Raman à usage unique
Le système optique Raman à usage unique d'Endress+Hauser se glisse dans la sonde Rxn-10 et est fixé à l' a ide d'un
clamp à vis de serrage à main à limitation de couple. La vis de serrage à main sur la sonde Rxn-10 ne doit jamais être
entièrement enlevée.
AVERTISSEMENT
Lors de l'installation ou du retrait d'optiques, s'assurer que le laser et le mécanisme de fermeture d'émission
sont en position fermée.
Pour installer le système optique Raman à usage unique :
Desserrer la vis de serrage à main métallique de la sonde Rxn-10 en la tournant d'environ un tour dans le sens
1.
inverse des aiguilles d'une montre (ne pas la retirer). Ensuite, insérer l'optique dans le clamp de serrage de l'extré-
mité de l'optique.
Pousser l'optique vers l'arrière jusqu' à ce qu'elle entre en butée.
2.
Serrer la vis de serrage à main en la tournant doucement dans le sens des aiguilles d'une montre jusqu'à entendre
3.
un "clic". Cela indique que la vis de serrage à main a atteint le couple souhaité. Si la vis n'est pas serrée, l'optique se
détachera, ce qui risque de l'endommager.
Endress+Hauser

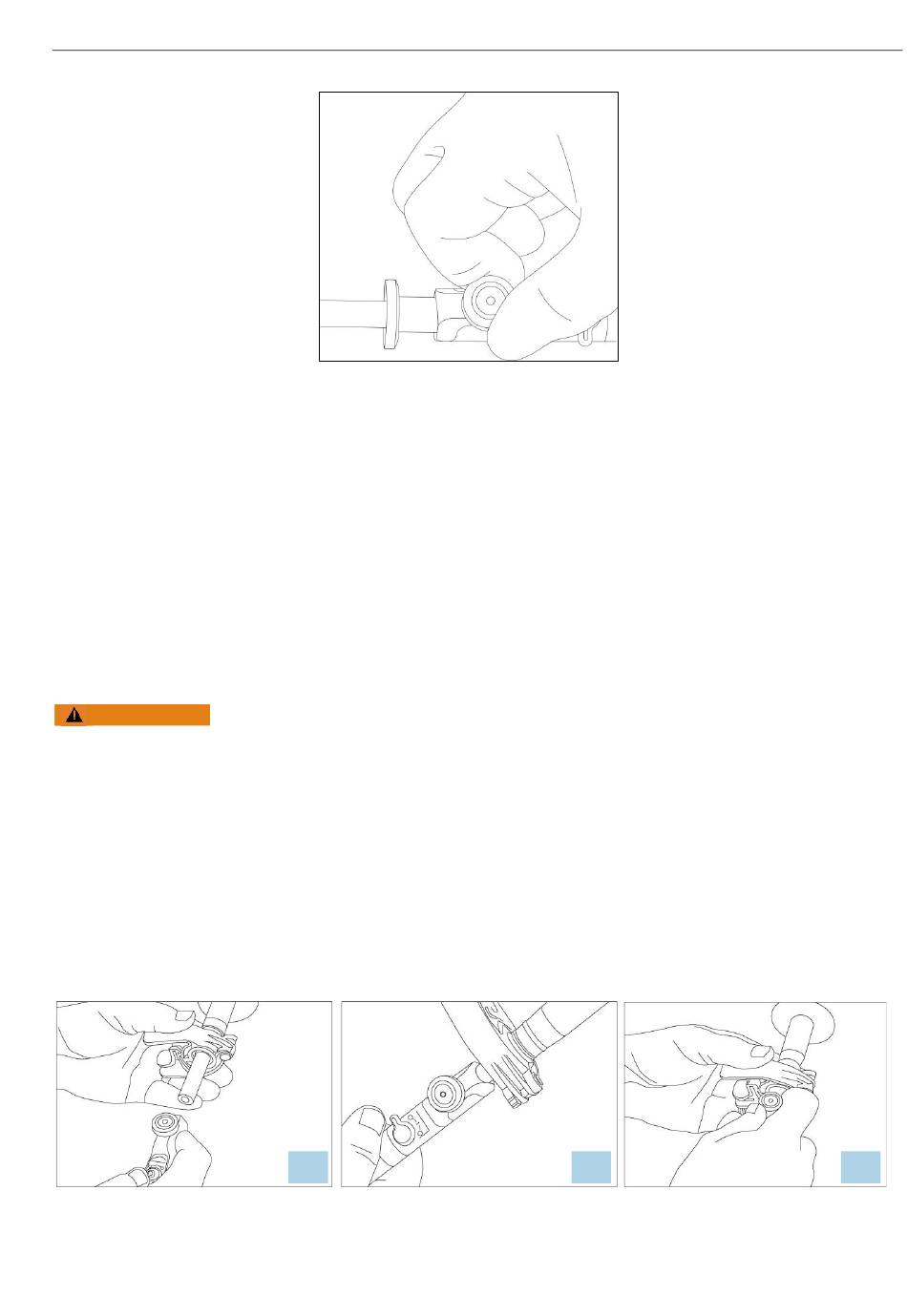

Figure 9. Serrage de la vis sur la sonde Rxn-10
1.
Figure 10. Installation du système optique Raman à usage unique dans la sonde Rxn-10
Manuel de mise en service
A0051187
2. 3.
A0048417
17
