Manuel de mise en service
5.1.1 Câble FC
Le câble de type FC relie la sonde Rxn‑10 à l' a nalyseur comme suit :
• Connecteur de verrouillage électrique
• Fibre d'excitation pour sortie laser – Jaune (YE)
• Fibre de collecte pour entrée spectrographe – Rouge (RD)
5.1.2 Câble à fibre EO
Le câble à fibre EO relie la sonde Rxn‑10 à l'analyseur à l'aide d'un connecteur unique et robuste, qui contient les
fibres optiques d'excitation et de collecte ainsi qu'un verrouillage électrique du laser.
Un câble prolongateur EO est disponible pour des longueurs de câble plus importantes ou pour une installation dans
un conduit.
14

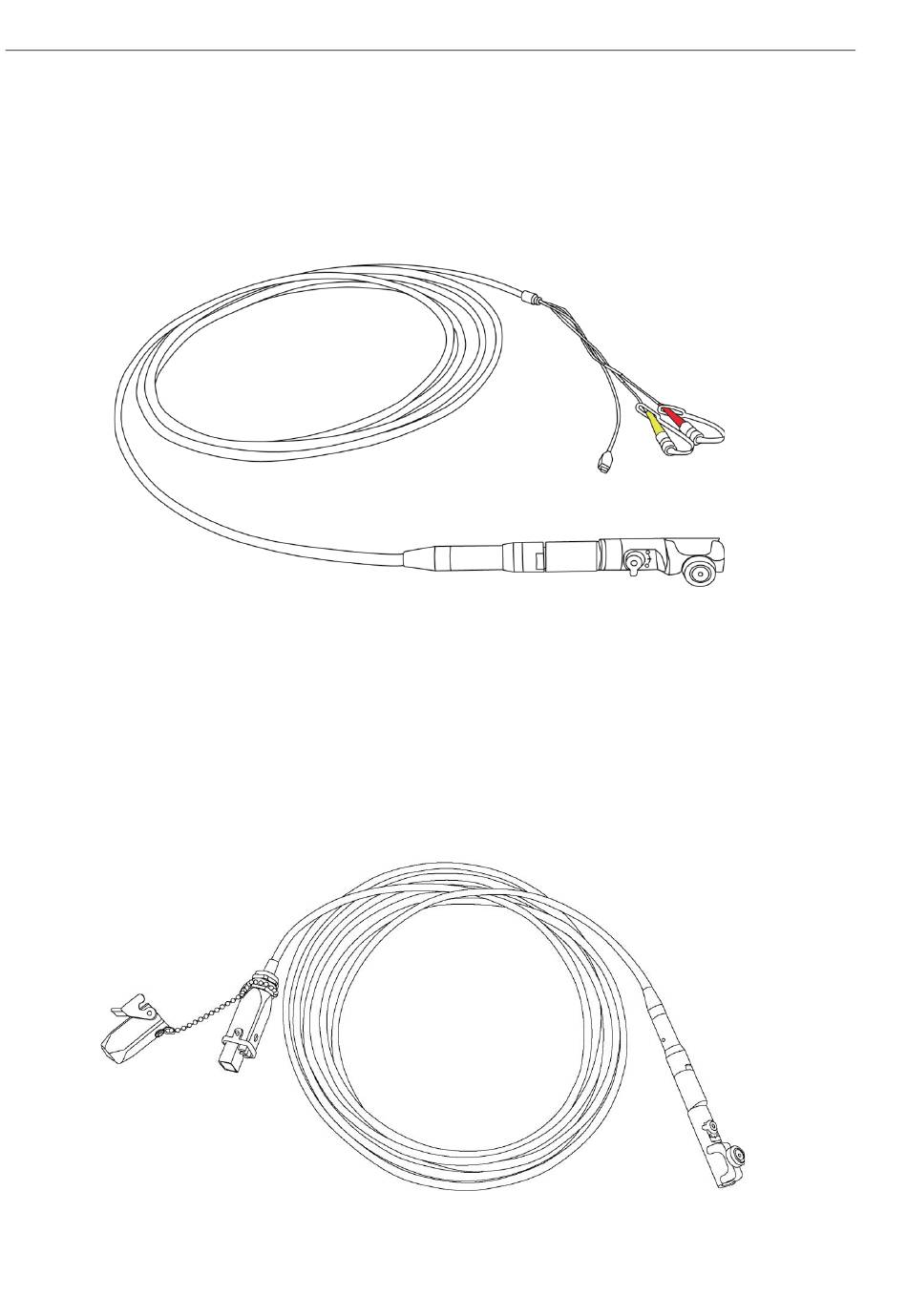

Figure 4. Câble FC avec le connecteur pour l'analyseur
Figure 5. Câble à fibre EO avec le connecteur pour l'analyseur
Sonde de spectroscopie Raman Rxn-10
RD
YE
A0048414
A0048415
