Sonde de spectroscopie Raman Rxn-10
Pour retirer une optique sans contact :
Dévisser l'optique sans contact de l'adaptateur. Si une optique à immersion est utilisée, retirer l'adaptateur en tour-
nant la vis de serrage à main à limitation de couple dans le sens inverse des aiguilles d'une montre d'environ un tour
jusqu'à ce que l' a daptateur soit libéré du clamp. Ensuite, extraire l'adaptateur en la faisant glisser.
5.2.5 Installation de la plateforme de micro-débit
La plateforme de micro-débit d'Endress+Hauser se glisse dans la sonde Rxn-10 et est fixée à l'aide d'un clamp à vis de
serrage à main à limitation de couple. La vis de serrage à main sur la sonde Rxn-10 ne doit jamais être entièrement
enlevée.
AVERTISSEMENT
Lors de l'installation ou du retrait d'optiques, s'assurer que le laser et le mécanisme de fermeture d'émission
sont en position fermée.
Pour installer la plateforme de micro-débit dans la sonde :
Si nécessaire, desserrer la vis de serrage à main métallique de la sonde Rxn-10 en la tournant d'environ un tour
1.
dans le sens inverse des aiguilles d'une montre (ne pas la retirer).
Insérer le clamp de serrage de l'extrémité de l'optique de la sonde sur l' a daptateur Rxn-10 de la plateforme de
2.
micro-débit.

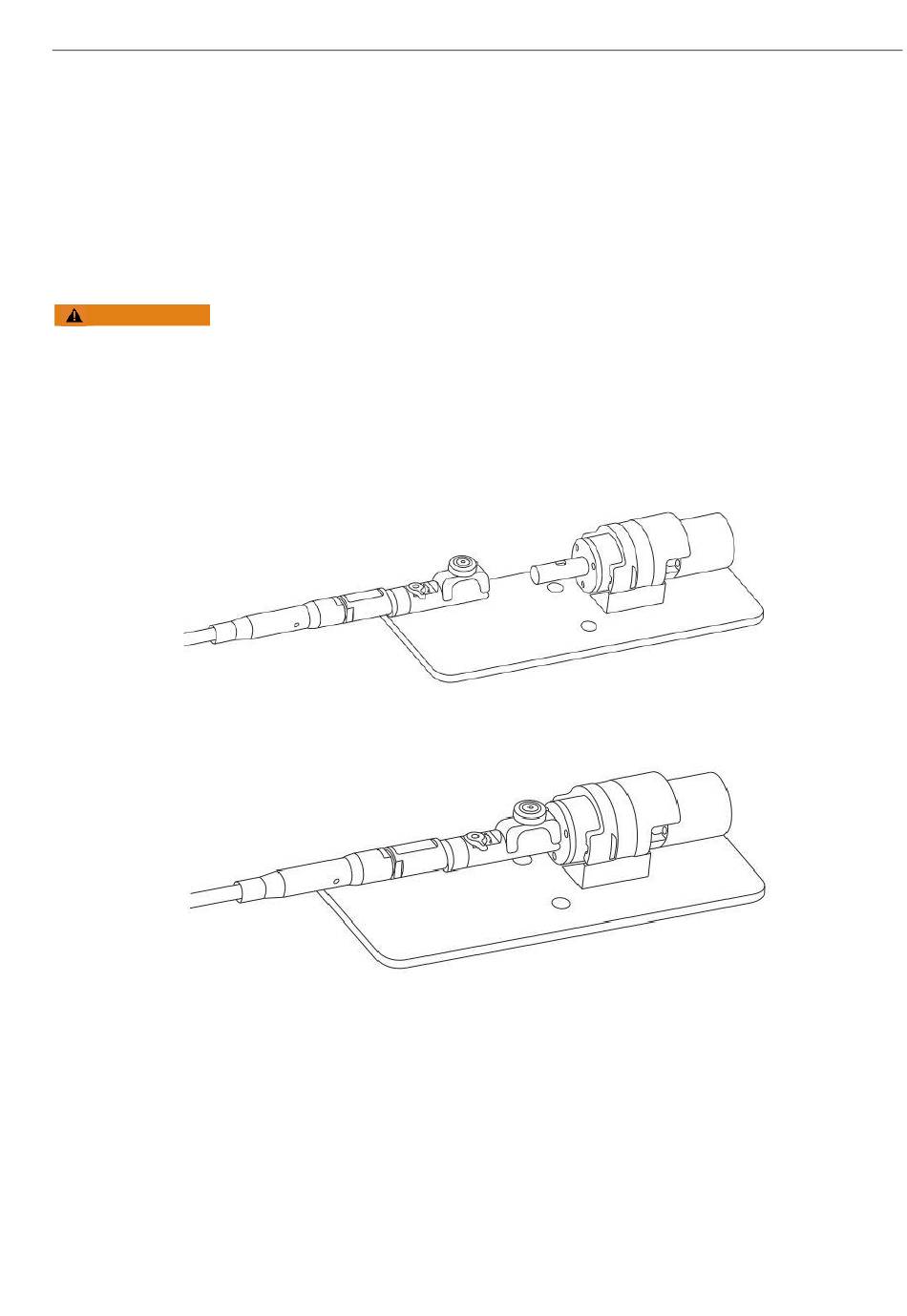

Figure 12. Insertion de la sonde Rxn-10 sur l'adaptateur Rxn‑10 de la plateforme de micro-débit
Faire glisser la sonde sur l'adaptateur Rxn‑10 de la plateforme de micro-débit jusqu'en butée.
3.
Serrer la vis de serrage à main en la tournant doucement dans le sens des aiguilles d'une montre jusqu'à entendre
4.
un "clic". Cela indique que la vis de serrage à main a atteint le couple souhaité. Si la vis n'est pas serrée, l'optique
se détachera, ce qui risque de l'endommager.
Après avoir installé la plateforme de micro-débit, utiliser le kit d'étalonnage de la plateforme de micro-débit pour
5.
effectuer un étalonnage de l'intensité de la sonde avec la nouvelle optique.
Pour retirer la sonde Rxn-10 de la plateforme de micro-débit :
Desserrer la vis de serrage à main à limitation de couple en la tournant d'environ un tour dans le sens inverse des
aiguilles d'une montre, de manière à libérer l'adaptateur Rxn‑10 du clamp. Ne pas retirer la vis. Ensuite, faire glisser
la sonde hors de l'adaptateur.
Endress+Hauser
Figure 13. Position finale de la sonde Rxn-10 avec la plateforme de micro-débit
Manuel de mise en service
A0052579
A0052580
