Sonde de spectroscopie Raman Rxn-10
5.2

Installation des optiques

La sonde Rxn-10 est compatible avec une variété d'optiques à immersion, d'optiques sans contact et de plateformes
de micro-débit avec micro-cuvettes. La tête de sonde dispose d'un clamp de compression qui permet de fixer l'optique
à immersion ou la plateforme de micro-débit. Le clamp contient également l'adaptateur pour les optiques sans
contact.
Avant l'installation, veiller à ce que les couvercles de protection soient retirés des optiques.
Lors du remplacement d'une optique sur une tête de capteur, se référer à Étalonnage et vérification de la sonde →
pour effectuer un étalonnage de l'intensité pour cette tête de sonde avec la nouvelle optique.
5.2.1 Installation des optiques à immersion et des bio-optiques
Les optiques à immersion et les bio-optiques d'Endress+Hauser se glissent dans la sonde Rxn-10 et sont fixées au
moyen d'un clamp à vis de serrage à main à limitation de couple. La vis de serrage à main sur la sonde Rxn-10 ne doit
jamais être entièrement enlevée.
AVERTISSEMENT
Lors de l'installation ou du retrait d'optiques à immersion, s'assurer que le laser et le mécanisme de fermeture
d'émission sont en position fermée.
Pour installer une optique à immersion :
Si nécessaire, desserrer la vis de serrage à main à limitation de couple de la sonde Rxn-10 en la tournant d' e nviron
1.
un tour dans le sens inverse des aiguilles d'une montre (ne pas la retirer). Ensuite, localiser l'extrémité sonde de
l'optique, c'est-à-dire l'extrémité qui comporte les marques du produit.
Insérer l'extrémité sonde de l'optique dans le clamp de serrage de l'extrémité de l'optique.
2.
Pousser l'optique vers l'arrière jusqu' à ce qu'elle entre en butée.
3.
Serrer la vis de serrage à main en la tournant doucement dans le sens des aiguilles d'une montre jusqu'à entendre
4.
un "clic". Cela indique que la vis de serrage à main a atteint le couple souhaité. Si la vis n'est pas serrée, l'optique se
détachera, ce qui risque de l'endommager.
Après avoir installé une optique sur une tête de sonde, utiliser l'accessoire d'étalonnage Raman pour effectuer un
5.
étalonnage de l'intensité pour la tête de sonde avec la nouvelle optique avant l'utilisation.

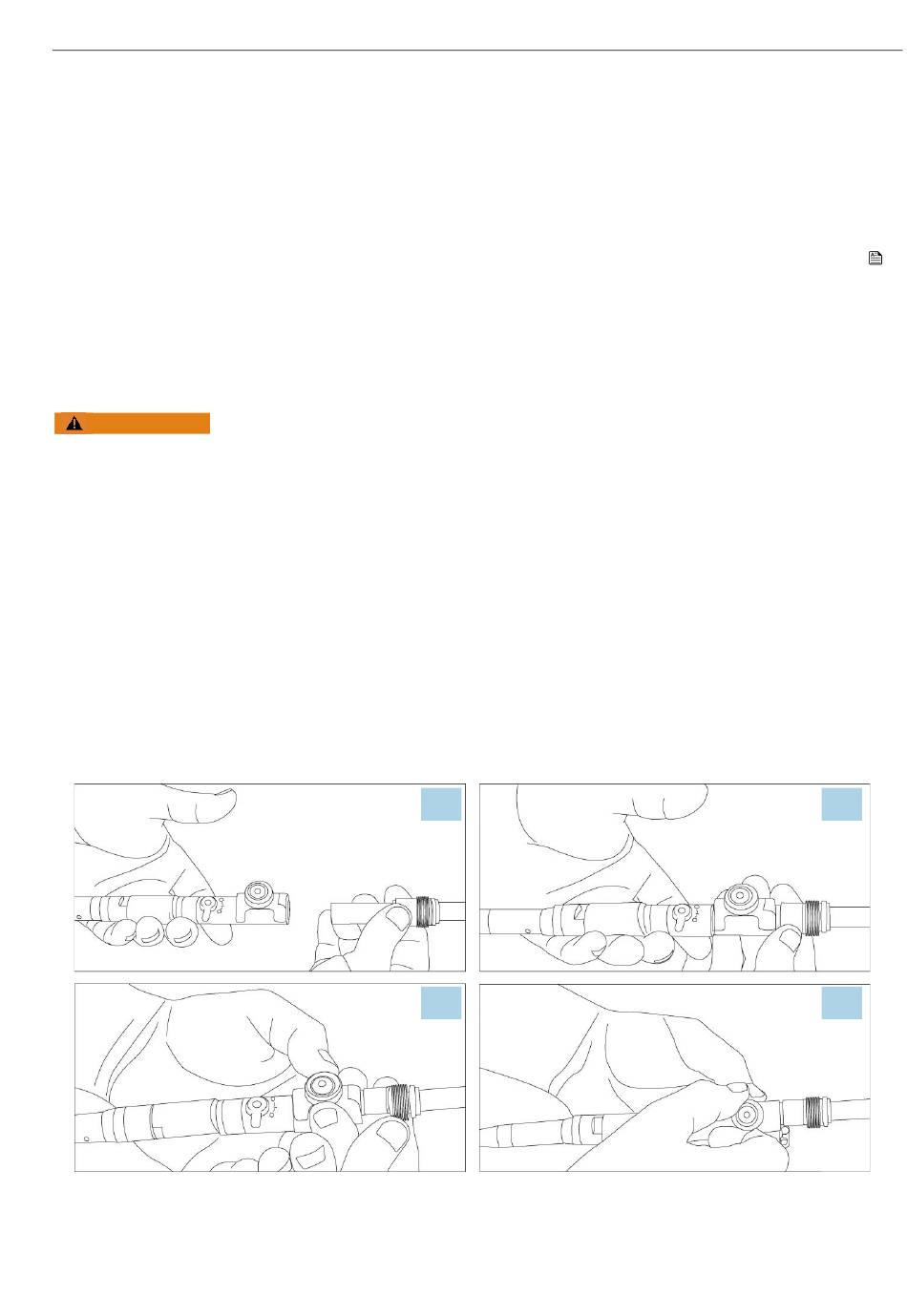

Figure 6. Installation d'une optique à immersion (IO) ou d'une bio-optique dans la sonde Rxn-10
Endress+Hauser
1.
3.
Manuel de mise en service
2.
4.
A0048416
