Après avoir installé une optique dans une sonde et, avant qu'elle ne soit connectée au raccord, utiliser l'accessoire
4.
d'étalonnage multi-optique pour effectuer un étalonnage de l'intensité pour la sonde avec la nouvelle optique. Il
est également possible d'utiliser l' a ccessoire d'étalonnage Raman (HCA) et l' a daptateur d'étalonnage à usage
unique.
Pour retirer le système optique Raman à usage unique :
Desserrer la vis de serrage à main à limitation de couple en la tournant d'environ un tour dans le sens inverse des
aiguilles d'une montre, de manière à libérer l'optique de son clamp. Ne pas retirer la vis. Ensuite, extraire l'optique en
la faisant glisser.
5.2.4

Installation d'optiques sans contact

Les optiques sans contact proposées avec la sonde Rxn-10 sont filetées, de sorte qu'un adaptateur fileté est néces-
saire pour fixer l'optique à la sonde Rxn-10.
AVERTISSEMENT
Lors de l'installation ou du retrait d'optiques sans contact, s'assurer que le laser et le mécanisme de fermeture
d'émission sont en position fermée.
Pour installer une optique sans contact :
Desserrer la vis de serrage à main métallique de la sonde Rxn-10 en la tournant d'environ un tour dans le sens
1.
inverse des aiguilles d'une montre (ne pas la retirer). Ensuite, localiser l'extrémité étroite et non filetée de
l'adaptateur.
Insérer l'extrémité étroite de l'adaptateur dans le clamp. Pousser l'adaptateur vers l'arrière jusqu'à ce qu'il entre en
2.
butée.
Serrer la vis de serrage à main en la tournant doucement dans le sens des aiguilles d'une montre jusqu'à entendre
3.
un "clic". Cela indique que la vis de serrage à main a atteint le couple souhaité. Si la vis n'est pas serrée, l' a dap-
tateur se détachera.
Localiser l'extrémité filetée extérieure de l'optique sans contact.
4.
Visser une optique sans contact dans l'extrémité filetée de l'adaptateur.
5.
Après avoir installé une optique dans une tête de sonde, utiliser l'accessoire d'étalonnage Raman pour effectuer un
6.
étalonnage de l'intensité pour la tête de sonde avec la nouvelle optique avant l'utilisation.

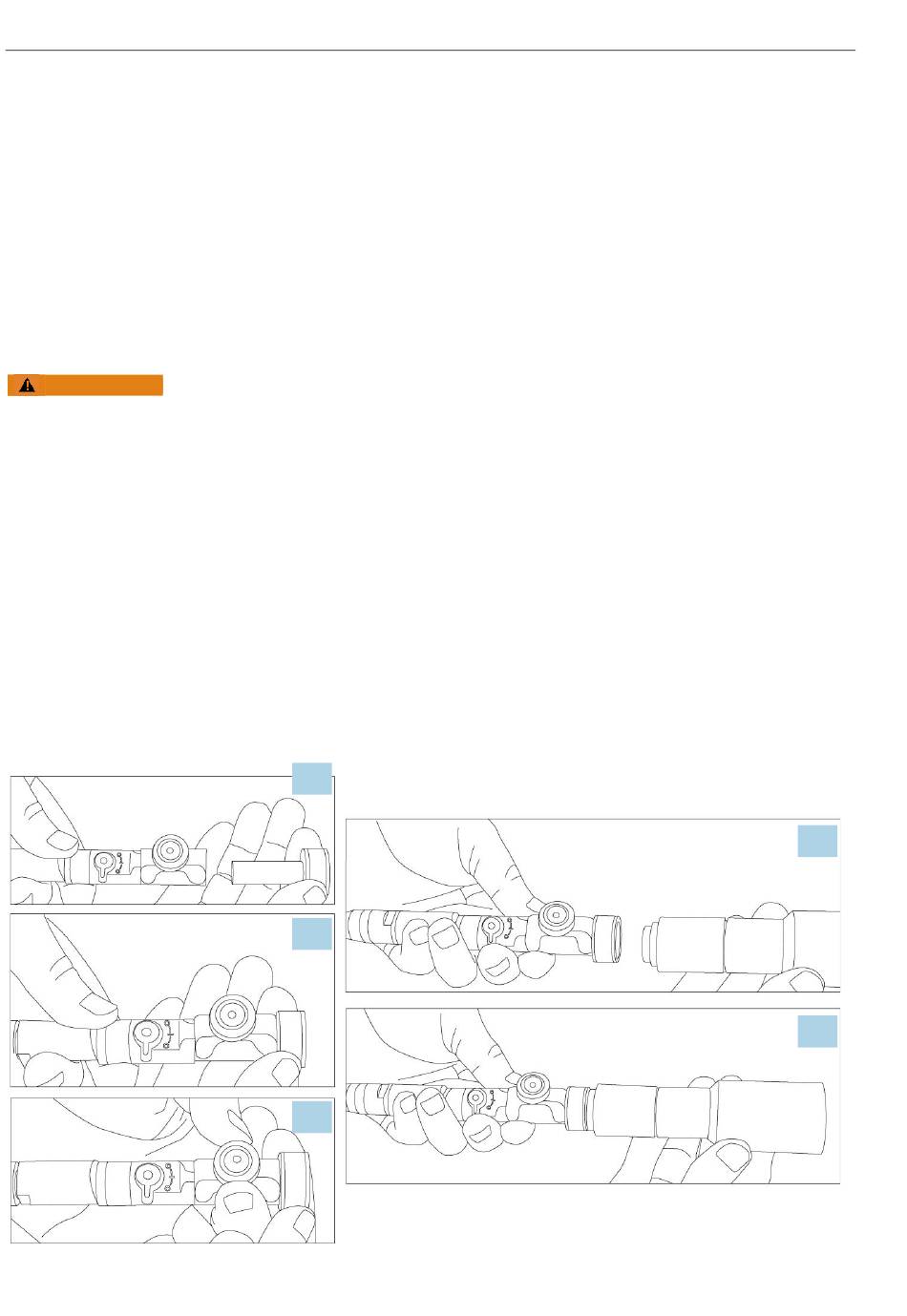

Figure 11. Installation d'un adaptateur et d'une optique sans contact dans la sonde Rxn-10
18
1.
2.
3.
Sonde de spectroscopie Raman Rxn-10
Endress+Hauser
4.
5.
A0048418
