Montage
22

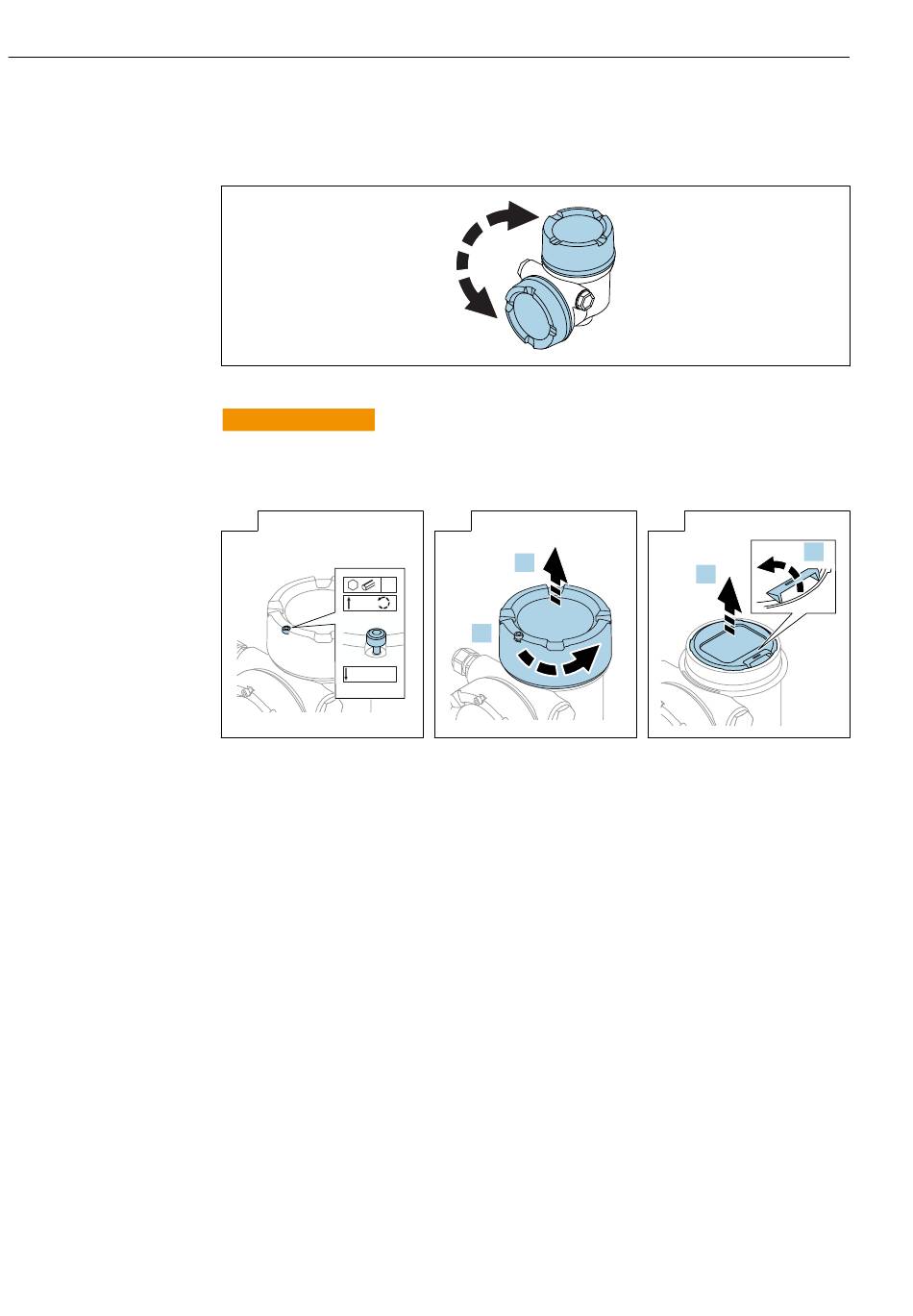

5.3.9 Changement de la position de montage du module d'affichage
La position de montage de l' a fficheur peut être modifiée dans le cas du boîtier à double
compartiment, en forme de L.
AVERTISSEMENT
L
Tension d'alimentation présente !
Risque d' é lectrocution et/ou d' e xplosion !
‣
Couper la tension d' a limentation avant d' o uvrir l' a ppareil de mesure.
1 →
4
2 x
0.7 Nm
A0046831
‣
Suivant l' é quipement : dévisser
la vis du verrou de couvercle
d' a fficheur à l' a ide de la clé à
six pans.
Micropilot FMR63B PROFINET sur Ethernet-APL
2 →
2.
1.
A0046832
‣
Dévisser le couvercle de
l' a fficheur et vérifier
l' é tanchéité du couvercle.
A0048401
3 →
1.
2.
A0046833
‣
Presser le mécanisme de
déblocage, retirer le module
d' a ffichage.
