Raccordement électrique
26
A
1 1

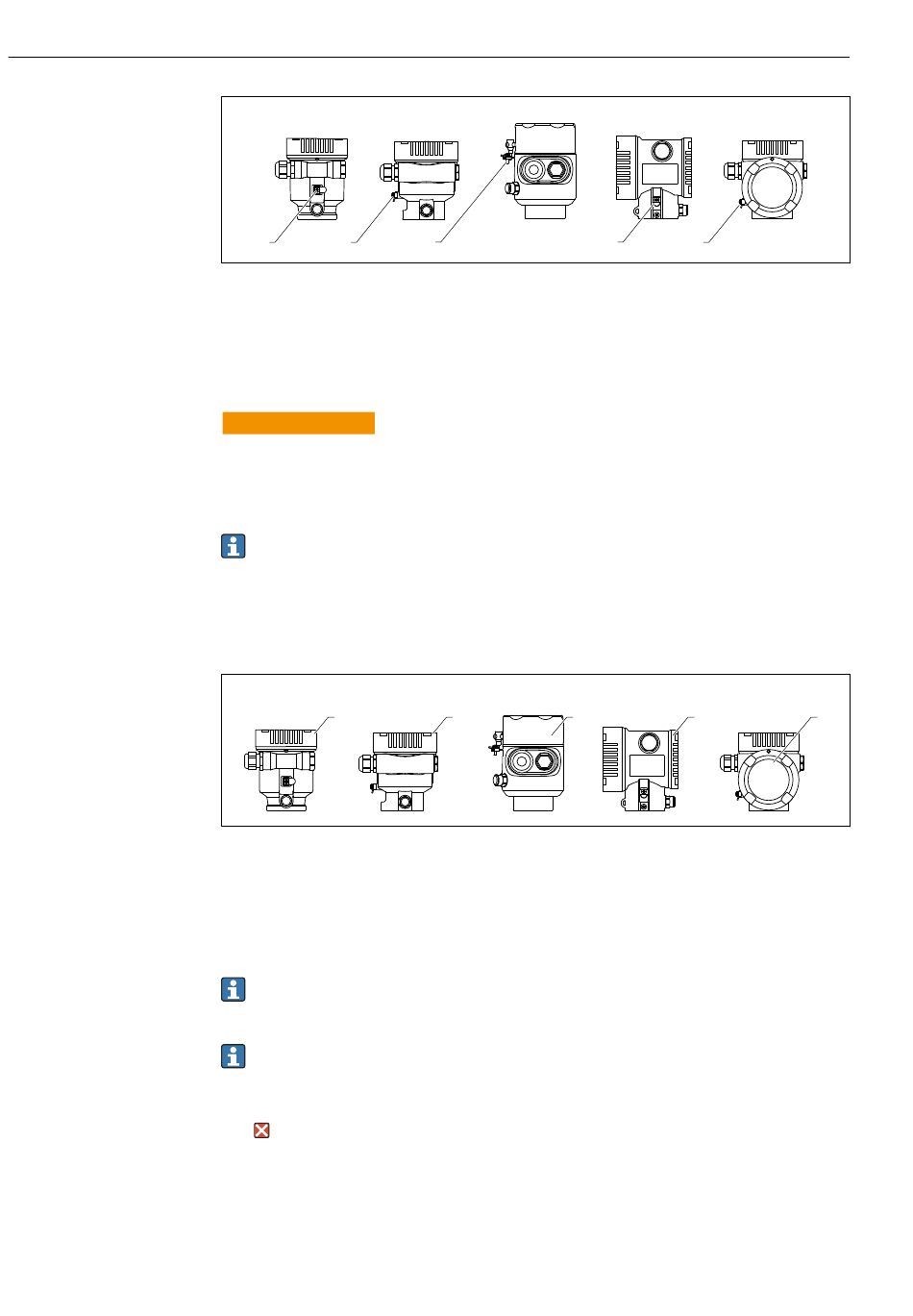

A Boîtier à simple compartiment, plastique
B Boîtier à simple compartiment, aluminium, revêtu
C Boîtier à simple compartiment, 316L, hygiénique (appareil Ex)
D Boîtier à double compartiment, aluminium, revêtu
E Boîtier à double compartiment, en forme de L, aluminium, revêtu
1 Borne de terre pour le raccordement du câble d' é quipotentialité
AVERTISSEMENT
L
Étincelles inflammables ou températures de surface élevées inadmissibles.
Risque d' e xplosion !
‣
Les conseils de sécurité sont fournis dans la documentation séparée pour les
applications en zone explosible.
Pour une compatibilité électromagnétique optimale :
• Veiller à ce que la ligne d' é quipotentialité soit aussi courte que possible
• Respecter une section minimale de 2,5 mm
6.2 Raccordement de l'appareil
A
1
A Boîtier à simple compartiment, plastique
B Boîtier à simple compartiment, aluminium, revêtu
C Boîtier à simple compartiment, 316L, hygiénique
D Boîtier à double compartiment, aluminium, revêtu
E Boîtier à double compartiment, en forme de L, aluminium, revêtu
1 Couvercle du compartiment de raccordement
Les appareils dotés d' u n boîtier hygiénique 316L à simple compartiment et d' u n
raccord fileté pour conduite doivent être raccordés en tant qu' a ppareils en bout de
ligne ; une seule "entrée de conduite" peut être utilisée.
Filetage du boîtier
Les filetages du compartiment pour l' é lectronique et le raccordement peuvent être
dotés d' u n revêtement antifriction.
La consigne suivante est valable pour tous les matériaux de boîtier :
Ne pas lubrifier les filetages du boîtier.
Micropilot FMR63B PROFINET sur Ethernet-APL
B C
1
2
C
B
1
D
1 1
(14 AWG)
D
1 1
