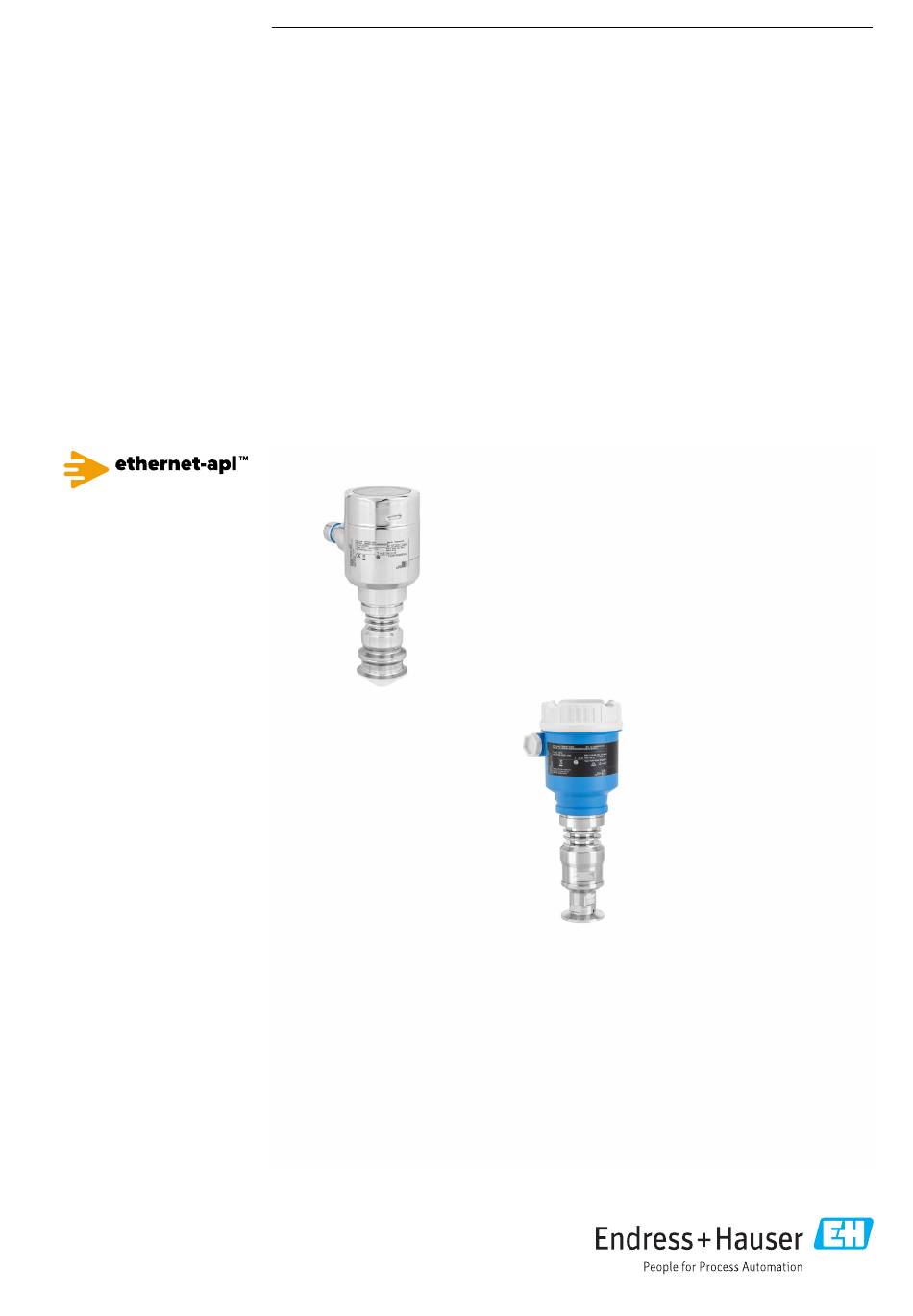

Endress+Hauser Micropilot FMR63B PROFINET Manuel De Mise En Service
Sur ethernet-apl; radar à émission libre
Masquer les pouces
Voir aussi pour Micropilot FMR63B PROFINET:
- Manuel de mise en service (80 pages) ,
- Information technique (64 pages)
Manuels Connexes pour Endress+Hauser Micropilot FMR63B PROFINET
Sommaire des Matières pour Endress+Hauser Micropilot FMR63B PROFINET
- Page 1 Products Solutions Services BA02268F/14/FR/03.24-00 71691199 2024-12-04 01.00.zz (Firmware de l' a ppareil) Manuel de mise en service Micropilot FMR63B PROFINET sur Ethernet-APL Radar à émission libre advanced physical layer...
- Page 2 Le fabricant se réserve le droit d' a dapter les caractéristiques de ses appareils aux évolutions techniques sans avis préalable. Consulter Endress+Hauser pour obtenir les informations actuelles et les éventuelles mises à jour du présent manuel.
- Page 3 Micropilot FMR63B PROFINET sur Ethernet-APL Sommaire Sommaire 5.3.3 Antenne, plaquée PTFE, affleurante Informations relatives au 80 mm (3 in) ....document ......6 5.3.4...
- Page 4 Sommaire Micropilot FMR63B PROFINET sur Ethernet-APL 7.5.6 Déconnexion ....39 Diagnostic et suppression des Accès au menu de configuration via l' o util de défauts .
- Page 5 Micropilot FMR63B PROFINET sur Ethernet-APL Sommaire 14.2 Capot de protection climatique, plastique, XW111 ......67 14.3 Connecteur M12 mâle .
- Page 6 Informations relatives au document Micropilot FMR63B PROFINET sur Ethernet-APL Informations relatives au document But du présent document Le présent manuel de mise en service contient toutes les informations nécessaires aux différentes phases du cycle de vie de l' a ppareil : de l' i dentification du produit, de la réception et du stockage, au montage, au raccordement, à...
- Page 7 • Device Viewer (www.endress.com/deviceviewer) : entrer le numéro de série figurant sur la plaque signalétique • Endress+Hauser Operations App : entrer le numéro de série figurant sur la plaque signalétique ou scanner le code matriciel figurant sur la plaque signalétique.
- Page 8 La marque et les logos Bluetooth® sont la propriété de Bluetooth SIG, Inc. et toute utilisation de ces marques par Endress+Hauser fait l' o bjet d' u ne licence. Les autres marques déposées et marques commerciales appartiennent à leurs propriétaires respectifs.
- Page 9 Clarification des cas limites : ‣ Pour les fluides spéciaux et les fluides de nettoyage, Endress+Hauser fournit volontiers une assistance pour vérifier la résistance à la corrosion des matériaux en contact avec le produit, mais n' a ccepte aucune garantie ni responsabilité.
- Page 10 Consignes de sécurité de base Micropilot FMR63B PROFINET sur Ethernet-APL Risque de brûlure en cas de contact avec les surfaces ! ‣ En cas de températures élevées du produit, prévoir une protection contre les contacts accidentels, afin d' é viter les brûlures.
- Page 11 Micropilot FMR63B PROFINET sur Ethernet-APL Consignes de sécurité de base • Protection en écriture via commutateur de verrouillage hardware • Code d' a ccès pour changer de rôle utilisateur (s' a pplique pour la configuration via l' a fficheur, Bluetooth ou FieldCare, DeviceCare, systèmes d' A sset Management (p. ex.,...
- Page 12 Consignes de sécurité de base Micropilot FMR63B PROFINET sur Ethernet-APL À la livraison de l' a ppareil, le serveur web est activé. Le serveur web peut être désactivé via le paramètre Fonctionnalitée du serveur web si nécessaire (p. ex., après la mise en service).
- Page 13 Micropilot FMR63B PROFINET sur Ethernet-APL Description du produit Description du produit Construction du produit A0046663 1 Construction du Micropilot FMR63B Boîtier électronique Antenne intégrée, PEEK, filetage de raccord process M24 Antenne, plaquée PTFE, affleurante, Tri-Clamp ISO2852 Antenne, plaquée PTFE, affleurante, écrou fou DIN11851 Antenne plaquée affleurante, PEEK, tube Varivent N DN65-162...
- Page 14 Toutes les informations concernant l' a ppareil de mesure sont affichées. ‣ Endress+Hauser Operations App ; entrer manuellement le numéro de série indiqué sur la plaque signalétique ou scanner le code matriciel 2D figurant sur la plaque signalétique.
- Page 15 Micropilot FMR63B PROFINET sur Ethernet-APL Réception des marchandises et identification du produit • Indice de protection • Agréments avec symboles • Référence aux Conseils de sécurité (XA) (en option) ‣ Comparer les informations sur la plaque signalétique avec la commande.
- Page 16 Montage Micropilot FMR63B PROFINET sur Ethernet-APL Montage Instructions générales AVERTISSEMENT Perte de l'indice de protection si l'appareil est ouvert dans un environnement humide. ‣ N' i nstaller l' a ppareil que dans un environnement sec ! 1. Monter l' a ppareil ou tourner le boîtier de telle sorte que les entrées de câble ne soient pas orientées vers le haut.
- Page 17 Micropilot FMR63B PROFINET sur Ethernet-APL Montage 5.2.2 Éviter les échos parasites A0031813 Des déflecteurs métalliques, installés selon un certain angle, diffusent les signaux radar et aident à éviter les échos parasites. 5.2.3 Orientation verticale de l'axe de l'antenne Orienter l' a ntenne de telle sorte qu' e lle soit perpendiculaire à la surface du produit.
- Page 18 Montage Micropilot FMR63B PROFINET sur Ethernet-APL Longueur maximale de piquage H en fonction du diamètre de piquage D D 40 … 50 mm (1,6 … 2 in) 200 mm (8 in) 50 … 80 mm (2 … 3,2 in) 300 mm (12 in) 80 …...
- Page 19 Micropilot FMR63B PROFINET sur Ethernet-APL Montage La longueur maximale de piquage H dépend du diamètre du piquage D D 80 … 100 mm (3,2 … 4 in) 1 750 mm (70 in) 100 … 150 mm (4 … 6 in) 2 200 mm (88 in) ≥...
- Page 20 Montage Micropilot FMR63B PROFINET sur Ethernet-APL Longueur maximale du piquage H dépendant du diamètre de piquage D ØD 40 … 50 mm (1,6 … 2 in) 400 mm (16 in) 50 … 80 mm (2 … 3,2 in) 550 mm (22 in) 80 …...
- Page 21 Micropilot FMR63B PROFINET sur Ethernet-APL Montage A0046660 Boîtier en plastique à compartiment unique (pas de vis de blocage) Boîtier en aluminium à compartiment unique Boîtier à compartiment unique, 316L, hygiénique (pas de vis de blocage) Boîtier à compartiment double Boîtier à compartiment double, en L...
- Page 22 Montage Micropilot FMR63B PROFINET sur Ethernet-APL 5.3.9 Changement de la position de montage du module d'affichage La position de montage de l' a fficheur peut être modifiée dans le cas du boîtier à double compartiment, en forme de L. A0048401 AVERTISSEMENT Tension d'alimentation présente !
- Page 23 Micropilot FMR63B PROFINET sur Ethernet-APL Montage 4 → 5 → 6 → 0.7 Nm A0046834 A0046923 A0046924 ‣ ‣ ‣ Débrancher le connecteur Suivant l' é quipement : dévisser Dévisser le couvercle du enfichable. la vis du verrou de couvercle de...
- Page 24 Montage Micropilot FMR63B PROFINET sur Ethernet-APL Contrôle du montage L' a ppareil est-il intact (contrôle visuel) ? L' i dentification et le marquage des points de mesure sont-ils corrects (contrôle visuel) ? L' a ppareil de mesure est-il suffisamment protégé des précipitations et de la lumière du soleil ? Les vis de fixation et le verrou du couvercle sont-ils bien serrés ?
- Page 25 Micropilot FMR63B PROFINET sur Ethernet-APL Raccordement électrique Raccordement électrique Exigences de raccordement 6.1.1 Couvercle avec vis de fixation Le couvercle est verrouillé par une vis de sécurité dans des appareils destinés à être utilisés en zone explosible avec une protection antidéflagrante définie.
- Page 26 Raccordement électrique Micropilot FMR63B PROFINET sur Ethernet-APL A0046583 Boîtier à simple compartiment, plastique Boîtier à simple compartiment, aluminium, revêtu Boîtier à simple compartiment, 316L, hygiénique (appareil Ex) Boîtier à double compartiment, aluminium, revêtu Boîtier à double compartiment, en forme de L, aluminium, revêtu Borne de terre pour le raccordement du câble d' é...
- Page 27 Micropilot FMR63B PROFINET sur Ethernet-APL Raccordement électrique 6.2.1 Tension d'alimentation Classe de performance APL A (9,6 … 15 V 540 mW) Le commutateur de terrain APL doit être testé pour s' a ssurer qu' i l répond aux exigences de sécurité (p. ex., PELV, SELV, Classe 2) et doit être conforme aux spécifications du protocole.
- Page 28 Raccordement électrique Micropilot FMR63B PROFINET sur Ethernet-APL Appareils avec protection optionnelle contre les surtensions • Tension d' a morçage : min. 400 V • Testé selon IEC / DIN EN 60079-14 sous-chapitre 12.3 (IEC / DIN EN 60060-1 chapitre • Courant de décharge nominal : 10 kA AVIS L'appareil peut être détruit par des tensions électriques excessivement élevées.
- Page 29 Micropilot FMR63B PROFINET sur Ethernet-APL Raccordement électrique 6.2.5 Affectation des bornes Boîtier à simple compartiment A0042594 4 Bornes de raccordement et borne de terre dans le compartiment de raccordement, boîtier à simple compartiment Borne plus Borne moins Borne de terre interne Boîtier à...
- Page 30 Raccordement électrique Micropilot FMR63B PROFINET sur Ethernet-APL 6.2.6 Entrées de câble A0046584 Boîtier à simple compartiment, plastique Boîtier à simple compartiment, aluminium, revêtu Boîtier à simple compartiment, 316L, hygiénique Boîtier à double compartiment, aluminium, revêtu Boîtier à double compartiment, en forme de L, aluminium, revêtu Entrée de câble...
- Page 31 Micropilot FMR63B PROFINET sur Ethernet-APL Raccordement électrique • Filetage G1/2, IP66/68 NEMA type 4X/6P Si le filetage G1/2 est sélectionné, l' a ppareil est livré avec un filetage M20 en standard et un adaptateur G1/2 est inclus dans la livraison, ainsi que la documentation correspondante •...
- Page 32 Les différences entre la structure des menus de configuration de l' a fficheur local et des outils de configuration Endress+Hauser FieldCare ou DeviceCare peuvent être résumées comme suit : L' a fficheur local est approprié pour la configuration d' a pplications simples.
- Page 33 Micropilot FMR63B PROFINET sur Ethernet-APL Options de configuration Si un code d' a ccès incorrect est entré, l' u tilisateur obtient les droits d' a ccès du rôle Opérateur. Accès au menu de configuration via l'afficheur local 7.4.1 Affichage de l'appareil (en option) Utilisation possible des touches de configuration optiques à...
- Page 34 Condition • Appareil avec afficheur, Bluetooth inclus • Smartphone ou tablette avec l' a pplication Endress+Hauser SmartBlue ou PC avec DeviceCare à partir de la version 1.07.05 ou FieldXpert SMT70 La connexion a une portée allant jusqu' à 25 m (82 ft). La portée peut varier en fonction des conditions environnementales telles que fixations, parois ou plafonds.
- Page 35 Micropilot FMR63B PROFINET sur Ethernet-APL Options de configuration 3. Changer le mot de passe après la première connexion. Notes sur le mot de passe et le code de réinitialisation • En cas de perte du mot de passe défini par l' u tilisateur, l' a ccès peut être rétabli au moyen d' u n code de réinitialisation.
- Page 36 Options de configuration Micropilot FMR63B PROFINET sur Ethernet-APL JavaScript JavaScript doit être activé. Lors de l' i nstallation d' u ne nouvelle version de firmware : pour permettre un affichage correct des données, vider la mémoire temporaire (cache) du navigateur web sous Internet options (Options Internet).
- Page 37 Micropilot FMR63B PROFINET sur Ethernet-APL Options de configuration Démarrage du navigateur web et connexion 1. Démarrer le navigateur web sur le PC. 2. Entrer l' a dresse IP de l' a ppareil dans la ligne adresse du navigateur web. La page d' a ccès apparaît.
- Page 38 Options de configuration Micropilot FMR63B PROFINET sur Ethernet-APL En-tête Les informations suivantes apparaissent dans la ligne d' e n-tête : • Tag de l' a ppareil • Nom d' a ppareil • État du signal • État verrouillage • Valeurs mesurées actuelles Zone de navigation Si une fonction de la ligne de fonctions est sélectionnée, ses sous-menus sont ouverts dans...
- Page 39 Micropilot FMR63B PROFINET sur Ethernet-APL Options de configuration Étendue des fonctions du paramètre "Fonctionnalitée du serveur web" Option Description Désactiver • Le serveur web est complètement désactivé. • Le port 80 est verrouillé. Activer • La fonctionnalité complète du serveur web est disponible.
- Page 40 Options de configuration Micropilot FMR63B PROFINET sur Ethernet-APL 7.6.1 Raccordement de l'outil de configuration Via le réseau PROFINET avec Ethernet-APL A0046097 15 Options de configuration à distance via réseau PROFINET avec Ethernet-APL : topologie en étoile Système d' a utomatisation, p. ex. Simatic S7 (Siemens) Commutateur Ethernet Ordinateur avec navigateur web (p.
- Page 41 Outil pour connecter et configurer les appareils de terrain Endress+Hauser. Le moyen le plus rapide pour configurer les appareils de terrain Endress+Hauser est d' u tiliser l' o util dédié "DeviceCare". Associé aux gestionnaires de type d' a ppareil (DTM), DeviceCare constitue une solution pratique et complète.
- Page 42 Intégration système Micropilot FMR63B PROFINET sur Ethernet-APL Intégration système Aperçu des fichiers de description de l'appareil 8.1.1 Données relatives aux versions de l'appareil Version logiciel 01.00.zz • Sur la page de titre du manuel de mise en service • Sur la plaque signalétique du transmetteur •...
- Page 43 Micropilot FMR63B PROFINET sur Ethernet-APL Intégration système Téléchargement du fichier de données mères (GSD) • Via serveur web : navigation Système → Device drivers • Via www.endress.com/download 8.2.1 Nom du fichier de données mères (GSD) Exemple de nom d' u n fichier de données mères : GSDML-V2.43-EH-Micropilot-202304dd.xml (dd correspond au jour de sortie)
- Page 44 Intégration système Micropilot FMR63B PROFINET sur Ethernet-APL Transmission de données cyclique 8.3.1 Aperçu des modules Le graphique suivant montre quels modules sont à la disposition de l' a ppareil pour l' é change cyclique de données. L' é change cyclique des données est réalisé avec un système d' a utomatisation.
- Page 45 Micropilot FMR63B PROFINET sur Ethernet-APL Intégration système Fonction Description Démarrer vérification Démarrage de la vérification Module : Entrée binaire Le module d' E ntrée binaire peut envoyer cycliquement des valeurs discrètes de l' a ppareil au système d' a utomatisation. L' é tat de la Heartbeat Verification est transmis pour l' a ppareil : Module : Entrée binaire Heartbeat Technology - emplacement 80...
- Page 46 Intégration système Micropilot FMR63B PROFINET sur Ethernet-APL État Codage (hex) Signification GOOD - Maintenance requise 0xA8 La valeur mesurée est valable. Il est fortement recommandé de réaliser la maintenance de l' a ppareil dans un avenir proche. GOOD - Contrôle du 0xBC La valeur mesurée est valable.
- Page 47 Micropilot FMR63B PROFINET sur Ethernet-APL Intégration système A0046154 16 Exemple de configuration d' u n système redondant (S2) : topologie en étoile Système d' a utomatisation 1 Synchronisation des systèmes d' a utomatisation Système d' a utomatisation 2 Commutateur de terrain Ethernet-APL Appareil Tous les appareils au sein du réseau doivent prendre en charge la redondance du...
- Page 48 Mise en service Micropilot FMR63B PROFINET sur Ethernet-APL Mise en service Tous les outils de configuration fournissent un assistant de mise en service qui aide l' u tilisateur à régler les paramètres de configuration les plus importants (menu Guide utilisateur assistant Mise en service).
- Page 49 Via interface service (CDI) A0039148 Ordinateur avec outil de configuration FieldCare/DeviceCare Commubox Interface service (CDI) de l' a ppareil (= Endress+Hauser Common Data Interface) 9.3.3 Réglages hardware Réglage du nom de l'appareil Un point de mesure peut être identifié rapidement au sein d' u ne installation sur la base du paramètre Tag de l'appareil et du paramètre Nom de l'appareil PROFINET.
- Page 50 Mise en service Micropilot FMR63B PROFINET sur Ethernet-APL Configuration de la langue de programmation 9.4.1 Affichage local Réglage de la langue d'interface Pour régler la langue d' i nterface, l' a fficheur doit d' a bord être déverrouillé : 1. Appuyer sur la touche pendant au moins 2 s.
- Page 51 Micropilot FMR63B PROFINET sur Ethernet-APL Mise en service Configuration de l'appareil 9.5.1 Mesure de niveau sur liquides 100% A0016933 18 Paramètres de configuration pour la mesure de niveau dans les liquides Point de référence de la mesure Longueur de l' a ntenne + 10 mm (0,4 in) 50 …...
- Page 52 Mise en service Micropilot FMR63B PROFINET sur Ethernet-APL Enregistrer la Courbe écho actuelle comme courbe d'écho de référence à des fins de diagnostic ultérieur. Une fois la mesure configurée, il est recommandé d' e nregistrer la Courbe écho actuelle comme courbe d' é cho de référence.
- Page 53 Micropilot FMR63B PROFINET sur Ethernet-APL Configuration Configuration 10.1 Lecture de l'état de verrouillage de l'appareil Affichage de la protection active en écriture : • Dans le paramètre État verrouillage Chemin de menu de l' a fficheur local : au niveau de configuration supérieur Chemin de menu de l' o util de configuration : Système →...
- Page 54 Diagnostic et suppression des défauts Micropilot FMR63B PROFINET sur Ethernet-APL Diagnostic et suppression des défauts 11.1 Suppression générale des défauts 11.1.1 Erreurs générales L'appareil ne réagit pas • Cause possible : la tension d' a limentation ne correspond pas aux indications sur la plaque signalétique...
- Page 55 (uniquement si le mot de passe n' a pas été modifié au préalable par l' u tilisateur) Si le mot de passe a été oublié, contacter le SAV Endress+Hauser (www.addresses.endress.com) La connexion via SmartBlue n'est pas possible •...
- Page 56 Diagnostic et suppression des défauts Micropilot FMR63B PROFINET sur Ethernet-APL 11.3.1 Informations de diagnostic sur l'afficheur local A0043759 20 Afficheur à segments sans touches Symbole d' é tat pour le niveau de l' é vénement Signal d' é tat avec événement de diagnostic...
- Page 57 Micropilot FMR63B PROFINET sur Ethernet-APL Diagnostic et suppression des défauts Maintenance nécessaire (M) Maintenance requise. La valeur mesurée reste valable. 11.3.4 Événement de diagnostic et texte d'événement Le défaut peut être identifié à l' a ide de l' é vénement de diagnostic. Le texte d' é vénement y contribue en fournissant une indication quant au défaut.
- Page 58 Diagnostic et suppression des défauts Micropilot FMR63B PROFINET sur Ethernet-APL 2 → Diagnostic list Diagnostics 1 S801 Supply voltage Diagnostics 2 Diagnostics 3 A0051132 ‣ Sélectionner l' é vénement de diagnostic et confirmer Supply voltage (ID:203) S801 0d00h02m25s Increase supply voltage A0051133 ‣...
- Page 59 Micropilot FMR63B PROFINET sur Ethernet-APL Diagnostic et suppression des défauts Numéro de Texte court Mesures correctives Signal Comportement du diagnostic d'état diagnostic [au départ usine] départ usine] Défaut électronique 1. Redémarrer appareil Alarm sensor 2. Contacter service après-vente Colmatage sur la sonde Vérifier conditions process...
- Page 60 Diagnostic et suppression des défauts Micropilot FMR63B PROFINET sur Ethernet-APL Numéro de Texte court Mesures correctives Signal Comportement du diagnostic d'état diagnostic [au départ usine] départ usine] Simulation diagnostique Désactiver simulation Warning évènement actif Configuration Sensor 1. Vérifier la configuration du...
- Page 61 Micropilot FMR63B PROFINET sur Ethernet-APL Diagnostic et suppression des défauts Outre la durée de fonctionnement au moment de l' a pparition de l' é vénement, chaque événement est également associé à un symbole qui indique si l' é vénement s' e st produit ou est terminé...
- Page 62 Diagnostic et suppression des défauts Micropilot FMR63B PROFINET sur Ethernet-APL Evénement Texte d'événement d'information I1398 CDI: droits d' a ccès modifié I1440 Module électronique principal changé I1444 Vérification appareil réussi I1445 Échec vérification appareil I1461 Échec: vérification capteur I1512 download démarré...
- Page 63 Micropilot FMR63B PROFINET sur Ethernet-APL Diagnostic et suppression des défauts 11.8.3 Réinitialisation de l'appareil via les touches situées sur l'électronique Réinitialisation du mot de passe 15 s Display 2× A0050210 22 Séquence pour la réinitialisation du mot de passe Supprimer/réinitialiser le mot de passe...
- Page 64 Maintenance Micropilot FMR63B PROFINET sur Ethernet-APL 11.10 Historique du firmware La version de firmware peut être commandée explicitement via la structure du produit. Ceci permet de s' a ssurer que la version de firmware est compatible avec le système actuel ou prévu.
- Page 65 Concept de réparation Endress+Hauser • Les appareils sont de construction modulaire • Les réparations peuvent être effectuées par le SAV Endress+Hauser ou par des clients disposant d' u ne formation adéquate • Les pièces détachées sont regroupées en kits logiques avec les instructions de remplacement correspondantes Pour plus de renseignements sur le SAV et les pièces de rechange, contacter Endress...
- Page 66 Réparation Micropilot FMR63B PROFINET sur Ethernet-APL 13.3.1 HistoROM Un nouvel étalonnage de l' a ppareil n' e st pas nécessaire après le remplacement de l' a fficheur ou de l' é lectronique du transmetteur. La pièce de rechange est fournie sans HistoROM.
- Page 67 Micropilot FMR63B PROFINET sur Ethernet-APL Accessoires Accessoires 14.1 Capot de protection climatique : 316L, XW112 Le capot de protection climatique peut être commandé conjointement avec l' a ppareil via la structure de commande "Accessoire fourni". Il est utilisé pour protéger contre les rayons directs du soleil, les précipitations et la glace.
- Page 68 Accessoires Micropilot FMR63B PROFINET sur Ethernet-APL 115 (4.53) 140 (5.51) 32 (1.26) 165 (6.5) 140 (5.51) A0038280 25 Dimensions du capot de protection climatique, plastique, XW111. Unité de mesure mm (in) Matériau Plastique Référence accessoire : 71438291 Documentation Spéciale SD02423F 14.3...
- Page 69 Micropilot FMR63B PROFINET sur Ethernet-APL Accessoires • Matériau : • Corps : PBT • Protection d' é crou : zinc nickelé coulé sous pression • Joint : NBR • Indice de protection (entièrement verrouillé) : IP67 • Raccord Pg : Pg7 •...
- Page 70 Accessoires Micropilot FMR63B PROFINET sur Ethernet-APL A0046692 Boîtier à simple compartiment, plastique, affichage séparé Boîtier à simple compartiment, aluminium, afficheur séparé Boîtier à simple compartiment, 316L app. hygiénique, afficheur séparé Côté appareil, boîtier à simple compartiment, plastique, préparé pour l' a fficheur FHX50B Côté...
- Page 71 Micropilot FMR63B PROFINET sur Ethernet-APL Accessoires 14.5 Traversée étanche aux gaz Traversée en verre chimiquement inerte empêchant la pénétration de gaz dans le boîtier de l' é lectronique. Commande possible en option comme "Accessoire monté" via la structure de commande du produit.
- Page 72 Caractéristiques techniques Micropilot FMR63B PROFINET sur Ethernet-APL Caractéristiques techniques 15.1 Entrée Grandeur mesurée La grandeur mesurée est la distance entre le point de référence et la surface du produit. Le niveau est calculé sur la base de "E", la distance vide entrée.
- Page 73 Micropilot FMR63B PROFINET sur Ethernet-APL Caractéristiques techniques 100% A0051658 29 Gamme de mesure utile Longueur de l' a ntenne + 10 mm (0,4 in) Gamme de mesure utile 50 … 80 mm (1,97 … 3,15 in) ; produit εr < 2 Hauteur de la cuve Point de référence de la mesure, varie en fonction du système d' a ntenne...
- Page 74 à : • Permittivité relative (valeur ε ), Compendium CP01076F • La "DC Values App" Endress+Hauser (disponible pour Android et iOS) Mesure dans un conteneur de stockage Cuve de stockage – conditions de mesure Surface de produit calme (p.
- Page 75 Micropilot FMR63B PROFINET sur Ethernet-APL Caractéristiques techniques Antenne, plaquée PTFE, affleurante, 50 mm (2 in) dans la cuve de stockage Classe de produit Gamme de mesure A0 (ε 1,2 … 1,4) 7 m (23 ft) A (ε 1,4 … 1,9) 12 m (39 ft) B (ε...
- Page 76 Caractéristiques techniques Micropilot FMR63B PROFINET sur Ethernet-APL Antenne, plaquée PTFE, affleurante, 40 mm (1,5 in) dans le conteneur de stockage Classe de produits Gamme de mesure A0 (ε 1,2 … 1,4) 3 m (10 ft) A (ε 1,4 … 1,9) 6 m (20 ft) B (ε...
- Page 77 Micropilot FMR63B PROFINET sur Ethernet-APL Caractéristiques techniques Antenne, plaquée PTFE, affleurante, 80 mm (3 in) dans la cuve tampon Classe de produit Gamme de mesure A0 (ε 1,2 … 1,4) 12 m (39 ft) A (ε 1,4 … 1,9) 23 m (75 ft) B (ε...
- Page 78 Caractéristiques techniques Micropilot FMR63B PROFINET sur Ethernet-APL Antenne intégrée, PEEK, 20 mm (0,75 in) dans la cuve avec agitateur Classe de produit Gamme de mesure A (ε 1,4 … 1,9) 1 m (3,3 ft) B (ε 1,9 … 4) 1,5 m (5 ft) C (ε...
- Page 79 Micropilot FMR63B PROFINET sur Ethernet-APL Caractéristiques techniques Antenne, plaquée PTFE, affleurante, 20 mm (0,75 in) dans la cuve avec agitateur Classe de produits Gamme de mesure A (ε 1,4 … 1,9) 1 m (3,3 ft) B (ε 1,9 … 4) 1,5 m (5 ft) C (ε...
- Page 80 Caractéristiques techniques Micropilot FMR63B PROFINET sur Ethernet-APL Outil de configuration via PROFINET avec Ethernet-APL • Selon "Application Layer protocol for decentralized periphery", Version 2.4 • Diagnostic selon PROFINET PA Profile 4.02 Linéarisation La fonction de linéarisation de l' a ppareil permet de convertir la valeur mesurée dans n' i mporte quelle unité...
- Page 81 Micropilot FMR63B PROFINET sur Ethernet-APL Caractéristiques techniques Fonctions prises en charge • Identification et maintenance Identification d' a ppareil simple via : • Système de commande • Plaque signalétique • État de la valeur mesurée Les grandeurs de process sont communiquées avec un état de valeur mesurée...
- Page 82 Caractéristiques techniques Micropilot FMR63B PROFINET sur Ethernet-APL Boîtier plastique Boîtier plastique ; température de process –10 … +150 °C (+14 … +302 °F) A0032024 30 Boîtier plastique ; température de process –10 … +150 °C (+14 … +302 °F) = T...
- Page 83 Micropilot FMR63B PROFINET sur Ethernet-APL Caractéristiques techniques Boîtier plastique ; température de process –10 … +200 °C (+14 … +392 °F) A0032024 32 Boîtier plastique ; température de process –10 … +200 °C (+14 … +392 °F) = T : –10 °C (+14 °F) | T : +76 °C (+169 °F)
- Page 84 Caractéristiques techniques Micropilot FMR63B PROFINET sur Ethernet-APL Restriction à une température de process de 0 … +150 °C (+32 … +302 °F) avec agrément CSA C/US et boîtier plastique A0048826 35 Boîtier plastique ; température de process 0 … +150 °C (+32 … +302 °F) avec agrément CSA C/US = T...
- Page 85 Micropilot FMR63B PROFINET sur Ethernet-APL Caractéristiques techniques Boîtier plastique ; température de process –40 … +150 °C (–40 … +302 °F) A0032024 38 Boîtier plastique ; température de process –40 … +150 °C (–40 … +302 °F) = T : –40 °C (–40 °F) | T : +76 °C (+169 °F)
- Page 86 Caractéristiques techniques Micropilot FMR63B PROFINET sur Ethernet-APL Restriction à une température de process de 0 … +200 °C (+32 … +392 °F) avec agrément CSA C/US et boîtier plastique A0048826 41 Boîtier plastique ; température de process 0 … +200 °C (+32 … +392 °F) avec agrément CSA C/US = T...
- Page 87 Micropilot FMR63B PROFINET sur Ethernet-APL Caractéristiques techniques Boîtier alu ; température de process –20 … +150 °C (–4 … +302 °F) A0032024 44 Boîtier alu, revêtu ; température de process –20 … +150 °C (–4 … +302 °F) = T : –20 °C (–4 °F) | ...
- Page 88 Caractéristiques techniques Micropilot FMR63B PROFINET sur Ethernet-APL Boîtier alu ; température de process –40 … +200 °C (–40 … +392 °F) A0032024 47 Boîtier alu, revêtu ; température de process –40 … +200 °C (–40 … +392 °F) = T : –40 °C (–40 °F) | ...
- Page 89 Micropilot FMR63B PROFINET sur Ethernet-APL Caractéristiques techniques Boîtier 316L ; température de process –20 … +150 °C (–4 … +302 °F) A0032024 50 Boîtier 316L ; température de process –20 … +150 °C (–4 … +302 °F) = T : –20 °C (–4 °F) | T : +77 °C (+171 °F)
- Page 90 Caractéristiques techniques Micropilot FMR63B PROFINET sur Ethernet-APL Boîtier 316L ; température de process –40 … +200 °C (–40 … +392 °F) A0032024 53 Boîtier 316L ; température de process –40 … +200 °C (–40 … +392 °F) = T : –40 °C (–40 °F) | T : +77 °C (+171 °F)
- Page 91 Micropilot FMR63B PROFINET sur Ethernet-APL Caractéristiques techniques Boîtier 316L, app. hygiénique ; température de process –20 … +150 °C (–4 … +302 °F) A0032024 56 Boîtier 316L, app. hygiénique ; température de process –20 … +150 °C (–4 … +302 °F) = T...
- Page 92 Caractéristiques techniques Micropilot FMR63B PROFINET sur Ethernet-APL Boîtier 316L, app. hygiénique ; température de process –40 … +200 °C (–40 … +392 °F) A0032024 59 Boîtier 316L, app. hygiénique ; température de process –40 … +200 °C (–40 … +392 °F) = T...
- Page 93 Micropilot FMR63B PROFINET sur Ethernet-APL Caractéristiques techniques AVIS Connecteur M12 : perte de l'indice de protection IP en raison d'un montage incorrect ! ‣ L' i ndice de protection s' a pplique uniquement si le câble de raccordement utilisé est enfiché...
- Page 94 Caractéristiques techniques Micropilot FMR63B PROFINET sur Ethernet-APL Antenne intégrée, PEEK, 20 mm (0,75 in) Filetage de raccord process M24 Joint Gamme de pression de process FKM Viton –10 … +150 °C (+14 … +302 °F) –1 … 20 bar (–14,5 … 290 psi) FKM Viton –10 …...
- Page 95 Micropilot FMR63B PROFINET sur Ethernet-APL Caractéristiques techniques Antenne plaquée PTFE, affleurante, 80 mm (3 in) Raccord process, Tri-Clamp DN101.6 (4") ISO2852 Joint Gamme de pression de process Plaquée PTFE –40 … +150 °C (–40 … +302 °F) –1 … 14 bar (–14,5 … 203 psi) Plaquée PTFE...
- Page 96 Caractéristiques techniques Micropilot FMR63B PROFINET sur Ethernet-APL Raccord process, Varivent N tube DN65-162 PN20 Joint Gamme de pression de process Plaquée PEEK –20 … +150 °C (–4 … +302 °F) –1 … 20 bar (–14,5 … 290 psi) Plaquée PEEK –20 …...
- Page 97 Micropilot FMR63B PROFINET sur Ethernet-APL Index Index Marques déposées ......7 Mise au rebut ......66 Accès en écriture .
