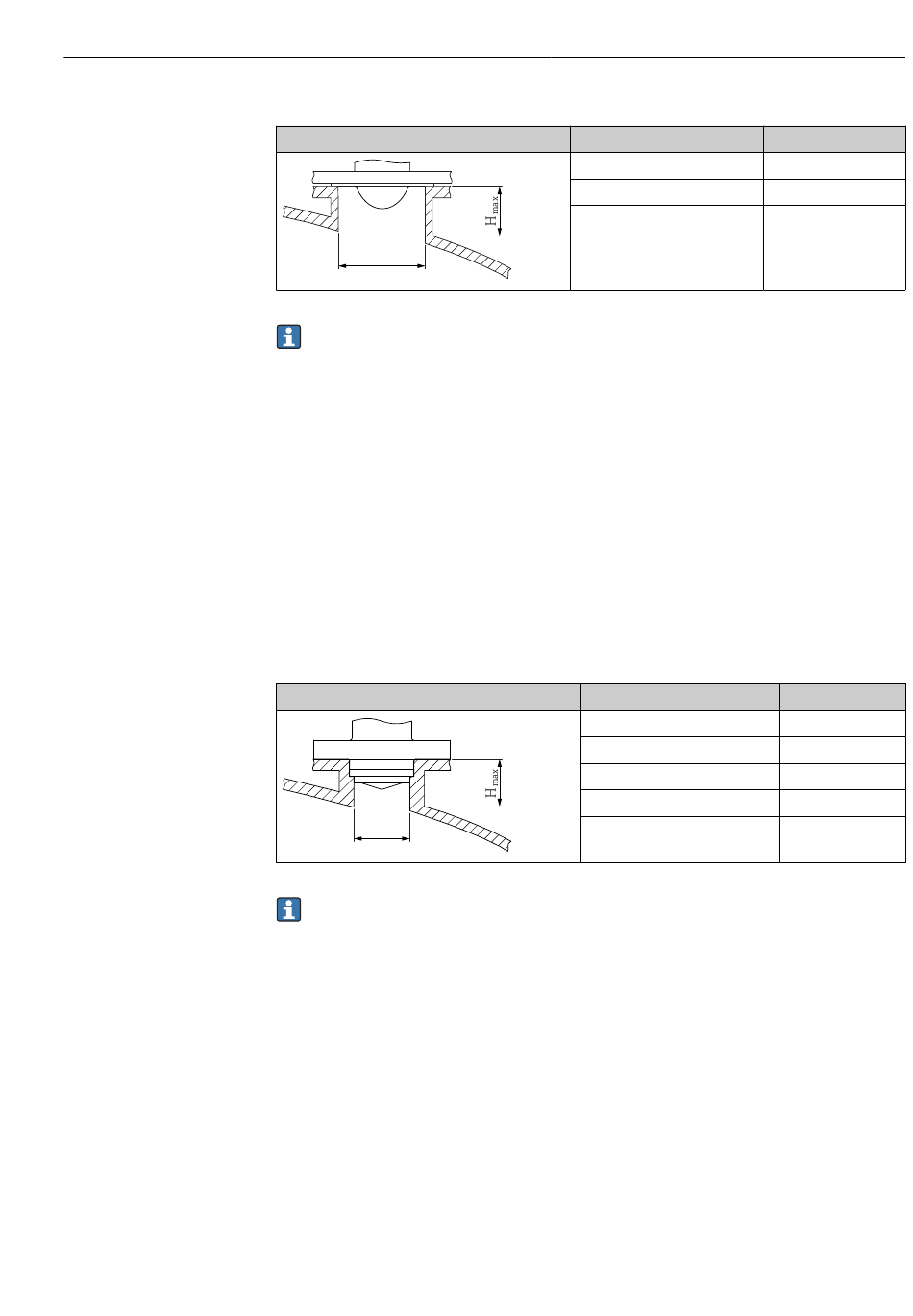

La longueur maximale de piquage H
øD
Dans le cas de piquages plus longs, il faut s' a ttendre à une réduction des performances
de mesure.
Tenir compte des points suivants :
• L' e xtrémité du piquage doit être lisse et ébavurée.
• Le bord du piquage doit être arrondi.
• Il faut réaliser une suppression des échos parasites.
• Contacter le service d' a ssistance technique du fabricant pour les applications avec
des piquages plus hauts que ceux mentionnés dans le tableau.
5.3.4 Antenne, plaquée PEEK, 20 mm (0,75 in) montage affleurant
avec NEUMO Bio Control D25
Informations sur le piquage de montage
La longueur maximale de piquage H
Longueur maximale du piquage H
øD
Dans le cas de piquages plus longs, il faut s' a ttendre à une réduction des performances
de mesure.
Tenir compte des points suivants :
• L' e xtrémité du piquage doit être lisse et ébavurée.
• Le bord du piquage doit être arrondi.
• Il faut réaliser une suppression des échos parasites.
• Contacter le service d' a ssistance technique du fabricant pour les applications avec
des piquages plus hauts que ceux mentionnés dans le tableau.
5.3.5 Antenne, plaquée PEEK, 40 mm (1,5 in) montage affleurant
avec NEUMO Bio Control D50
Informations sur le piquage de montage
La longueur maximale de piquage H
dépend du diamètre du piquage D
max
D
80 ... 100 mm (3,2 ... 4 in)
100 ... 150 mm (4 ... 6 in)
≥ 150 mm (6 in)
dépend du diamètre de piquage D.
max
dépendant du diamètre de piquage D
max
D
40 ... 50 mm (1,6 ... 2 in)
50 ... 80 mm (2 ... 3,2 in)
80 ... 100 mm (3,2 ... 4 in)
100 ... 150 mm (4 ... 6 in)
≥ 150 mm (6 in)
dépend du diamètre de piquage D.
max
Montage
H
max
1 750 mm (70 in)
2 200 mm (88 in)
3 300 mm (132 in)
H
max
200 mm (8 in)
300 mm (12 in)
450 mm (18 in)
550 mm (22 in)
850 mm (34 in)
