Micropilot FMR63B PROFINET sur Ethernet-APL
Endress+Hauser

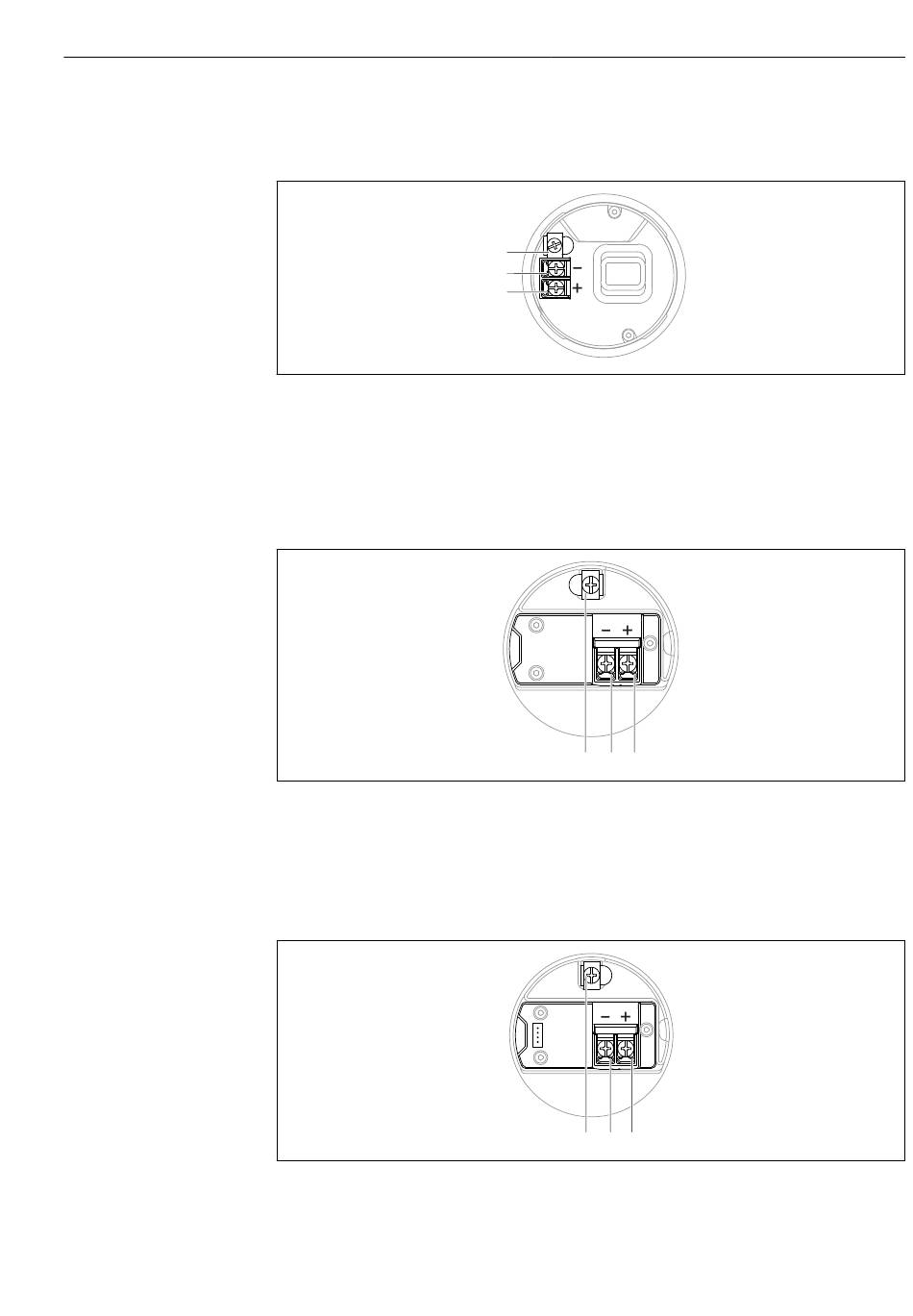

6.2.5
Affectation des bornes
Boîtier à simple compartiment
4
Bornes de raccordement et borne de terre dans le compartiment de raccordement, boîtier à simple
compartiment
1
Borne plus
2
Borne moins
3
Borne de terre interne
Boîtier à double compartiment
5
Bornes de raccordement et borne de terre dans le compartiment de raccordement
1
Borne plus
2
Borne moins
3
Borne de terre interne
Boîtier à double compartiment, forme L
6
Bornes de raccordement et borne de terre dans le compartiment de raccordement
1
Borne plus
2
Borne moins
3
Borne de terre interne
3
2
1
3
2
1
3
2
1
Raccordement électrique
A0042594
A0042803
A0045842
29
