Montage
20

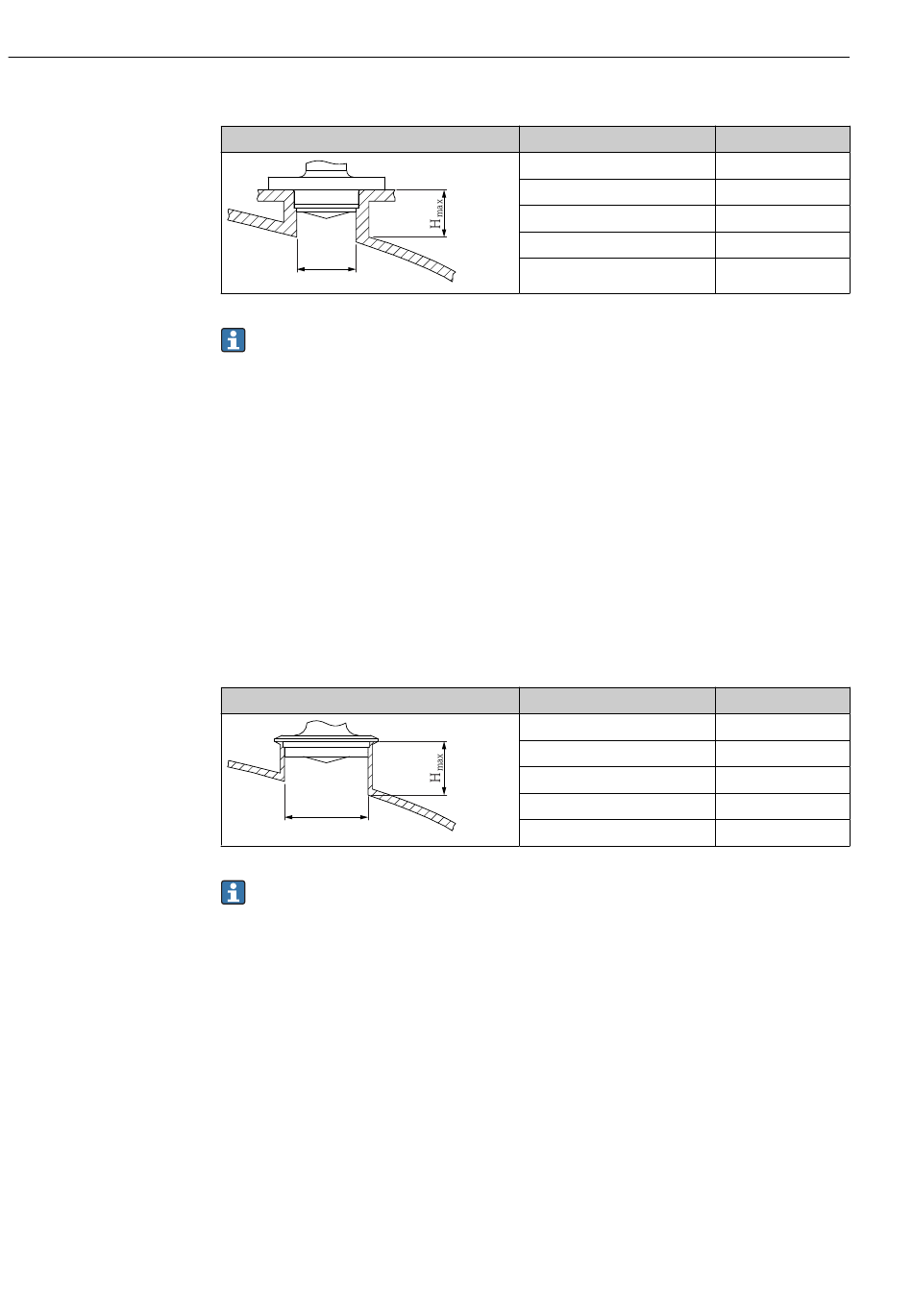

Longueur maximale du piquage H
øD
Dans le cas de piquages plus longs, il faut s' a ttendre à une réduction des performances
de mesure.
Tenir compte des points suivants :
• L' e xtrémité du piquage doit être lisse et ébavurée.
• Le bord du piquage doit être arrondi.
• Il faut réaliser une suppression des échos parasites.
• Contacter le service d' a ssistance technique du fabricant pour les applications avec
des piquages plus hauts que ceux mentionnés dans le tableau.
5.3.6 Antenne, plaquée PEEK, 40 mm (1,5 in) montage affleurant
avec tube Varivent N
Informations sur le piquage de montage
La longueur maximale de piquage H
Longueur maximale du piquage H
øD
Dans le cas de piquages plus longs, il faut s' a ttendre à une réduction des performances
de mesure.
Tenir compte des points suivants :
• L' e xtrémité du piquage doit être lisse et ébavurée.
• Le bord du piquage doit être arrondi.
• Il faut réaliser une suppression des échos parasites.
• Contacter le service d' a ssistance technique du fabricant pour les applications avec
des piquages plus hauts que ceux mentionnés dans le tableau.
5.3.7 Rotation du boîtier
Le boîtier peut être tourné jusqu' à 380° en desserrant la vis de blocage.
Principaux avantages
• Montage aisé grâce à une orientation optimale du boîtier
• Configuration aisée de l' a ppareil
• Lisibilité optimale de l' a fficheur local (en option)
Micropilot FMR63B PROFINET sur Ethernet-APL
dépendant du diamètre de piquage D
max
ØD
40 ... 50 mm (1,6 ... 2 in)
50 ... 80 mm (2 ... 3,2 in)
80 ... 100 mm (3,2 ... 4 in)
100 ... 150 mm (4 ... 6 in)
≥ 150 mm (6 in)
dépend du diamètre de piquage D.
max
dépendant du diamètre de piquage D
max
ØD
40 ... 50 mm (1,6 ... 2 in)
50 ... 80 mm (2 ... 3,2 in)
80 ... 100 mm (3,2 ... 4 in)
100 ... 150 mm (4 ... 6 in)
≥ 150 mm (6 in)
H
max
400 mm (16 in)
550 mm (22 in)
850 mm (34 in)
1 050 mm (42 in)
1 600 mm (64 in)
H
max
400 mm (16 in)
550 mm (22 in)
850 mm (34 in)
1 050 mm (42 in)
1 600 mm (64 in)
