Raccordement électrique
30

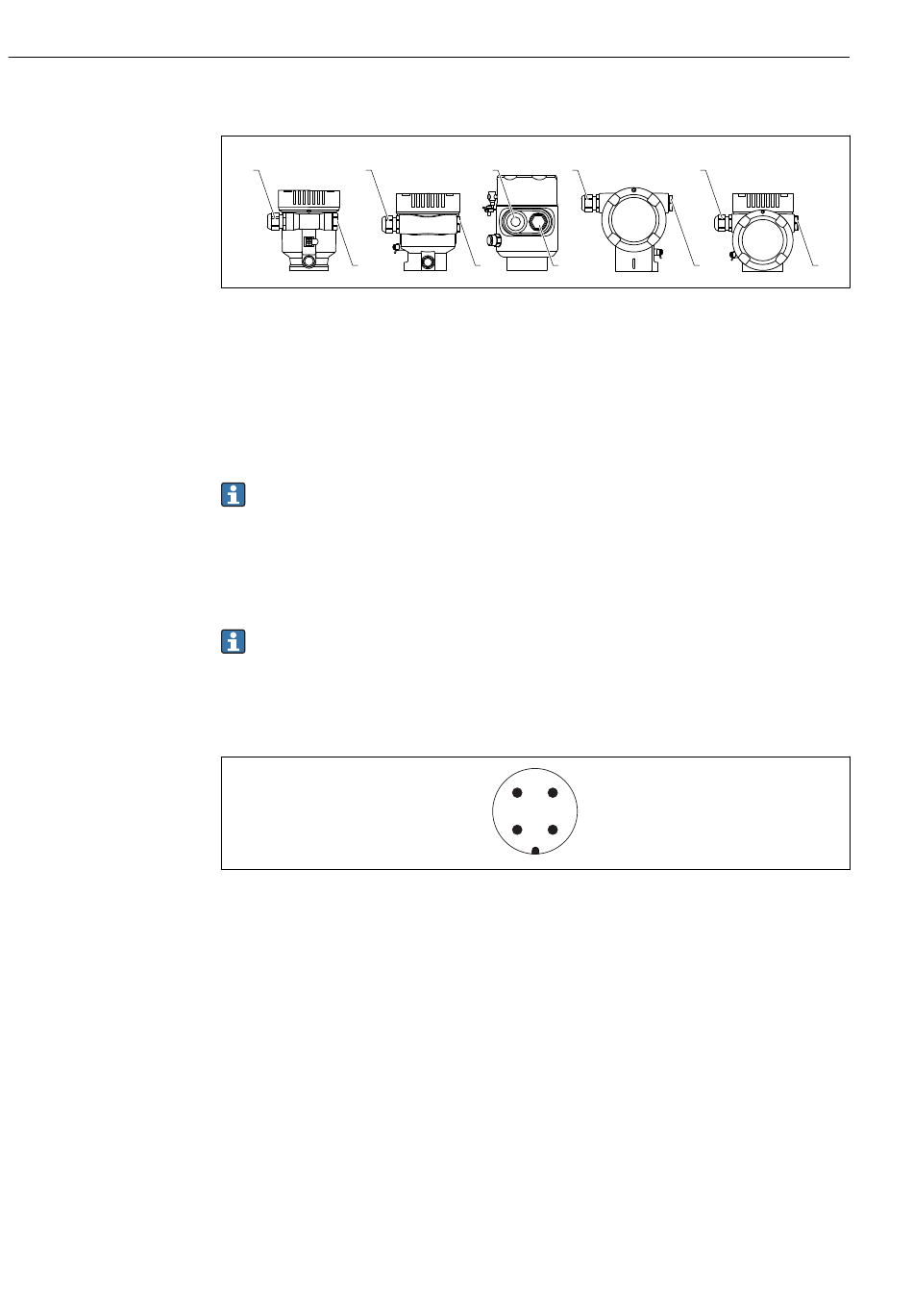

6.2.6 Entrées de câble
A
1 1
2
A Boîtier à simple compartiment, plastique
B Boîtier à simple compartiment, aluminium, revêtu
C Boîtier à simple compartiment, 316L, hygiénique
D Boîtier à double compartiment, aluminium, revêtu
E Boîtier à double compartiment, en forme de L, aluminium, revêtu
1 Entrée de câble
2 Bouchon aveugle
Le nombre et le type d' e ntrées de câble dépendent de la version d' a ppareil commandée.
Toujours poser les câbles de raccordement vers le bas, afin d' e mpêcher l' h umidité de
pénétrer dans le compartiment de raccordement.
Si nécessaire, former une boucle d' é gouttement ou utiliser un capot de protection
climatique.
6.2.7 Connecteurs d'appareil disponibles
Dans le cas d' a ppareils équipés d' u n connecteur, il n' e st pas nécessaire d' o uvrir le
boîtier pour le raccordement.
Utiliser les joints fournis pour empêcher la pénétration d' h umidité dans l' a ppareil.
Appareils avec connecteur M12
 7 Vue du connecteur enfichable de l' a ppareil
1 Signal APL -
2 Signal APL +
3 Blindage
4 Non utilisée
Différents connecteurs M12 femelles sont disponibles comme accessoires pour les
appareils équipés de connecteurs M12 mâles.
6.3 Garantir l'indice de protection
6.3.1 Entrées de câble
• Raccord M20, plastique, IP66/68 NEMA TYPE 4X/6P
• Raccord M20, laiton nickelé, IP66/68 NEMA TYPE 4X/6P
• Raccord M20, 316L, IP66/68 NEMA TYPE 4X/6P
• Filetage M20, IP66/68, type NEMA 4X/6P
Micropilot FMR63B PROFINET sur Ethernet-APL
B C
1 1
2 2
4 3
1 2
D E
1
2
