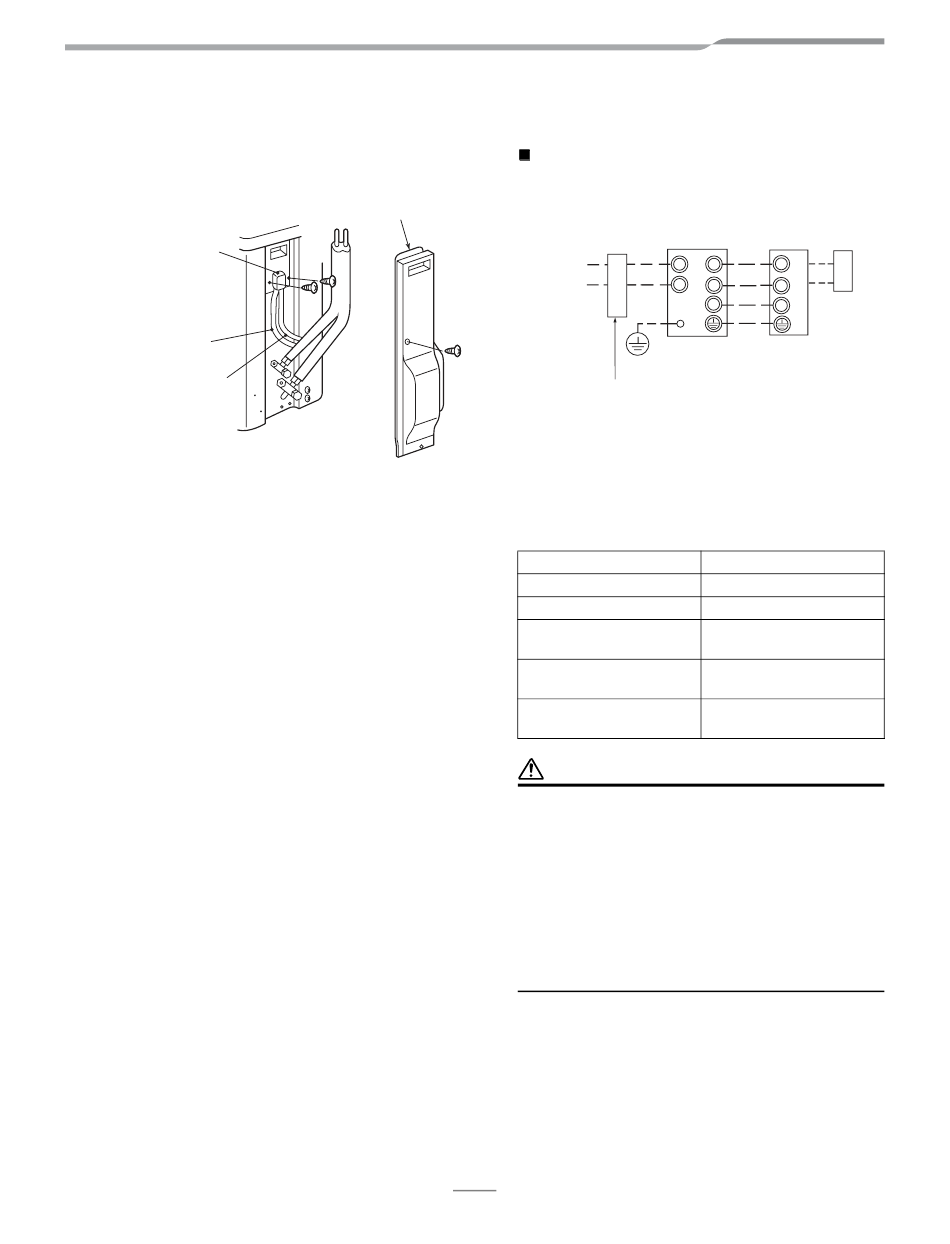

ESECUZIONE DEI COLLEGAMENTI ELETTRICI

1. Rimuovere la vite della copertura della valvola.
2. Tirare la copertura della valvola verso il basso per
rimuoverla.
Copertura del tubo
Cavi di
collegamento unità
interna/esterna
Cavo di alimentazione
elettrica
IT
All manuals and user guides at all-guides.com
Copertura della
valvola
17
Cablaggio tra l'unità interna e quella
esterna
Le linee sottolineate indicano un cablaggio in loco.
(Circuito (Cavi di collegamento unità
principale)
Potenza in L
ingresso
N
220-240 V~,
50 Hz
Unità esterna
Messa a
terra
Interruttore automatico
di dispersione
• Collegare i cavi di collegamento dell'unità interna/esterna
ai terminali con i numeri corrispondenti sulle morsettiere
di ciascuna unità.
Un collegamento scorretto può causare guasti.
Per il condizionatore d'aria, collegare un cavo di
alimentazione dalle specifiche seguenti.
Modello RAV-
Alimentazione elettrica
Corrente massima
Amperaggio del fusibile di
installazione
Cavo di alimentazione
elettrica
Cavi di collegamento unità
interna/esterna
AVVERTENZA
• Un collegamento elettrico errato potrebbe causare la
bruciatura di alcuni componenti elettrici.
• Assicurarsi di utilizzare le fascette per cavi elettrici fornite
insieme al prodotto.
• Quando si spelano i cavi di alimentazione elettrica e di
collegamento, fare attenzione a non danneggiare o
graffiare il nucleo conduttore o l'isolante interno.
• Attenersi alle specifiche per quanto riguarda gli spessori
e i tipi di cavi elettrici di alimentazione e di
interconnessione, e utilizzare i dispositivi di protezione
indicati.
interna/esterna)
1 1
2
2
Telecomando
3
3
Unità interna
SP40, SP45, SP56
220-240 V~, 50 Hz
15 A
16 A (possono essere
utilizzati tutti i tipi)
H07 RN-F o 60245 IEC 66
2
(almeno 2,5 mm )
H07 RN-F o 60245 IEC 66
2
(almeno 1,5 mm )
