Elektromos Munkák - Toshiba Rav-Sp404At-E Manuel D'installation

Super Digital Inverter
7

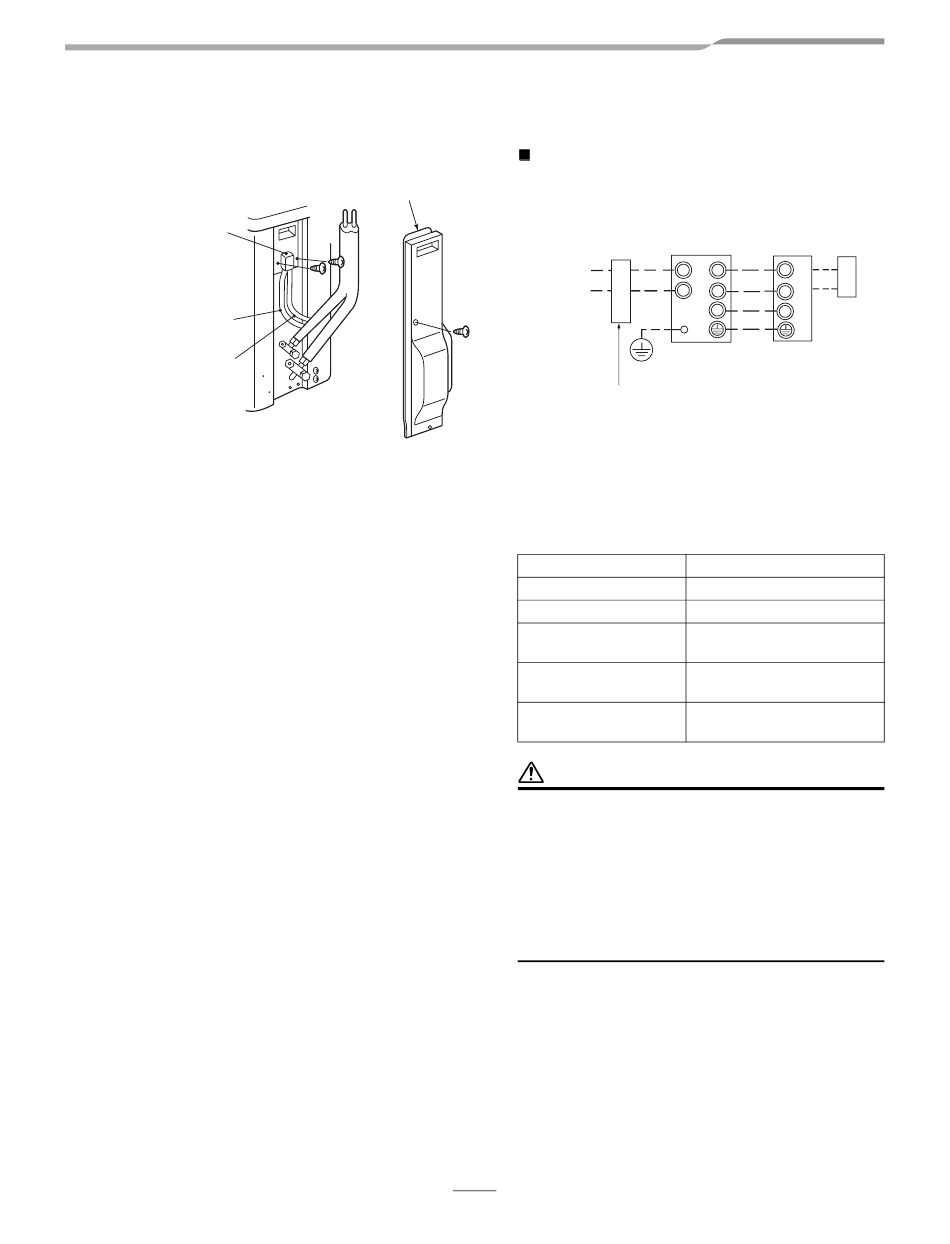

ELEKTROMOS MUNKÁK
1. Távolítsa el a szelepfedél csavarját.
2. Lefelé húzva távolítsa el a szelepfedelet.
Csővezeték
burkolata
Beltéri/kültéri
összekötő-vezetékek
Tápvezeték
HU
All manuals and user guides at all-guides.com
Szelepfedél
17
A beltéri és kültéri egység közötti
vezetékezés
A szaggatott vonalak a helyi vezetékezést jelzik.
(Főáramkör)
Bemeneti
L
teljesítmény
220-240 V~,
N
50 Hz
Kültéri egység
Földelés
Szivárgási
megszakító
Csatlakoztassa a beltéri/kültéri csatlakozókábeleket az
•
egységek csatlakozóblokkjain látható azonos
számozásnak megfelelően.
A helytelen csatlakoztatás hibához vezethet.
Az alábbi műszaki adatokkal rendelkező tápvezetéket
csatlakoztasson a légkondicionáló berendezéshez.
Model RAV-
Áramellátás
Maximális üzemi áram
Beépített biztosíték
névleges értéke
H07 RN-F vagy 60245 IEC 66
Tápvezeték
Beltéri/kültéri
H07 RN-F vagy 60245 IEC 66
összekötő-vezetékek
FIGYELEM
A helytelen vezetékezés az elektromos alkatrészek
•
leégéséhez vezethet.
Használja a termékhez mellékelt vezetékrögzítőket.
•
A vezetékvégek lecsupaszításakor ügyeljen rá, hogy ne
•
sértse vagy karcolja meg a vezetőeret, a belső
elektromos szigetelést vagy a bekötővezetékeket.
Használjon előírt vastagságú, adott típusú hálózati kábelt
•
és bekötőkábelt, valamint kösse be a meghatározott
védőeszközöket.
(Beltéri/kültéri
összekötő-vezetékek)
1 1
2
2
Távirányító
3
3
Beltéri egység
SP40, SP45, SP56
220-240 V~, 50 Hz
15 A
16 A
(bármely típus használható)
2
(legalább 2,5 mm )
2
(legalább 1,5 mm )
