Super Digital Inverter
7

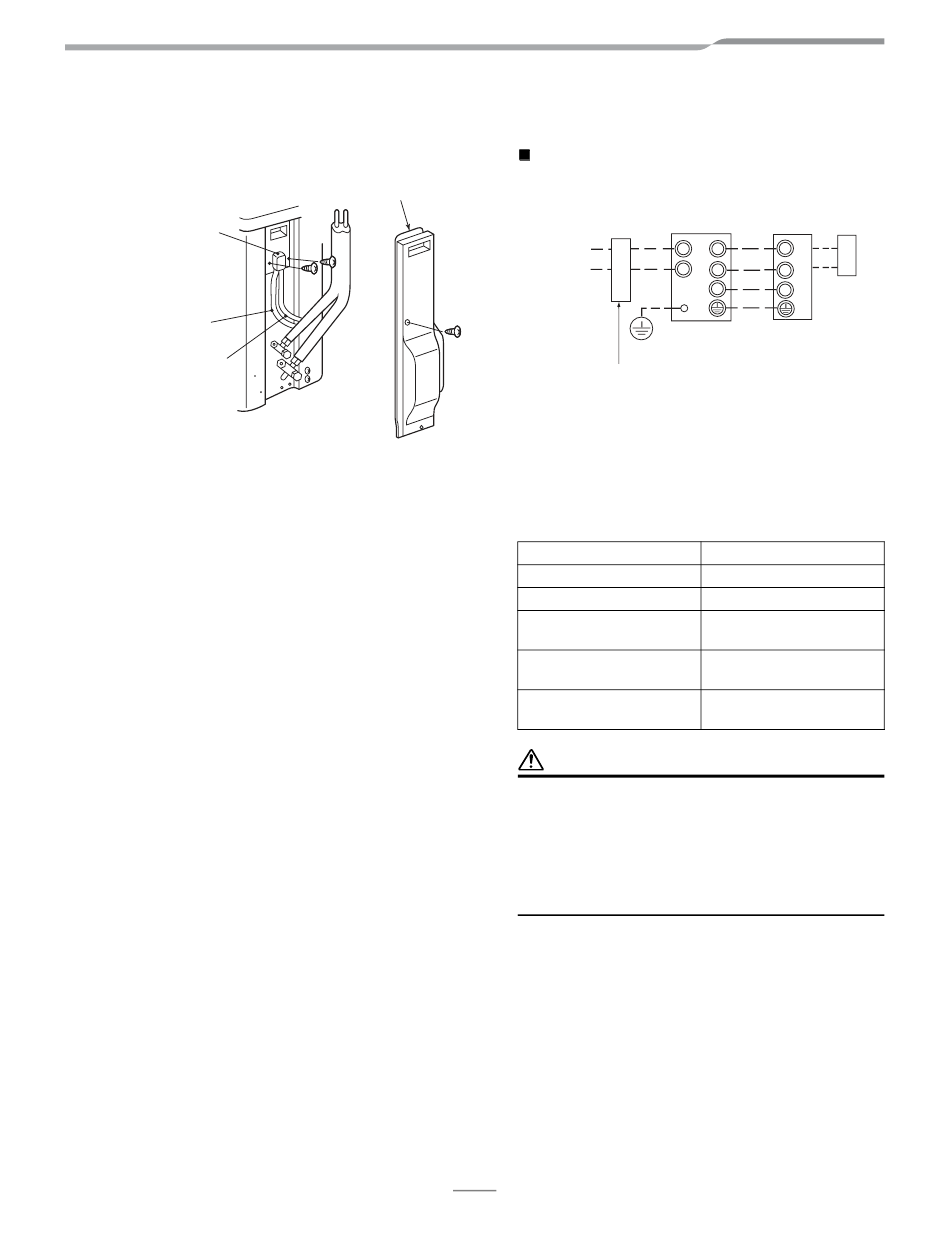

SÄHKÖTYÖT
1. Irrota venttiilin suojuksen ruuvi.
2. Irrota venttiilin suojus vetämällä sitä alaspäin.
Putken suojus
Sisäyksikön ja
ulkoyksikön
liitäntäjohdot
Sähköjohto
FI
All manuals and user guides at all-guides.com
Venttiilin suojus
17
Sisä- ja ulkoyksikön väliset johdot
Katkoviivat kuvaavat paikan päällä tehtäviä johdotuksia.
(Pääpiiri)
Tuloteho
L
220–240 V~,
50 Hz
N
Ulkoyksikkö
Maa
Vuotokatkaisin
• Yhdistä sisäyksikön ja ulkoyksikön väliset liitäntäjohdot
samoilla numeroilla merkittyihin liittimiin sisä- ja
ulkoyksikön riviliittimessä.
Väärin tehty liitäntä voi estää laitteen toiminnan.
Liitä ilmastointilaitteen sähköjohto seuraavien ohjeiden
mukaisesti.
Model RAV-
Virtalähde
Maksimikäyttövirta
Sulakearvot
Sähköjohto
Sisäyksikön ja ulkoyksikön
liitäntäjohdot
HUOMIO
• Väärin tehdyt johtojen kytkennät saattavat aiheuttaa
joidenkin sähköosien palamisen.
• Muista käyttää laitteessa olevia johtojen vedonpoistimia.
• Älä vioita tai naarmuta verkkojohdon tai liitäntäjohtojen
johtimia ja sisäeristeitä niiden kuorimisen yhteydessä.
• Käytä verkkojohtoa ja liitäntäjohtoja, joiden paksuus,
tyyppi ja suojaus vastaavat annettuja vaatimuksia.
(Sisäyksikön ja
ulkoyksikön liitäntäjohdot)
1 1
2
2
Kaukosäädin
3
3
Sisäyksikkö
SP40, SP45, SP56
220–240 V~, 50 Hz
15 A
16 A (kaikkia tyyppejä
voidaan käyttää)
H07 RN-F tai 60245 IEC 66
2
(2,5 mm tai enemmän)
H07 RN-F tai 60245 IEC 66
2
(1,5 mm tai enemmän)
